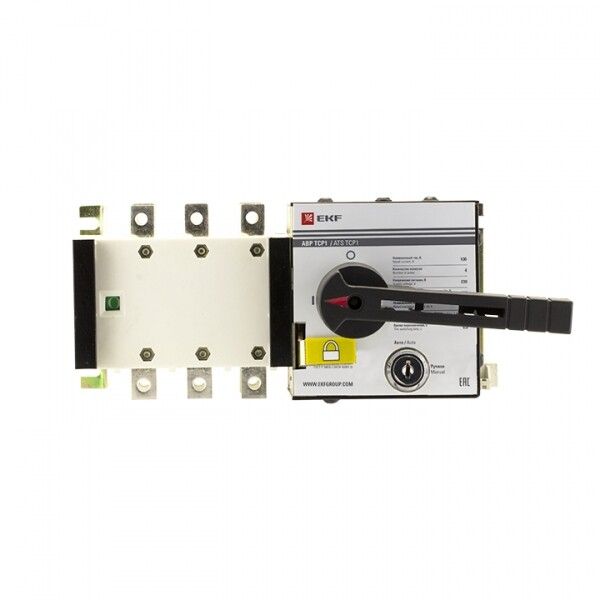

Устройство автоматического ввода резерва АВР 3п 63А 230В ТСР1 PROxima EKF ats-tsr1-63A-3p-pro

Устройство автоматического ввода резерва АВР 3-полюсное 63А 230В ТСР1 от EKF предназначено для автоматического переключения между двумя источниками переменного тока — основным и резервным — при потере напряжения на основном вводе. Это компактное реле типа ТСР1 применяется в системах электроснабжения, где важна бесперебойная работа оборудования, особенно там, где генератор не используется.

Назначение и область применения

Устройство автоматического ввода резерва АВР 3-полюсное 63А 230В ТСР1 обеспечивает автоматическое переключение нагрузки с основного источника питания на резервный при исчезновении напряжения на основном вводе. Применяется в системах, где есть два сетевых ввода — например, от двух различных трансформаторных подстанций или двух линий от одного энергоснабжающего предприятия. Подходит для объектов с малой и средней мощностью: административные здания, офисы, небольшие производственные участки, системы освещения, насосные станции.

Важно: АВР ТСР1 работает **только по схеме «электросеть–электросеть»**. Он не предназначен для работы с дизель-генераторными установками (ДГУ) без внешнего подключения через дополнительные контакты. Контроль напряжения осуществляется только по одной фазе — фазе A. Не используйте устройство, если требуется контроль всех трех фаз одновременно.

Технические характеристики

• Номинальный ток: 63 А — способен коммутировать нагрузки до этой величины без перегрева и повреждений;
• Номинальное напряжение: 400 В — рассчитан на работу в трёхфазной сети 380/400 В;
• Количество полюсов: 3 — управляет всеми тремя фазами одновременно;
• Род тока: переменный (AC) — совместим только с сетями переменного тока;
• Напряжение катушки управления: 230 В — требует подачи управляющего напряжения именно 230 В на вход управления; не работает от 110 В или 400 В;
• Разрывная мощность: 10 кА — способен безопасно отключать цепь при коротком замыкании до этого значения;
• Максимальное сечение кабеля: 25 мм² — позволяет подключать провода с жилами до указанного сечения;
• Степень защиты: IP00 — нет защиты от пыли и воды; монтаж допускается только внутри закрытых щитов;
• Материал корпуса: пластик — легкий, не проводящий, но хрупкий при механических ударах;
• Климатическое исполнение: УХЛ3.1 — можно применять в помещениях с температурой от −25°C до +40°C и повышенной влажностью;
• Гарантийный срок: 84 месяца — один из самых длинных в классе аналогичных устройств;
• Способ монтажа: монтажная плата — устанавливается на DIN-рейку или специальную плату внутри распределительного шкафа;
• Исполнение рукоятки: выносная — позволяет вручную переключать положение без вскрытия шкафа;
• Контакты: нет ни нормально открытых, ни нормально замкнутых — устройство не имеет сигнализационных выходов, только силовые контакты.

Совместимость и монтаж

АВР ТСР1 устанавливается на монтажную плату или DIN-рейку в распределительном щите. Обязательно соблюдайте посадочные размеры и шаг крепления — устройство не универсальное. Подключение силовых кабелей — сверху и снизу, согласно схеме на корпусе. Максимальное сечение — 25 мм², не более. Управление происходит через катушку 230 В, которая должна быть подключена к контролируемому вводу (обычно — фаза A). Выносная рукоятка позволяет переводить устройство в ручной режим для обслуживания — это удобно при плановых работах.

Не подключайте к этому устройству генераторы напрямую. Для работы с ДГУ потребуется внешняя схема с использованием дополнительных реле и контакторов. Также учтите: контроль напряжения только по фазе A — если в вашей сети возможны перекосы фаз, устройство может некорректно реагировать.

Безопасность и стандарты

Устройство сертифицировано по внутреннему техническому условию РМЦФ.640150.002ТУ. Соответствует требованиям безопасности для электротехнических изделий в условиях УХЛ3.1. Отсутствие степени защиты IP00 требует обязательного размещения внутри защищённого шкафа. Не допускается использование вне помещений или в местах с высокой запылённостью, брызгами воды или агрессивной средой.

Преимущества

• Автоматическое переключение без задержки — минимизирует простои оборудования;
• Выносная рукоятка — возможность ручного управления без доступа к внутренним частям;
• Долгий гарантийный срок — 84 месяца, что говорит о надёжности сборки;
• Компактный моноблок — занимает мало места в щите;
• Поддержка высокой разрывной способности (10 кА) — безопасно работает даже при аварийных токах;
• Простая схема подключения — не требует сложной настройки.

Ограничения применения

• Не работает с генераторами без доработки схемы — только «электросеть–электросеть»;
• Контроль напряжения только по фазе A — не подходит для систем, где важно отслеживать состояние всех трёх фаз;
• IP00 — нельзя устанавливать в открытом виде, в сырых или пыльных местах;
• Нет сигнальных контактов — невозможно подключить световую или звуковую сигнализацию о состоянии переключения;
• Требует постоянного напряжения 230 В на катушке — при её отсутствии устройство не будет работать вообще.

Примеры использования

• Административное здание с двумя сетевыми вводами — при отключении основного питания автоматически переходит на резервный;
• Небольшой цех с насосами и вентиляцией — чтобы не прекращались процессы при сбоях в сети;
• Торговый комплекс с системой освещения и лифтами — обеспечение минимального уровня безопасности;
• Объекты с резервным питанием от соседнего трансформатора — когда нет возможности подключить ДГУ.

Практические советы

• Перед установкой проверьте наличие напряжения 230 В на катушке управления — без него устройство не активируется;
• Используйте только кабели с сечением ≤25 мм² — больший диаметр не войдёт в зажимы;
• Убедитесь, что оба ввода (основной и резервный) находятся в одном фазном порядке — иначе произойдёт короткое замыкание при переключении;
• Не устанавливайте АВР ТСР1 рядом с источниками тепла или вибрации — пластиковый корпус может деформироваться;
• Если вам нужен контроль всех трёх фаз — выбирайте другую модель, например, АВР с функцией многоканального контроля;
• Для подключения ДГУ — используйте внешний контроллер или реле, которые будут имитировать сигнал «сетевой ввод» для АВР ТСР1.
