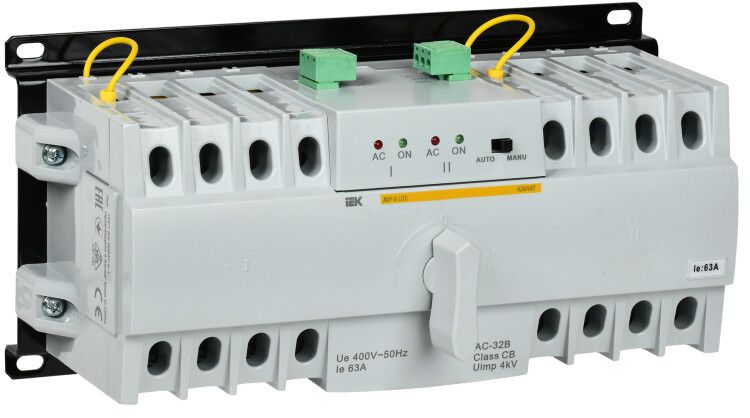

Устройство автоматического ввода резерва АВР 63А KARAT АВР-2 LITE модульное IEK MAT20-063

Устройство автоматического ввода резерва модульное АВР-2 LITE 63А от IEK обеспечивает бесперебойное питание трёхфазных нагрузок за счёт автоматического перехода на резервный источник. Артикул mat20-063 входит в серию KARAT и предназначен для промышленных, торговых и жилых объектов.

Назначение и область применения

АВР-2 LITE 63А используется для автоматического переключения между основной и резервной сетью в случае отказа питания. Подходит для защиты оборудования, которое требует постоянного энерgosнабжения: насосы, системы вентиляции, освещение аварийных выходов, серверные комнаты, холодильные установки и другие трёхфазные потребители.

Технические характеристики

• Номинальный ток: 63 А - способен работать с нагрузками до этой величины без перегрева;
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 380–400 В AC;
• Количество полюсов: 3 - управляет всеми фазами одновременно, исключает перекос;
• Разрывная мощность: 4,5 кА - способен безопасно отключить цепь при КЗ с током до этого значения;
• Диапазон регулировки: плавный - позволяет точно настроить пороги срабатывания по напряжению и времени задержки;
• Гарантийный срок: 84 месяца - один из самых длинных в классе аналогичных устройств.

Совместимость и монтаж

АВР-2 LITE 63А устанавливается на DIN-рейку шириной 35 мм. Устройство компактное и занимает минимальное место в распределительном щите. Автоматические выключатели ВА47-29 уже установлены, но их можно заменить на другие модели ВА с тем же номиналом тока (до 63 А) - это даёт гибкость при ремонте или изменении нагрузки. Для правильной работы требуется подключение двух входов: основного и резервного питания, а также вывода на нагрузку. Все соединения выполнены через надёжные зажимы с возможностью контроля затяжки.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-6-1. Конструкция предотвращает случайное параллельное включение обоих источников питания, что исключает риск обратной подпитки и повреждений оборудования. Материалы корпуса самозагасающие, соответствуют нормам пожаробезопасности.

Преимущества

• Модульная сборка - легко интегрируется в существующие шкафы управления;
• Возможность самостоятельной замены выключателей - снижает стоимость обслуживания;
• Плавная настройка - точнее адаптируется под реальные условия сети;
• Долгий гарантийный срок - свидетельствует о высоком качестве комплектующих;
• Поддержка всех типов резервирования: резервный генератор, вторая линия от Энергосбыта, БАП.

Ограничения применения

• Не однофазных систем - работает только с трёхфазными цепями;
• Не рекомендовано использование вне помещений без дополнительной защиты IP-корпуса - само устройство не имеет степени защиты выше IP20;
• Требуется стабильное напряжение на обоих источниках; частые скачки могут вызывать ложные срабатывания;
• Не подходит для критически важных объектов без дублирования функций (например, медицинские учреждения) - нужна более сложная система с контроллером и тестированием.

Примеры использования

• Жилой дом с резервным дизельгенератором - при отключении света АВР-2 LITE 63А запускает питание на лифт, освещение лестниц и сигнализацию;
• Магазин с холодильными камерами - сохраняет температурный режим при сбоях в основном питании;
• Цех с CNC-станками - предотвращает остановку производства и брак деталей;
• Общественный офис с серверной - обеспечивает работу компьютеров и связи во время аварии.

Практические советы

• Перед монтажом проверьте совпадение номинала автомата в вашей сети с 63 А - если нагрузка больше, выбирайте другой вариант;
• При замене выключателя используйте только модели ВА47-29 или эквиваленты с таким же количеством полюсов и токовым рейтингом;
• Настройте временные задержки так, чтобы избежать ложных срабатываний при кратковременных просадках напряжения - обычно достаточно 1–3 секунды;
• Регулярно проводите тестирование (не реже одного раза в месяц): переведите устройство вручную на резерв, затем вернитесь - это проверит исправность контактов и механизмов;
• Убедитесь, что резервный источник готов к моменту включения - он должен иметь достаточную мощность и стабильно поддерживать напряжение.
