Устройство автоматического ввода резерва АВР 3п C 63А 400В MCB PROxima EKF ats-mcb-63c-3p-pro

Устройство автоматического ввода резерва 3-полюсное 63А 400В МСB C от EKF обеспечивает бесперебойное питание оборудования за счёт автоматического переключения между основным и резервным источниками. Это компактное решение для трёхфазных сетей с номинальным током до 63 А, подходящее для промышленных объектов, ЖКХ и коммерческих зданий.

Назначение и область применения

Устройство автоматического ввода резерва 3-полюсное 63А 400В МСB C используется там, где важна непрерывность электроснабжения: серверные, насосные станции, системы вентиляции, лифты, медицинское оборудование. Когда пропадает напряжение на основном вводе, устройство автоматически переводит нагрузку на резервный источник - без участия оператора. Подходит для трёхфазных четырёхпроводных систем 400 В / 230 В и частотой 50–60 Гц. Также работает в однофазном режиме при подключении одной фазы.

Технические характеристики

• Количество полюсов: 3 - управление всеми фазами одновременно, исключает перекос нагрузки;
• Номинальный ток: 63 А - рассчитано на максимальную нагрузку до этого значения; превышение вызывает отключение;
• Номинальное напряжение: 400 В - совместимо с промышленными сетями 380–415 В;
• Разрывная способность: 4,5 кА - способно безопасно отключить цепь при КЗ с током до 4500 А;
• Защита от перегрева: да - внутренние термические расцепители предотвращают повреждение от длительной перегрузки;
• Степень защиты IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки в закрытом щите;
• Способ монтажа: вертикальный или горизонтальный - гибкая установка в шкафах любого типа;
• Гарантийный срок: 84 месяца - один из самых длинных в классе, подтверждает надёжность сборки.

Совместимость и монтаж

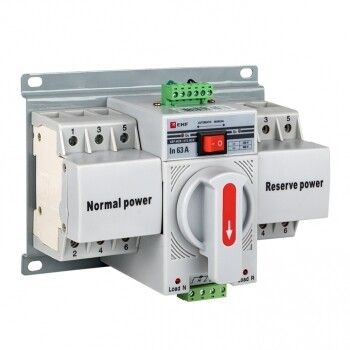

Устройство собрано в виде моноблока: два автомата и блок управления в одном корпусе. Для монтажа требуется место в распределительном щите шириной не менее 9 модулей (18 мм каждый). Подключается к двум входам: основному и резервному, и к выходу - на нагрузку. Все контакты доступны с передней стороны. Напряжение на контролируемых вводах подаётся через клеммы, расположенные сверху и снизу. Рычаг ручного переключения позволяет перевести нагрузку вручную - удобно при тестировании или аварийном обслуживании. Установка возможна как вертикально, так и горизонтально - важно соблюдать ориентацию, указанную в инструкции, чтобы не нарушить работу тепловых расцепителей.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-6-1. Автоматические выключатели внутри имеют сертификаты на соответствие нормам безопасности. Защита от перегрева и высокая разрывная способность обеспечивают отказоустойчивость даже при значительных перегрузках. IP20 не допускает использование вне закрытых щитов - открытая установка запрещена.

Преимущества

• Моноблок - меньше проводов, проще монтаж, выше надёжность соединений;
• Автоматическое переключение - минимизация простоев без участия персонала;
• Ручной рычаг - возможность проверки работы и принудительного переключения;
• Долгий гарантийный срок - 7 лет - указывает на качество комплектующих и сборки;
• Поддержка 50/60 Гц - универсальность для любых регионов и типов генерации.

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или температур ниже 0 C - требует установки в герметичном щите с климатическим контролем;
• Не имеет функции синхронизации фаз - не рекомендуется для чувствительных к скачкам напряжения устройств без внешних стабилизаторов;
• Не поддерживает параллельное питание - при работе на резерве основной ввод остаётся отключённым;
• Максимальный ток 63 А - нельзя использовать для нагрузок свыше 14 кВт (при 400 В);
• IP20 - не годится для уличных или сырых помещений без дополнительной защиты.

Примеры использования

• Энергообеспечение котельной: при отключении основного питания переходит на дизель-генератор;
• Лифтовые системы: сохраняет работоспособность при сбоях в сети;
• Цеха с CNC-станками: предотвращает сбои в программе и повреждение инструментов;
• Аптеки, больницы: поддерживает работу холодильных установок и жизнеобеспечивающих приборов;
• Торговые центры: обеспечивает освещение эвакуационных путей и работающие камеры наблюдения.

Практические советы

• Перед установкой проверьте, что номиналы основного и резервного вводов совпадают - особенно ток и напряжение;
• Убедитесь, что посадочные места в щите позволяют установить весь блок - габариты устройства больше обычного автомата;
• При подключении используйте кабели с сечением не менее 16 мм2 для 63 А - меньшие сечения перегреются;
• Регулярно проверяйте положение рычага - он должен находиться в рабочем положении, а не в “ручном”;
• Не заменяйте встроенные автоматы другими - они подобраны по характеристикам и времени срабатывания;
• При использовании в зимний период следите за температурой в щите - оптимальный диапазон +5…+40 C.
