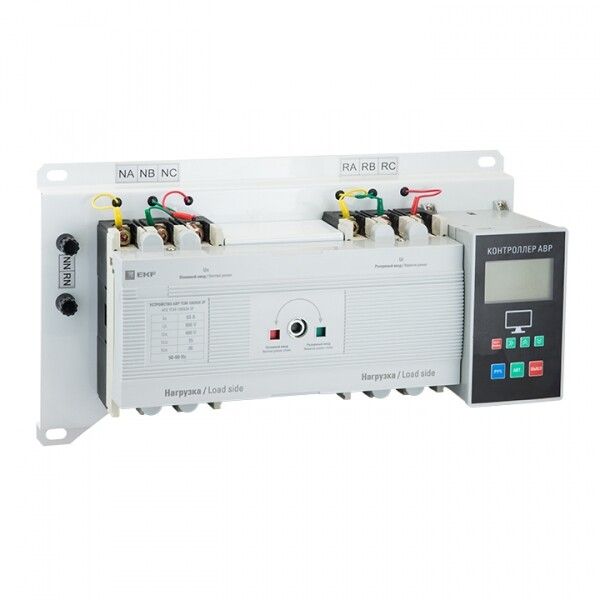

Устройство автоматического ввода резерва АВР 3п 100/63А ТСМ PROxima EKF ats-tsm-63A-3p-pro

Устройство автоматического ввода резерва АВР ТСМ-100/63А 3-полюсное от бренда EKF обеспечивает бесперебойное питание оборудования за счёт автоматического переключения между основным и резервным источниками. Модель АВР ТСМ-100/63А 3-полюсное с термозащитой и выносной рукояткой подходит для промышленных объектов, где важна надёжность электроснабжения.

Назначение и область применения

Устройство автоматического ввода резерва АВР ТСМ-100/63А 3-полюсное используется для автоматического переключения нагрузки с основного источника питания на резервный при исчезновении напряжения на основном вводе. Применяется в системах, где недопустимы простои: насосные станции, системы вентиляции, аварийное освещение, производственные линии, компрессоры и другие устройства с высокими требованиями к бесперебойности работы.

Технические характеристики

• Номинальный ток: 63 А — способен коммутировать нагрузки до этого значения без перегрева.
• Номинальное напряжение: 400 В — рассчитан на трёхфазную сеть переменного тока 380–400 В.
• Разрывная мощность: 20 кА — способен безопасно отключить цепь при КЗ с током до 20 тысяч ампер.
• Количество полюсов: 3 — управляет всеми фазами одновременно, что важно для трёхфазных двигателей и оборудования.
• Напряжение катушки управления: 230 В — требует подключения управляющего сигнала от сети 230 В (L-N).
• Тип изделия: реле — работает на основе электромагнитного принципа, не содержит микроконтроллеров в базовой версии.
• Наличие термозащиты: да — встроенная тепловая защита предотвращает повреждение от длительной перегрузки.
• Максимальное сечение кабеля: 25 мм² — позволяет подключать провода сечением до 25 квадратных миллиметров.
• Степень защиты: IP30 — защищён от доступа инструментов и частиц крупнее 2,5 мм, но не герметичен; требуется установка в закрытый щит.
• Климатическое исполнение: УХЛ3 — предназначен для эксплуатации в помещениях с температурой от −40°C до +40°C и повышенной влажностью.
• Способ монтажа: монтажная плата — устанавливается на DIN-рейку внутри распределительного шкафа, не является самостоятельным корпусом.
• Гарантийный срок: 84 месяца — один из самых длинных в классе, подтверждает надёжность сборки.

Совместимость и монтаж

АВР ТСМ-100/63А 3-полюсное совместимо с любыми стандартными DIN-рейками шириной 35 мм. Для монтажа необходим свободный доступ к контактам сверху и снизу. Подключение входных и выходных кабелей выполняется через зажимы, допускающие сечение до 25 мм². Выносная рукоятка позволяет вручную переключать положение устройства без вскрытия шкафа — удобно для тестирования и обслуживания. Управление осуществляется через внешнюю катушку 230 В, которая получает сигнал от системы контроля напряжения. Обратите внимание: устройство не имеет собственного контроллера — для сложных алгоритмов переключения требуется внешний модуль управления.

Безопасность и стандарты

Произведено в соответствии с техническими условиями РМЦФ.640150.001ТУ. Соответствует требованиям безопасности для электроустановок до 1000 В. Наличие термозащиты соответствует нормам IEC 60947-2 для аппаратов защиты от перегрузки. IP30 не обеспечивает защиту от воды — запрещена установка во влажных или открытых местах. Гарантия 84 месяца подтверждает соответствие стандартам долговечности EKF PROxima.

Преимущества

• Встроенная термозащита снижает риск повреждения оборудования при перегрузках без необходимости установки дополнительных автоматических выключателей.
• Выносная рукоятка упрощает ручное переключение и диагностику без демонтажа.
• Высокая разрывная способность (20 кА) делает устройство подходящим для промышленных объектов с большими токами КЗ.
• Длительная гарантия (7 лет) указывает на качественную сборку и использование проверенных компонентов.
• Поддержка кабелей до 25 мм² уменьшает количество переходников и соединений в цепи.

Ограничения применения

• Не предназначено для установки вне закрытых щитов — степень защиты IP30 не защищает от влаги и пыли.
• Требует внешнего источника 230 В для управления катушкой — нельзя использовать в системах с постоянным отключением нулевой жилы.
• Не имеет встроенного контроллера — для программирования последовательности переключения (например, “основной → резерв → генератор”) нужен внешний блок управления.
• Не рекомендуется для частого ручного переключения — механический ресурс ограничен, оптимально — автономное срабатывание.
• Не подходит для однофазных сетей — только для трёхфазных систем 400 В.

Примеры использования

• Автоматическое переключение на дизель-генератор при отключении городской сети в больнице или серверной.
• Обеспечение работы насосной станции водоснабжения при сбоях в энергоснабжении.
• Резервирование линий питания для конвейеров на пищевых производствах, где остановка вызывает потери продукции.
• Электроснабжение систем противопожарной защиты в торговых центрах.

Практические советы

• При проектировании учтите, что АВР ТСМ-100/63А 3-полюсное требует наличия двух независимых вводов — основного и резервного — с одинаковым напряжением и фазировкой.
• Для точного срабатывания используйте внешние реле напряжения с регулировкой порогов — встроенные механизмы реагируют только на полное отсутствие напряжения.
• Проверьте посадочные размеры перед монтажом — хотя устройство стандартизировано, некоторые шкафы имеют узкие ниши для DIN-реек.
• Не забудьте подключить заземление к корпусу шкафа — даже при IP30 это обязательное условие безопасности.
• При использовании в холодном помещении (УХЛ3) убедитесь, что температура не опускается ниже −40°C — это может повлиять на работу электромагнита.
