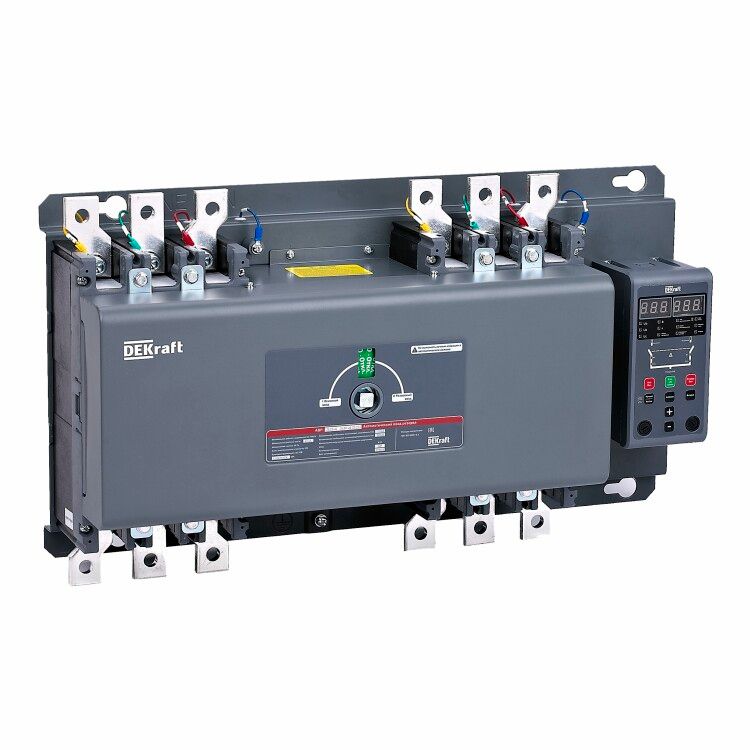

Ввод резерва автоматический АВР АВР-301 3п 63А 25кА на авт. выкл. с выносн. блоком управления DEKraft 41107DEK APC

Автоматический ввод резерва (АВР) на автоматический выключатель трехполюсный 63А 25кА с выносным блоком управления АВР-301 от DEKraft предназначен для бесперебойного питания критических нагрузок за счет автоматического переключения между основным и резервным источниками электроэнергии. Устройство сочетает в себе коммутацию, защиту и управление в одном решении, что делает его надежным выбором для объектов, где недопустимы простои.

Назначение и область применения

Автоматический ввод резерва (АВР) на автоматический выключатель трехполюсный 63А 25кА с выносным блоком управления АВР-301 обеспечивает автоматическое переключение нагрузки с основного источника на резервный при исчезновении напряжения на основном питании. Это необходимо там, где важна непрерывность работы: медицинские учреждения, серверные, системы вентиляции, насосные станции, промышленные линии.

Выносной блок управления позволяет устанавливать контроллер в удобном месте — например, в щитовой комнате, а сами автоматы остаются в распределительном щите. Такое решение снижает влияние внешних помех и упрощает обслуживание.

Технические характеристики

• Тип устройства: Автоматический ввод резерва (АВР) с выносным блоком управления
• Количество полюсов: 3 (трехполюсный)
• Номинальный ток: 63 А — способен работать с нагрузками до этого значения без перегрева
• Разрывная мощность: 25 кА — способен безопасно отключить цепь даже при коротком замыкании с током до 25 тысяч ампер
• Номинальное напряжение: 400 В — рассчитан на трёхфазную сеть 380–400 В переменного тока
• Импульсное напряжение (Uimp): 6 кВ — устройство выдерживает кратковременные скачки напряжения до 6000 В
• Тепловая защита: Да — встроена в каждый автомат, предотвращает перегрузку по току
• Степень защиты: IP20 — защита от доступа пальцев и крупных предметов, но не от пыли и воды; требует установки внутри закрытых щитов
• Способ монтажа: Монтажная плата — фиксируется на DIN-рейке или специальной плате внутри щита
• Тип рукоятки: Рычаг поворотный — позволяет визуально определить положение автомата (включен/выключен)
• НО контакты: 0 — нет нормально открытых контактов для сигнализации; сигналы передаются через выносной блок

Совместимость и монтаж

Автоматический ввод резерва (АВР) на автоматический выключатель трехполюсный 63А 25кА с выносным блоком управления АВР-301 совместим со всеми типами трёхфазных сетей 400 В. Для подключения используются входящие в комплект шины: они позволяют быстро и надёжно соединить силовые кабели и вторичные цепи без лишней изоляции.

Монтаж выполняется на DIN-рейке в щите. Выносной блок управления подключается к автоматам через кабель — длина провода должна соответствовать проекту, но не превышать рекомендованную производителем (обычно до 10 метров). Подключение вторичных цепей (например, датчиков напряжения) осуществляется к клеммам блока управления.

Не допускается установка в условиях повышенной влажности, запылённости или температур ниже 0°C без дополнительного обогрева — степень защиты IP20 не предусматривает работу вне герметичного корпуса.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования низкого напряжения. Компоненты сертифицированы по ГОСТ Р 50030.2 и IEC 60947-2. Защита от сверхтоков реализована в соответствии с классом B (по времени-токовым характеристикам). Импульсное напряжение 6 кВ обеспечивает соответствие требованиям по грозозащите.

Преимущества

• Целостная система: все элементы (автоматы, блок управления, шины) собраны в едином корпусе — минимум сборочных операций
• Выносной блок управления: позволяет легко диагностировать состояние АВР, не открывая щит
• Встроенная тепловая защита: предотвращает выход из строя автоматов при длительных перегрузках
• Чёткая визуальная индикация: рычаг поворотный показывает текущее положение каждого автомата
• Готовые шины: экономят время монтажа и снижают риск ошибок при подключении

Ограничения применения

• Не предназначено для работы на постоянном токе — только переменный ток 400 В
• IP20 не допускает установку в помещениях с высокой влажностью, пылью или на улице
• Отсутствие НО контактов — нельзя использовать для прямой сигнализации состояния включения/выключения без внешнего интерфейса
• Требуется наличие двух независимых источников питания (основной + резервный) с одинаковым напряжением и частотой
• Не подходит для систем с частотными преобразователями или несинхронизированными источниками без дополнительной настройки

Примеры использования

• Электроснабжение больницы: основной источник — городская сеть, резервный — дизель-генератор
• Производственный участок: АВР переключает питание станков с основной линии на батарею UPS при аварии
• Жилой комплекс: обеспечение работы лифта и пожарной сигнализации при отключении света
• Телефонная станция: поддержание связи при сбоях в энергосистеме

Практические советы

• Перед монтажом проверьте, чтобы оба источника имели одинаковое напряжение и фазировку — неверная фазировка вызовет отказ АВР
• Используйте кабели сечением не менее 16 мм² для тока 63 А — меньшее сечение вызовет нагрев и потерю эффективности
• При установке соблюдайте минимальные зазоры вокруг аппарата — для теплоотвода требуется свободное пространство
• Настройка блока управления должна выполняться после завершения всех подключений — изменение параметров во время работы опасно
• Регулярно проверяйте механическую целостность рычагов и чистоту контактных групп — особенно в пыльных средах
• Запомните: АВР-301 — это готовый модуль, но он не заменяет полноценную схему управления. Его задача — выполнять переключение, а не анализ качества сети
