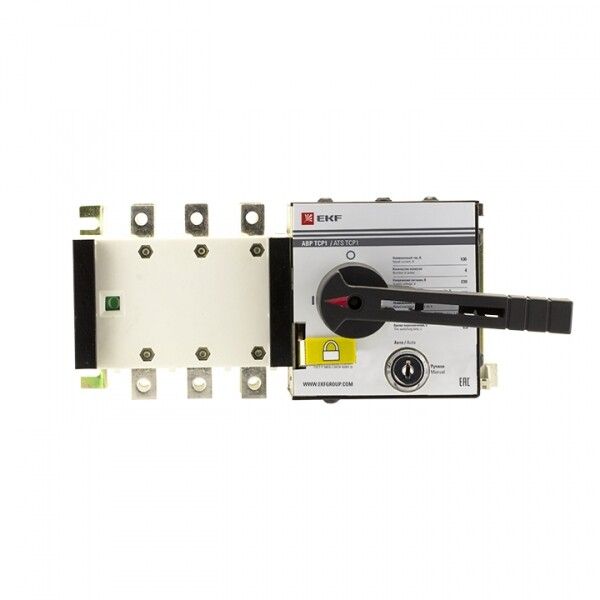

Устройство автоматического ввода резерва АВР 3п 250А 230В ТСР1 PROxima EKF ats-tsr1-250A-3p-pro

Устройство автоматического ввода резерва АВР ТСР1 250А 3Р 230В от бренда EKF - это компактное реле для автоматического переключения между двумя источниками переменного тока, например, основной сетью и резервной линией. Артикул ats-tsr1-250a-3p-pro рассчитан на работу в системах с номинальным током до 250 А и применяется там, где важна бесперебойная подача энергии без участия оператора.

Назначение и область применения

Устройство автоматического ввода резерва АВР ТСР1 250А 3Р 230В используется для автоматического переключения нагрузки с основного источника питания на резервный при исчезновении напряжения на основном вводе. Подходит для систем, где два источника - это две сети (электросеть–электросеть). Примеры применений: объекты ЖКХ, малые производства, системы освещения, насосные станции, где допустимо кратковременное отключение при переключении.

Не предназначен для работы с генераторами (ДГУ) без внешней доработки. Контроль напряжения происходит только по одной фазе (А), поэтому не подходит для задач, требующих мониторинга всех трёх фаз одновременно.

Технические характеристики

• Номинальный ток: 250 А - способен коммутировать нагрузки до этой величины без перегрева и отказов;
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 380/400 В;
• Количество полюсов: 3 - управляет всеми тремя фазами одновременно;
• Род тока: переменный (AC) - совместим только с сетями переменного тока;
• Напряжение катушки управления: 230 В - требуется питание именно 230 В для работы управляющего модуля;
• Разрывная мощность: 17 кА - выдерживает кратковременные токи короткого замыкания до этого значения;
• Максимальное сечение кабеля: 95 мм2 - позволяет подключать крупные силовые провода;
• Степень защиты: IP00 - нет защиты от пыли и воды; установка возможна только внутри закрытых щитов;
• Климатическое исполнение: УХЛ3.1 - можно использовать в помещениях с температурой от −40C до +40C и повышенной влажностью;
• Гарантийный срок: 84 месяца - длительная гарантия, подтверждающая надёжность сборки;
• Тип изделия: реле - функционально является электромеханическим переключателем с контроллером;
• Количество контактов: 0 - внутренние контакты не доступны для внешнего подключения, все соединения через клеммы;
• Способ монтажа: монтажная плата - устанавливается на DIN-рейку или жесткую плату внутри распределительного шкафа;
• Исполнение рукоятки: передняя поворотная - позволяет вручную переключать положение без вскрытия корпуса;
• Материал корпуса: пластик - легкий, не проводящий, но не защищённый от механических воздействий;
• Нормативный документ: РМЦФ.640150.002ТУ - сертифицирован по техническим условиям производителя.

Совместимость и монтаж

Устройство АВР ТСР1 250А 3Р 230В монтируется на монтажную плату или DIN-рейку в электрощите. Все подключения выполняются через верхние и нижние клеммы. Максимальное сечение кабеля - 95 мм2, что позволяет подключать медные провода большого диаметра. Передний поворотный рычаг даёт возможность ручного переключения в режим “основной” / “резервный” / “выключено”. Блокировка предотвращает случайное переключение в автономном режиме.

Подключение к генератору невозможно без внешних элементов: необходимо подключить ДГУ к специальным контактам, которые не предусмотрены в базовой модели. Для работы с генератором потребуется дополнительное реле или преобразователь сигнала.

Безопасность и стандарты

Устройство не имеет степени защиты выше IP00 - значит, не может использоваться вне герметичного шкафа. Нельзя устанавливать в сырых, пыльных или открытых зонах. Гарантия 84 месяца указывает на соответствие требованиям безопасности и долговечности, установленным в ТУ РМЦФ.640150.002ТУ. Климатическое исполнение УХЛ3.1 позволяет работать в условиях средней полосы России, в том числе в неотапливаемых помещениях зимой.

Преимущества

• Автоматическое переключение без задержки - минимизирует время простоя оборудования;
• Ручной режим с блокировкой - безопасное обслуживание и тестирование;
• Высокая разрывная способность (17 кА) - надёжно отключает цепь даже при серьёзных КЗ;
• Долгий срок гарантии - снижает риски при эксплуатации в ответственных системах;
• Компактный моноблочник - экономит место в щите по сравнению с составными решениями.

Ограничения применения

• Не поддерживает схему “электросеть–генератор” без внешней доработки;
• Контроль напряжения только по фазе A - не подходит для систем, где важно отслеживать состояние всех трёх фаз;
• IP00 - нельзя устанавливать в открытом виде или во влажных местах;
• Нет встроенных индикаций состояния - требуется внешнее реле или световая индикация;
• Не имеет встроенного времязадающего элемента - переключение происходит сразу после потери напряжения, без выдержки времени.

Примеры использования

• Жилой дом с двумя входами: основной - от городской сети, резервный - от соседнего дома или другого трансформатора;
• Небольшой цех с двумя линиями питания от разных секций распределительного пункта;
• Система водоснабжения с насосом, который должен работать без перебоев при отключении одного из двух вводов;
• Аптека, пункт оказания первой помощи - где критично сохранение освещения и холодильного оборудования.

Практические советы

• Обязательно проверьте наличие напряжения на фазе A перед установкой - если она будет отсутствовать, устройство не сработает;
• При проектировании системы учтите, что АВР ТСР1 не реагирует на просадки напряжения ниже порога - только на полное отсутствие;
• Для контроля состояния резервного ввода используйте внешние индикаторы - например, LED-сигнализацию;
• При монтаже соблюдайте посадочные размеры и шаг клемм - не используйте кабели больше 95 мм2;
• Если нужна работа с дизель-генератором - добавьте в схему реле контроля частоты и напряжения на выходе ДГУ;
• Регулярно проверяйте механическую часть рычага - он может забиваться пылью, особенно в старых щитах.
