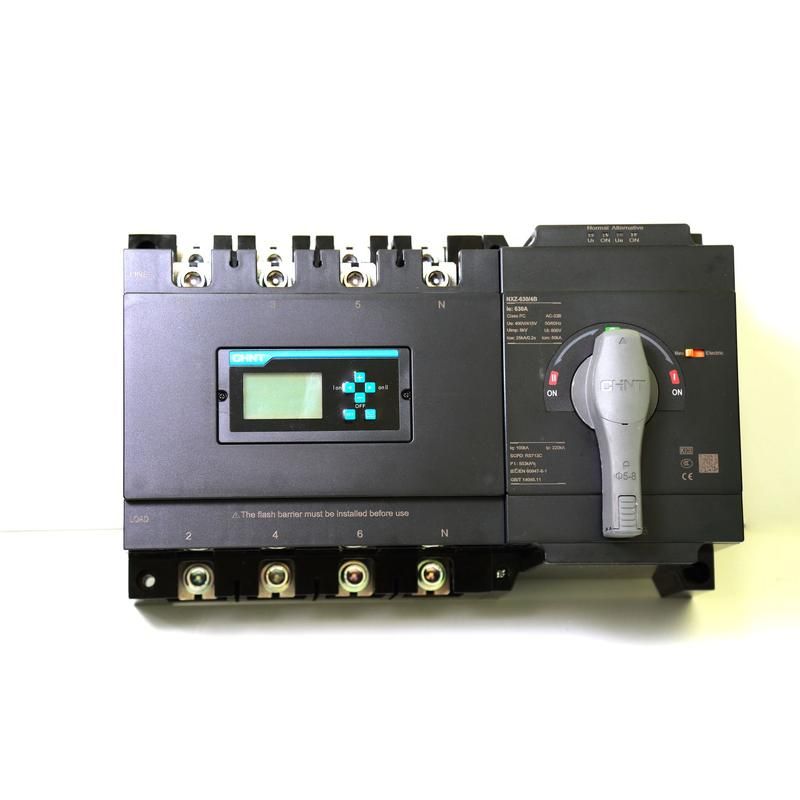

Устройство автоматического ввода резерва ( АВР ) NXZ-630/4B 630A (R) | 171627 CHINT

Устройство автоматического ввода резерва NXZ-630/4B 630A (R) от бренда CHINT предназначено для бесперебойного питания критичных нагрузок за счёт автоматического переключения между основным и резервным источниками электроэнергии. Применяется в промышленных и коммунальных системах с напряжением до 400 В и током до 630 А.

Назначение и область применения

Устройство автоматического ввода резерва NXZ-630/4B 630A (R) обеспечивает автоматическое переключение нагрузки с основного источника питания на резервный при исчезновении напряжения или аварийном отключении. Это предотвращает простои оборудования и сохраняет работу критических систем.

Подходит для установки в распределительных щитах объектов с высокими требованиями к надёжности энергоснабжения: многоквартирные дома, больницы, серверные помещения, производственные линии, насосные станции, системы вентиляции и лифты.

Технические характеристики

• Номинальный ток: 630 А - способен выдерживать постоянную нагрузку до этого значения без перегрева;
• Номинальное напряжение: 400 В - работает в трёхфазной четырёхпроводной сети переменного тока частотой 50 Гц;
• Разрывная мощность: 50 кА - способен безопасно отключить цепь при коротком замыкании с током до 50 тысяч ампер;
• Четыре полюса - контролирует все три фазы и нулевой провод, что важно для корректной работы в TN-S и TT системах заземления;
• Номинальный ток защиты от перегрузки: 630 А - совпадает с рабочим током, обеспечивая согласованную защиту;
• Защита от перегрева: да - внутренний термический механизм отключает устройство при превышении допустимой температуры контактов.

Совместимость и монтаж

Устройство NXZ-630/4B 630A (R) устанавливается в силовые шкафы и распределительные щиты с соответствующим габаритом. Клеммы рассчитаны на присоединение медных кабелей сечением до 185 мм2. Для монтажа требуется свободное место вокруг корпуса для теплоотвода - минимум 50 мм с каждой стороны.

Не требует внешнего управления - функционирует автономно на основе контроля напряжения на входах. Подключение резервного источника (генератора или второго ввода) выполняется через отдельные клеммы, указанные в руководстве пользователя.

Безопасность и стандарты

Изделие соответствует требованиям МЭК 60947-6-1 и ГОСТ Р 50030.2-2010 для аппаратов автоматического ввода резерва. Конструкция выполнена из самозатухающих материалов, обеспечивающих противопожарную безопасность. Все контактные группы изолированы и защищены от случайного прикосновения.

Преимущества

• Высокая разрывная способность (50 кА) позволяет использовать устройство даже в местах с большой токовой потенциальной опасностью;
• Встроенная защита от перегрева снижает риск возгорания при длительной работе на пределе нагрузки;
• Четырёхполюсная конструкция гарантирует полное отключение всех проводников, включая N, что повышает безопасность обслуживания;
• Автоматическая работа без участия оператора - минимальные затраты на управление после настройки.

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности без дополнительной герметизации шкафа - IP-защита не указана и не гарантирована;
• Не используется в сетях с напряжением выше 400 В - превышение вызывает пробой изоляции;
• Не рекомендуется для частого переключения более 10 раз в час - механический ресурс контактов ограничен;
• Требует регулярной проверки состояния контактов и чистоты внутри корпуса - особенно в пыльных средах.

Примеры использования

• Жилой комплекс: переключение с городской сети на дизель-генератор при отключении света;
• Производственный цех: обеспечение работы станков при сбоях в основном вводе;
• Медицинский центр: поддержка жизнеобеспечивающего оборудования во время аварийного отключения;
• Телефонная станция: непрерывная работа серверов при переходе на резервный источник.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинала автомата - для 630 А используйте кабель не менее 185 мм2;
• Настройте задержку переключения: слишком маленькая - ложные срабатывания; слишком большая - потеря времени при сбое;
• Обязательно проведите тестовое переключение после монтажа - убедитесь, что резервный ввод активируется корректно;
• Запишите дату последней проверки на корпусе устройства или в журнале - периодичность рекомендована каждые 6–12 месяцев;
• При использовании в холодных регионах убедитесь, что температура окружающей среды не опускается ниже –10 C - иначе возможны отказы механизма.
