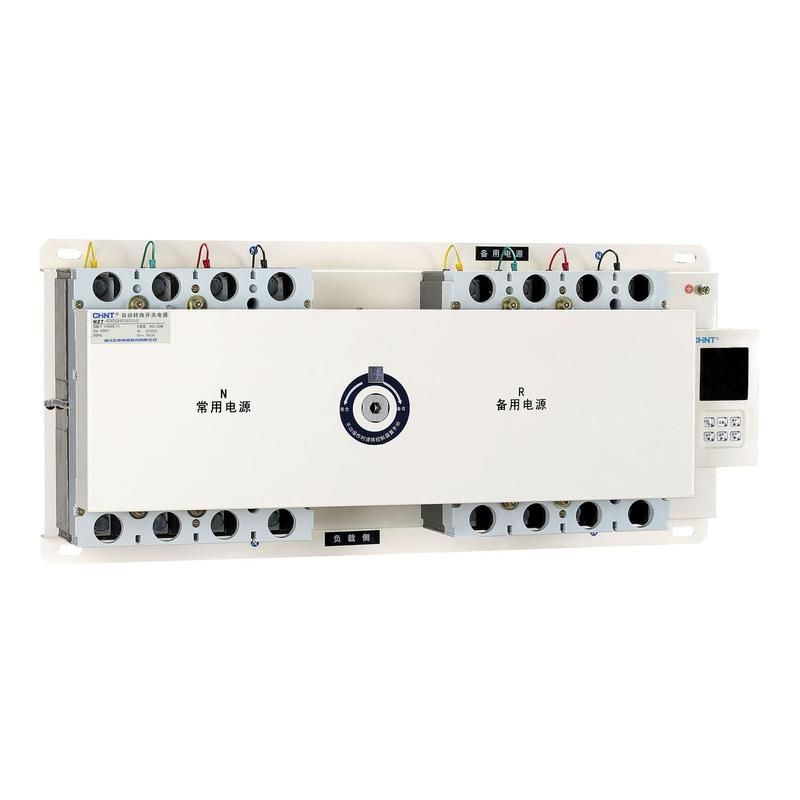

Устройство автоматического ввода резерва ( АВР ) NXZM-630S/3B 630A | 256823 CHINT

Устройство автоматического ввода резерва NXZM-630S/3B 630A (R) от бренда CHINT обеспечивает бесперебойное питание критичных нагрузок за счёт автоматического переключения между основным и резервным источниками электроэнергии. Подходит для промышленных и коммунальных объектов с трёхфазной сетью 400 В и током до 630 А.

Назначение и область применения

Устройство автоматического ввода резерва NXZM-630S/3B 630A (R) предназначено для автоматического переключения электропитания с основного источника на резервный при аварийном отключении или проседании напряжения. Это гарантирует непрерывную работу оборудования даже при временных сбоях в сети.

Используется в системах электроснабжения с трёхфазным напряжением 400 В, частотой 50 Гц, где важна надёжность: в многоквартирных домах, больницах, серверных помещениях, на производствах, в торговых центрах и других объектах с высокими требованиями к бесперебойному энергоснабжению.

Технические характеристики

• Номинальный ток: 630 А - способен выдерживать длительную нагрузку до этого значения без перегрева;
• Номинальное напряжение: 400 В - совместим с типовой трёхфазной сетью 400/415 В;
• Количество полюсов: 3 - управляет всеми тремя фазами одновременно, нулевой провод не коммутируется;
• Разрывная мощность: 50 кА - способен безопасно отключить цепь при коротком замыкании с током до 50 тысяч ампер;
• Защита от перегрева: да - встроенный термический механизм предотвращает повреждение устройства при превышении допустимой температуры контактов.

Совместимость и монтаж

Устройство NXZM-630S/3B 630A (R) устанавливается в распределительных щитах с достаточным свободным местом для обслуживания. Коммутация выполняется через болтовые зажимы - требуется соблюдение момента затяжки, указанного в руководстве производителя.

Подключение осуществляется к двум источникам питания: основному и резервному. Оба должны соответствовать параметрам 400 В / 50 Гц. Ноль и заземление подключаются параллельно, без коммутации в самом устройстве.

Монтаж требует наличия доступа к клеммам для проверки и обслуживания. Устройство не предназначено для установки в условиях постоянной вибрации или открытых площадках без защиты.

Безопасность и стандарты

Устройство NXZM-630S/3B 630A (R) соответствует требованиям МЭК 60947-6-1 и ГОСТ Р 50030.6.1, что подтверждает его соответствие нормам безопасности для автоматических переключателей в силовых цепях.

Встроенная защита от перегрева снижает риск возгорания при длительной работе на пределе нагрузки. Для обеспечения безопасности рекомендуется использовать в комплекте с аппаратами защиты (автоматическими выключателями) на входе.

Преимущества

• Высокая разрывная способность (50 кА) позволяет применять устройство в зонах с большой вероятностью КЗ - например, рядом с трансформаторными подстанциями;
• Автоматическое переключение без участия оператора минимизирует время простоев;
• Наличие тепловой защиты продлевает срок службы контактов и снижает потребность в техобслуживании;
• Конструкция оптимизирована для работы в составе серий NXZM - совместима с другими элементами этой линейки от CHINT.

Ограничения применения

• Не предназначен для работы в сетях выше 400 В - использование на 690 В или 1000 В недопустимо;
• Не имеет встроенной защиты от перенапряжений - необходимо дополнительно устанавливать грозовые разрядники или ограничители;
• Не работает в однофазных сетях - требует трёхфазного питания как на основном, так и на резервном источнике;
• Не рассчитан на частые циклы переключения (более 1–2 раз в час) - это сокращает срок службы механических компонентов;
• Не следует устанавливать в помещениях с повышенной влажностью без дополнительной герметизации корпуса.

Примеры использования

• Жилой комплекс: обеспечение питания лифтов, насосов водоснабжения и аварийного освещения при отключении основной линии;
• Производственный цех: сохранение работы ЧПУ-станков и конвейеров при переходе на дизель-генератор;
• Медицинский центр: поддержка жизнеобеспечивающего оборудования во время сбоев в городской сети;
• Торговый центр: работа системы вентиляции, светового оформления и камер наблюдения при отключении.

Практические советы

• Перед монтажом проверьте соответствие номинала резервного источника (например, генератора или второго ввода) - он должен быть не менее 630 А и иметь аналогичное напряжение;
• Обязательно используйте отдельные автоматы защиты перед каждым входом - они предохранят NXZM-630S/3B 630A (R) от сверхтоков;
• При проектировании учтите посадочные размеры и необходимый зазор вокруг аппарата - для удобства обслуживания требуется минимум 150 мм с каждой стороны;
• Регулярно проверяйте состояние контактов и степень нагрева - особенно после нескольких аварийных переключений;
• Для удалённого контроля можно подключить внешние сигнализаторы состояния - большинство моделей NXZM поддерживают это функционально.
