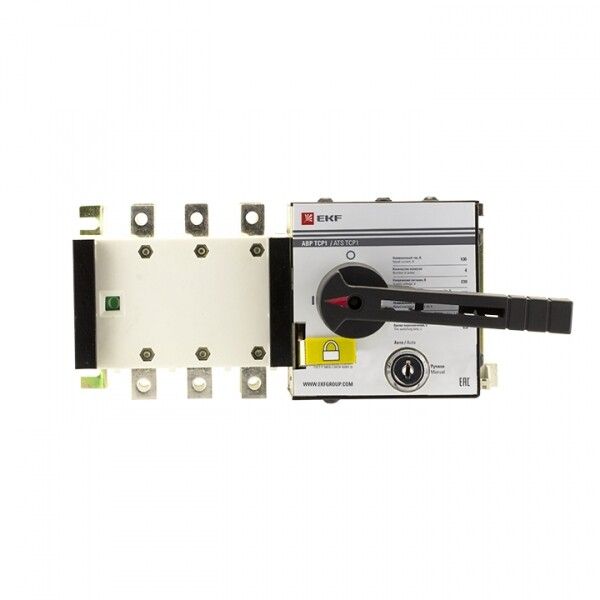

Устройство автоматического ввода резерва АВР 3п 630А 230В ТСР1 PROxima EKF ats-tsr1-630A-3p-pro

Устройство автоматического ввода резерва АВР 3-полюсное 630А 230В ТСР1 от EKF предназначено для автоматического переключения между двумя источниками переменного тока - основным и резервным - при потере напряжения на основном вводе. Это решение подходит для объектов, где важна бесперебойная работа оборудования, особенно когда требуется исключительно схема «электросеть–электросеть». Артикул ats-tsr1-630a-3p-pro указывает на конкретную модификацию с номинальным током 630 А и управлением от сети 230 В.

Назначение и область применения

Устройство автоматического ввода резерва АВР 3-полюсное 630А 230В ТСР1 используется для автоматического переключения нагрузки с основного источника питания на резервный при аварийном отключении. Применяется в системах, где есть два сетевых ввода - например, от двух различных трансформаторных подстанций или двух линий от одного энергоснабжающего предприятия. Подходит для промышленных объектов, ЖКХ, больниц, серверных помещений, где допустимо лишь кратковременное переключение без генератора.

Важно: АВР ТСР1 не предназначен для работы с дизель-генераторными установками (ДГУ) без внешней доработки. Он контролирует наличие напряжения только по одной фазе (А), поэтому не подходит для задач, требующих контроля всех трех фаз одновременно.

Технические характеристики

• Номинальный ток: 630 А - способен коммутировать крупные нагрузки, типичные для промышленных распределительных щитов;
• Номинальное напряжение: 400 В - рассчитан на работу в трёхфазной сети 380/400 В;
• Количество полюсов: 3 - переключает все три фазы одновременно;
• Род тока: переменный (AC) - совместим только с сетями переменного тока;
• Напряжение катушки управления: 230 В - питание управляющих цепей берётся от однофазной сети 230 В;
• Разрывная мощность: 30 кА - способен безопасно отключать токи короткого замыкания до этого значения;
• Максимальное сечение кабеля: 240 мм2 - позволяет подключать массивные силовые проводники;
• Степень защиты: IP00 - отсутствие защиты от пыли и воды; устройство должно устанавливаться внутри закрытых шкафов;
• Климатическое исполнение: УХЛ3.1 - допустимо использование в помещениях с температурой от −25C до +40C и повышенной влажностью;
• Материал корпуса: пластик - легкий, не проводящий, но не защищённый от механических воздействий;
• Гарантийный срок: 84 месяца - один из самых длинных в классе аналогичных решений;
• Способ монтажа: монтажная плата - крепится на DIN-рейку или специальную плату внутри щита, не имеет собственного корпуса;
• Количество контактов: 0 - внутреннее устройство не содержит свободных контактов для подключения внешних сигналов;
• Нормативный документ: РМЦФ.640150.002ТУ - сертифицировано по техническим условиям производителя.

Совместимость и монтаж

АВР ТСР1 монтируется на монтажную плату внутри распределительного щита. Его нельзя устанавливать открыто - из-за IP00 необходимо размещать в герметичном шкафу с уровнем защиты не ниже IP54. Клеммы рассчитаны на кабели сечением до 240 мм2, что требует использования качественных наконечников и правильного момента затяжки.

Подключение выполняется по схеме: основной ввод → входы АВР, резервный ввод → другие входы, выход → нагрузка. Управление происходит через катушку 230 В, которая получает питание от любой из доступных фаз (обычно от фазы A).

Необходимо убедиться, что оба ввода имеют одинаковое напряжение и частоту - устройство не проверяет синхронизацию, только наличие напряжения.

Безопасность и стандарты

Устройство соответствует требованиям технических условий РМЦФ.640150.002ТУ. Разрывная способность 30 кА гарантирует безопасное отключение при КЗ в пределах проектных возможностей системы. Однако отсутствие степени защиты IP00 делает обязательным применение в защищённых шкафах. Наличие механической блокировки и ручного переключателя снижает риск случайного включения при обслуживании.

Преимущества

• Высокая разрывная способность (30 кА) - надёжно работает даже в условиях высоких токов КЗ;
• Долгий срок гарантии (7 лет) - свидетельствует о качестве сборки и компонентов;
• Автоматическое переключение без задержек - минимизирует простои оборудования;
• Ручной режим с блокировкой - позволяет безопасно выполнять техническое обслуживание;
• Простая схема подключения - не требует сложной настройки или программирования.

Ограничения применения

• Не поддерживает схему «электросеть–генератор» - для работы с ДГУ нужна внешняя система управления;
• Контроль напряжения только по фазе А - не определяет отказ других фаз, что может привести к некорректному включению при однофазном обрыве;
• IP00 - невозможно использовать вне закрытого шкафа;
• Нет интерфейса связи - отсутствуют релейные выходы, RS-485, Ethernet - невозможна интеграция в SCADA-системы;
• Только для AC - не работает с постоянным током, батареями, ИБП.

Примеры использования

• Промышленный цех с двумя вводами от соседних трансформаторных подстанций;
• Жилой дом с резервным вводом от другой ЛЭП;
• Административное здание, где важно сохранить освещение и лифт при отключении основного питания;
• Объекты с ограниченным бюджетом, где установка ДГУ экономически невыгодна, но необходима резервная линия.

Практические советы

• При проектировании учтите, что АВР ТСР1 не реагирует на обрыв фаз B и C - если требуется контроль всех фаз, выбирайте другую модель;
• Из-за отсутствия защиты IP00 всегда используйте шкаф с плотно закрывающейся дверью и термовентиляцией;
• Проверьте соответствие сечения кабелей (до 240 мм2) и момент затяжки клемм - недостаточное усилие вызывает нагрев;
• При использовании в холодных регионах (УХЛ3.1) следите, чтобы температура в шкафу не опускалась ниже −25 C;
• Регулярно проверяйте работоспособность ручного переключателя и блокировок - они должны легко переводиться в положение «ручной» для ремонта.
