Устройство автоматического ввода резерва ( АВР ) NXZB-63H/4CT RS-485 63A D20 (R) | 171639 CHINT

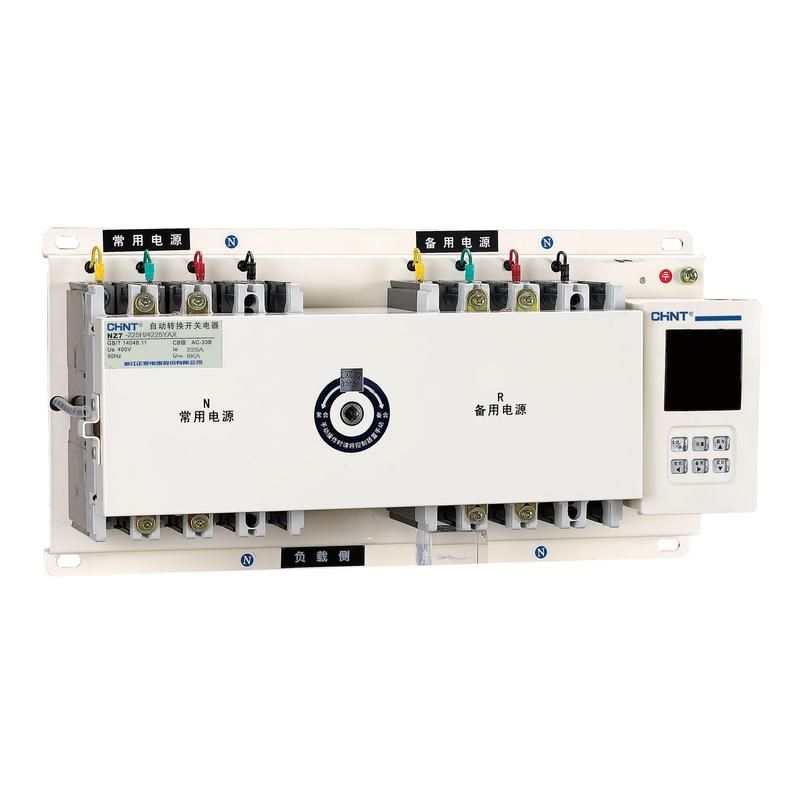

Устройство автоматического ввода резерва NXZB-63H/4CT RS-485 D63 (R) от CHINT предназначено для бесперебойного питания критичных нагрузок за счет автоматического переключения между основным и резервным источниками электроэнергии. Подходит для промышленных и коммунальных объектов с трёхфазной сетью 400 В и током до 63 А.

Назначение и область применения

Устройство автоматического ввода резерва NXZB-63H/4CT RS-485 D63 (R) обеспечивает автоматическое переключение нагрузки между двумя источниками питания - основным и резервным - при исчезновении или упаде напряжения на основном. Это предотвращает простои оборудования в случае аварийного отключения сети.

Применяется в системах электроснабжения, где важна непрерывность работы: многоквартирные дома, больницы, серверные помещения, насосные станции, системы вентиляции, промышленные линии и другие объекты с трёхфазными сетями 400 В.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который устройство может безопасно коммутировать;
• Номинальное напряжение: 400 В - работает в сетях переменного тока 50 Гц с напряжением до 415 В;
• Количество полюсов: 4 - управляет всеми тремя фазами и нулевым проводником одновременно;
• Разрывная мощность: 17 кА - способность выдерживать и отключать сверхтоки при коротком замыкании без повреждений;
• Защита от перегрева: да - внутренний термический механизм отключает контакты при превышении допустимой температуры;
• Интерфейс связи: RS-485 - позволяет интегрировать устройство в системы управления и удалённого контроля (SCADA, АСУ ТП);
• Серия: NXZB - промышленная серия от CHINT, предназначенная для надёжной работы в условиях повышенных требований.

Совместимость и монтаж

Устройство NXZB-63H/4CT RS-485 D63 (R) устанавливается в распределительных щитах с DIN-рейкой 35 мм. Для подключения требуется доступ к двум источникам питания (основному и резервному) и нагрузке. Все три фазы и ноль должны быть подведены к соответствующим клеммам устройства.

RS-485-интерфейс требует подключения двухпроводной шины связи с соблюдением полярности A/B. Максимальная длина кабеля - до 1200 метров при скорости передачи до 115,2 кбит/с. Для защиты от помех рекомендуется использовать экранированный кабель и заземление экрана в одной точке.

Необходимо убедиться, что посадочные размеры совпадают с другими аппаратами в щите - габариты устройства соответствуют стандартным рамкам для модульных автоматических выключателей.

Безопасность и стандарты

Устройство NXZB-63H/4CT RS-485 D63 (R) соответствует требованиям IEC 60947-6-1 для автоматических устройств ввода резерва. Разрывная мощность 17 кА гарантирует безопасную работу даже при высоких токах КЗ. Защита от перегрева снижает риск возгорания при длительной перегрузке.

Преимущества

• Автоматическое переключение без участия оператора - минимизирует время простоя;
• Поддержка RS-485 - позволяет контролировать состояние АВР из центральной системы;
• Четыре полюса обеспечивают полное отключение всех проводников, включая ноль - повышает безопасность обслуживания;
• Высокая разрывная мощность - надёжно работает в сетях с большой короткозамкнутой мощностью;
• Встроенная защита от перегрева - продлевает срок службы контактов и снижает вероятность отказа.

Ограничения применения

• Не предназначен для работы при напряжении выше 415 В - использование в сетях 690 В невозможно;
• Максимальный ток 63 А - нельзя применять для нагрузок свыше этого значения; для более мощных систем нужны модели серии NXZB с током 100–630 А;
• Не имеет встроенной батареи резервного питания - требует внешнего источника сигнализации и управления при отключении основного питания;
• RS-485 требует настройки протокола - без программирования через ПЛК или SCADA сигналы не будут интерпретированы;
• Не подходит для частотных преобразователей или несинусоидальных нагрузок - возможны ложные срабатывания.

Примеры использования

• Жилой дом с резервным дизель-генератором - при отключении городской сети АВР запускает генератор и переводит нагрузку на него;
• Цех с конвейерной линией - сохраняет работу оборудования при кратковременных перебоях в энергоснабжении;
• Аптека или медицинский пункт - обеспечивает бесперебойную работу холодильников и жизнеобеспечивающих приборов;
• Телефонная станция или серверная - предотвращает потерю данных при отключении основного питания.

Практические советы

• Перед установкой проверьте соответствие напряжения и тока ваших источников - превышение параметров вызывает выход из строя;
• Обязательно используйте отдельные автоматы защиты на входах основного и резервного питания - они не заменяются функциями АВР;
• Настройте задержку переключения (если поддерживается прошивкой): слишком быстрое переключение может вызвать импульсы напряжения;
• Проверьте правильность подключения нулевого провода - неверное соединение может привести к сбоям в работе или опасному потенциалу на корпусе;
• Для диагностики через RS-485 используйте специализированное ПО от CHINT или универсальные протоколы Modbus RTU;
• Регулярно тестируйте работу АВР - хотя бы один раз в месяц, чтобы убедиться в исправности механических контактов и логики переключения.
