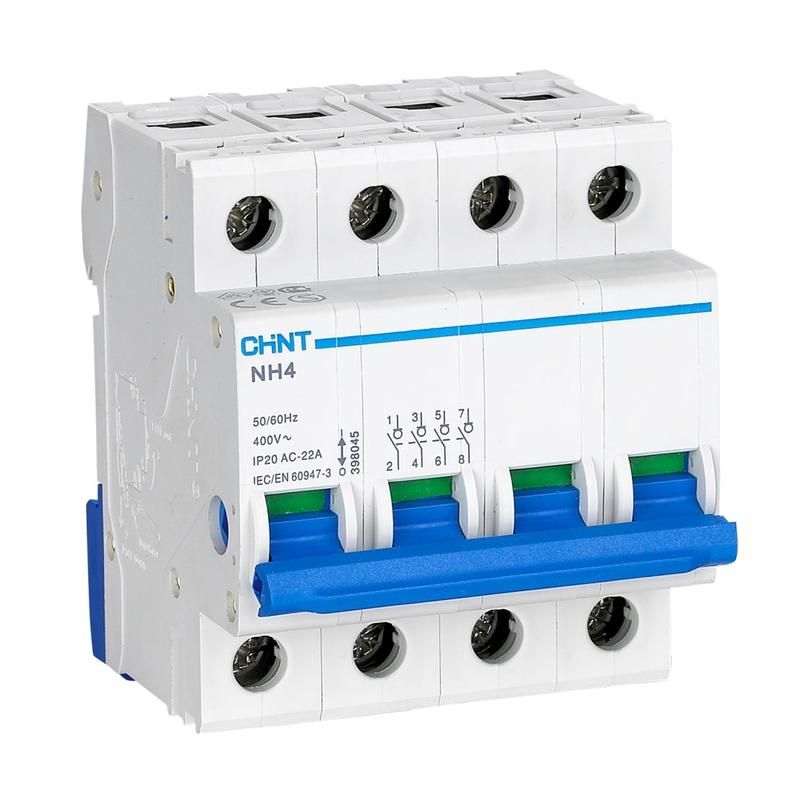

Выключатель нагрузки NH4 4P 63A (DB) (R) | 398047 CHINT

Выключатель нагрузки 4 полюса 63 ампер NH4 (R) от CHINT - устройство для безопасного ручного отключения и включения электрической нагрузки в распределительных щитах. Артикул 398047 предназначен для работы в промышленных, жилых и общественных объектах с напряжением до 415 В.

Назначение и область применения

Выключатель нагрузки 4 полюса 63 ампер NH4 (R) используется для ручного коммутирования электрических цепей при нормальных условиях эксплуатации. Он обеспечивает надёжное физическое отключение питания - необходимое перед техобслуживанием, ремонтом или заменой оборудования. Подходит для установки в конце линии: в конечных распределительных щитах, у групповых потребителей, на входе в оборудование. Применяется в системах с переменным током 50/60 Гц, напряжением до 415 В.

Технические характеристики

• Номинальный ток: 63 А - максимальная постоянная нагрузка, которую можно безопасно коммутировать;
• Число полюсов: 4 - позволяет отключать все фазы и ноль одновременно;
• Номинальное напряжение: до 415 В AC;
• Категория применения: AC22A - оптимизирован для управления активными и слегка индуктивными нагрузками (например, нагреватели, освещение, малые двигатели);
• Механическая износостойкость: 8500 циклов включения/отключения - срок службы при частых операциях без тока;
• Электрическая износостойкость: 1500 циклов - количество допустимых отключений под нагрузкой;
• Кратковременная перегрузочная способность: 12×63 А = 756 А в течение 1 секунды - выдерживает пусковые токи двигателей;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды;
• Ширина одного полюса: 18 мм - компактная сборка на DIN-рейке;
• Монтаж: на стандартную DIN-рейку 35 мм;
• Подключение: гибкий кабель, шины типа PIN и FORK - совместим с большинством типов соединений.

Совместимость и монтаж

Выключатель нагрузки 4 полюса 63 ампер NH4 (R) легко интегрируется в существующие распределительные щиты благодаря стандартизированному монтажу на DIN-рейке. Ширина устройства составляет 72 мм (4 × 18 мм), что соответствует типичной плотности компоновки. Для подключения используйте провода сечением до 25 мм2 (по данным производителя). Клеммы рассчитаны на момент затяжки 1,8–2,2 Нм - соблюдайте этот момент, чтобы избежать повреждения контактов. Устройство совместимо с другими элементами серии NH4: одинаковый шаг, форма корпуса и система фиксации позволяют использовать его в составе модульных решений.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-3 и ГОСТ Р 50030.3. Сертифицирован для использования в сетях с уровнем загрязнения 2 - то есть в помещениях с обычным уровнем пыли и отсутствием проводящей среды. Отсутствие высокой степени защиты (IP20) требует установки внутри закрытых щитов. Не предназначен для эксплуатации во взрывоопасных, влажных или открытых зонах.

Преимущества

• Физический разрыв цепи - гарантирует полное отсутствие напряжения после отключения, что важно для безопасности персонала;
• Устойчивость к импульсным нагрузкам - способен выдерживать пусковые токи до 756 А;
• Гибкость подключения - поддерживаются как кабели, так и шины PIN/FORK, что ускоряет монтаж;
• Долгий срок службы механики - 8500 циклов обеспечивают работу даже при частом использовании;
• Совместимость с сериями других производителей - форм-фактор NH4 является де-факто стандартом в Европе и России.

Ограничения применения

• Не предназначен для автоматического отключения - не имеет теплового или электромагнитного расцепления; требуется дополнительная защита (автоматические выключатели, предохранители);
• IP20 - нельзя устанавливать вне щита, в сырых, пыльных или наружных условиях;
• Не рассчитан на частое включение/отключение под нагрузкой - максимум 1500 циклов; для часто коммутируемых цепей лучше применить контактор;
• Не работает как рубильник для токов выше 63 А - превышение номинала вызывает перегрев и выход из строя.

Примеры использования

• Вводной выключатель в распределительном щите торгового центра для отключения группы светильников;
• Разъединитель на входе станка с ЧПУ для проведения техобслуживания;
• Отключающее устройство перед частотным преобразователем в системе вентиляции;
• Коммутирующий элемент в щите насосной станции для аварийного отключения.

Практические советы

• Перед монтажом проверьте соответствие номинального тока нагрузки - 63 А - реальной мощности подключаемого оборудования. Перегрузка снижает срок службы;
• Обязательно используйте пломбы или замки на рычаге выключателя при выполнении работ - это требование правил техники безопасности;
• При подключении шин типа PIN/FORK убедитесь, что они правильно зафиксированы - плохой контакт вызывает нагрев;
• Для удобства обслуживания сочетайте выключатель с сигнализацией положения (индикация “ВКЛ/ОТКЛ”) - хотя сам прибор не имеет её, он совместим с внешними указателями;
• Запасайте запасные механизмы - в случае износа контактов возможно заменить только внутреннюю часть, сохранив корпус и рейку.
