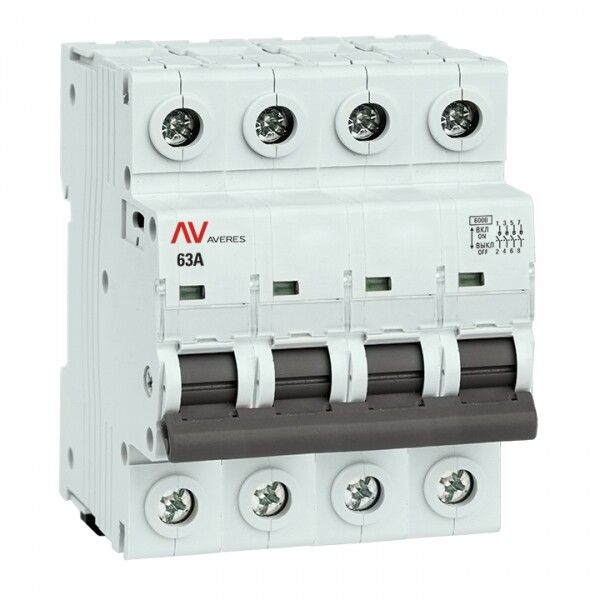

Выключатель нагрузки AVN 4P 63A AVERES | avn-4-63-av EKF

Выключатель нагрузки 4-полюсный 63A AVN от EKF (артикул avn-4-63-av) предназначен для безопасного ручного отключения и включения электрических цепей переменного тока до 63 А. Он используется там, где нужна надёжная механическая коммутация, но не требуется автоматическая защита от КЗ.

Назначение и область применения

Выключатель нагрузки 4-полюсный 63A AVN применяется для ручного управления питанием оборудования в цепях переменного тока. Подходит для отключения активных и слабоиндуктивных нагрузок — например, нагревательных элементов, освещения, насосов, вентиляторов и двигателей, которые уже защищены предохранителями или автоматическими выключателями. Не является устройством защиты от короткого замыкания — его задача — обеспечить удобное и видимое отключение цепи при обслуживании или аварийной ситуации.

Технические характеристики

• Номинальный ток: 63 А — максимальный постоянный ток, который выключатель может коммутировать при рабочих условиях;
• Номинальное напряжение: 400 В AC — рассчитан на трёхфазную сеть с заземлением (380–415 В);
• Отключающая способность при КЗ: 6 кА — способен выдерживать кратковременный ток короткого замыкания до этой величины без разрушения, но не отключает его автоматически;
• Число полюсов: 4 — управляет всеми фазами и нулём одновременно; подходит для систем TN-S и TT;
• Тип включения: ручной OFF — только механическое положение “вкл” / “выкл”, без автоматического расцепления;
• Степень защиты IP20 — защищён от прикосновения пальцами и крупным инструментом, но не от пыли и воды;
• Способ монтажа: DIN-рейка 35 мм — устанавливается в щитах по стандарту IEC 60715;
• Модульная ширина: 4 модуля (72 мм) — занимает место в щите аналогично четырём стандартным автоматам;
• Глубина монтажа: 50 мм — требует свободного пространства за рейкой;
• Рукоятка: рычаг типа “ручка” — позволяет легко определить состояние (вкл/выкл) визуально;
• Количество НРК: 1 — один контакт для сигнализации состояния (например, для индикации включения);
• Максимальная мощность лампы: 400 Вт — допустимая нагрузка для сигнальной лампы, подключаемой через вспомогательный контакт.

Совместимость и монтаж

Выключатель нагрузки 4-полюсный 63A AVN совместим со стандартными DIN-рейками шириной 35 мм. Установка выполняется путём защёлкивания на рейку — никаких болтов или креплений не требуется. Для подключения используются винтовые зажимы на входе и выходе каждого полюса. Максимальное сечение провода — 25 мм² (по типичному для таких устройств). Обязательно соблюдать порядок подключения: фазы L1–L3 и N должны быть правильно распределены между полюсами. После установки проверьте плотность затяжки контактов — недостаточно затянутый винт вызывает перегрев.

Безопасность и стандарты

Выключатель нагрузки 4-полюсный 63A AVN соответствует требованиям ГОСТ Р 50030.3-2012, что эквивалентно международному стандарту МЭК 60947-3:2008. Это гарантирует соответствие безопасности, испытаниям на износ и термическую стойкость. Примечание: не имеет функции автоматического отключения при перегрузке или КЗ — обязательно используйте его в паре с предохранителем или автоматическим выключателем.

Преимущества

• Визуальное определение состояния — рукоятка четко показывает “вкл” или “выкл”;
• Удобство обслуживания — можно отключить всю цепь одним движением, даже при наличии нескольких потребителей;
• Надёжная механическая конструкция — не содержит электроники, работает в любых температурных условиях;
• Поддержка сигнализации — наличие одного НРК позволяет подключить индикатор состояния;
• Интеграция в щиты EKF — совпадает по габаритам и цветовой схеме с другим оборудованием серии Averes.

Ограничения применения

• Не использовать для защиты от короткого замыкания — не имеет теплового или электромагнитного расцепителя;
• Не применять в цепях с высокой индуктивностью без дополнительной защиты (например, RC-цепочки или варисторов) — возможны дуговые пробои при отключении двигателей;
• Не устанавливать во влажных помещениях — степень защиты IP20 не защищает от брызг и пыли;
• Не рекомендован для частого включения/отключения более 10 раз в час — срок службы механизма ограничен;
• Не подходит для DC-цепей — только для переменного тока (AC).

Примеры использования

• Отключение питания трёхфазного станка перед техобслуживанием;
• Ручное отключение группы светильников в производственном помещении;
• Коммутация системы вентиляции с контролируемым доступом;
• Обеспечение видимого разрыва цепи в соответствии с правилами охраны труда (ЛЭП, ремонтные работы);
• Использование в качестве главного рубильника в распределительном щите малого предприятия.

Практические советы

• Выбирайте этот выключатель, когда вам нужен просто удобный разрыв цепи, а не автоматическая защита — для защиты используйте автоматический выключатель впереди по цепи;
• При монтаже в щитке оставляйте минимум 10 мм свободного места вокруг устройства для теплоотвода;
• Если планируете подключить индикатор, убедитесь, что его мощность не превышает 400 Вт — иначе контакт перегреется;
• Проверяйте целостность контактов каждые 6–12 месяцев при интенсивном использовании — особенно после многократных отключений;
• Для систем с несколькими источниками питания (резервирование) используйте выключатель нагрузки 4-полюсный 63A AVN как часть интерлок-системы — он обеспечивает физическое отключение всех полюсов.
