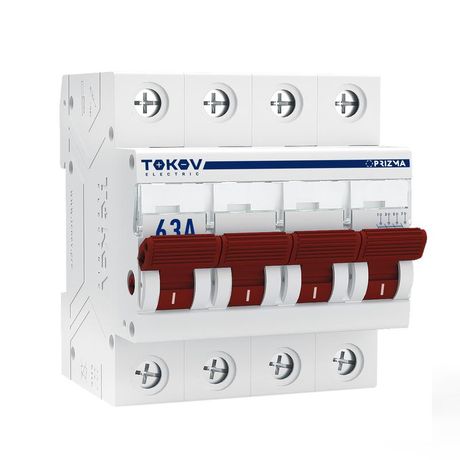

Выключатель нагрузки модульный 4п 63А PRIZMA TOKOV Electric TKE-PZ60-MDSI-4-63

Выключатель нагрузки модульный 4-полюсный 63 ампер от TOKOV ELECTRIC (артикул tke-pz60-mdsi-4-63) предназначен для безопасного отключения электрической цепи под нагрузкой в распределительных щитах. Он сочетает функции коммутации и разъединения, что делает его надёжным решением для промышленных и коммерческих объектов.

Назначение и область применения

Этот выключатель используется для ручного отключения и включения трёхфазной сети с заземлённой нейтралью. Подходит для управления оборудованием, где требуется физическое разрывание всех четырёх проводников - L1, L2, L3 и N. Применяется в силовых щитах на заводах, в торговых центрах, на складах и в других местах с высокой плотностью электрооборудования.

Технические характеристики

• Номинальный ток: 63 А - позволяет работать с нагрузками до этого значения без перегрева
• Номинальное напряжение: 400 В - рассчитан на использование в сетях 380–400 В переменного тока (AC)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Число полюсов: 4 - размыкает все три фазы и нулевой провод одновременно
• Монтажная ширина: 4 модуля (72 мм) - занимает стандартную ширину в DIN-рейке
• Глубина установки: 50 мм - требует минимального свободного пространства за щитом
• Цвет рычага: красный - визуально выделяет устройство, указывает на основной управляющий элемент

Совместимость и монтаж

Выключатель нагрузки модульный 4-полюсный 63 ампер монтируется на стандартную DIN-рейку типа TS35. Установка выполняется путём защёлкивания - никаких дополнительных креплений не требуется. Для подключения используются винтовые зажимы, допускающие провода сечением до 25 мм2. Обязательно соблюдать порядок подвода питания сверху и отходящих линий снизу. Кабели должны быть зачищены точно по меткам на корпусе - избыток жилы может повредить контакт.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-3 для выключателей-разъединителей. Конструкция исключает случайное включение при открытых дверцах щита. Наличие механической блокировки между положениями «ВКЛ» и «ВЫКЛ» предотвращает частичное переключение. Все контакты выполнены из медных сплавов с серебряными вставками - обеспечивают долгую работу даже при частых операциях.

Преимущества

• Полное разъединение всех четырёх проводников - обеспечивает безопасность при обслуживании
• Высокая отключающая способность (6 кА) - защищает сеть от последствий КЗ
• Стандартная компактная форма - легко помещается в типовые щиты
• Яркий красный рычаг - удобно определить состояние устройства на расстоянии
• Надёжные клеммы - поддерживают многожильные и одножильные провода без потери качества соединения

Ограничения применения

Не предназначена для защиты от перегрузок или коротких замыканий - не имеет автоматического расцепления. Не следует использовать в качестве замены автоматическому выключателю. Не рекомендуется применять в условиях постоянных вибраций, повышенной запылённости или агрессивной среды без дополнительной защиты. Также не подходит для частого включения/выключения более 10 раз в час - это снижает срок службы контактов.

Примеры использования

• Отключение трёхфазного станка перед техобслуживанием
• Разъединение питание конвейера в аварийном режиме
• Изолирование группы освещения в торговом зале
• Подготовка к ремонту системы HVAC в офисном здании

Практические советы

• При выборе убедитесь, что ваша сеть действительно использует 4-проводную систему (L+N+PE) - иначе лишний полюс будет просто занятым
• Обязательно проверьте посадочную глубину 50 мм - некоторые щиты имеют внутренние барьеры, которые могут помешать установке
• Не затягивайте клеммы слишком сильно - это деформирует медные контакты и вызовет нагрев
• Проверяйте целостность рычага после каждого отключения - износ или заклинивание могут указывать на необходимость замены
• Для частого использования лучше выбрать модель с прозрачной крышкой - так проще контролировать положение контактов без вскрытия щита
