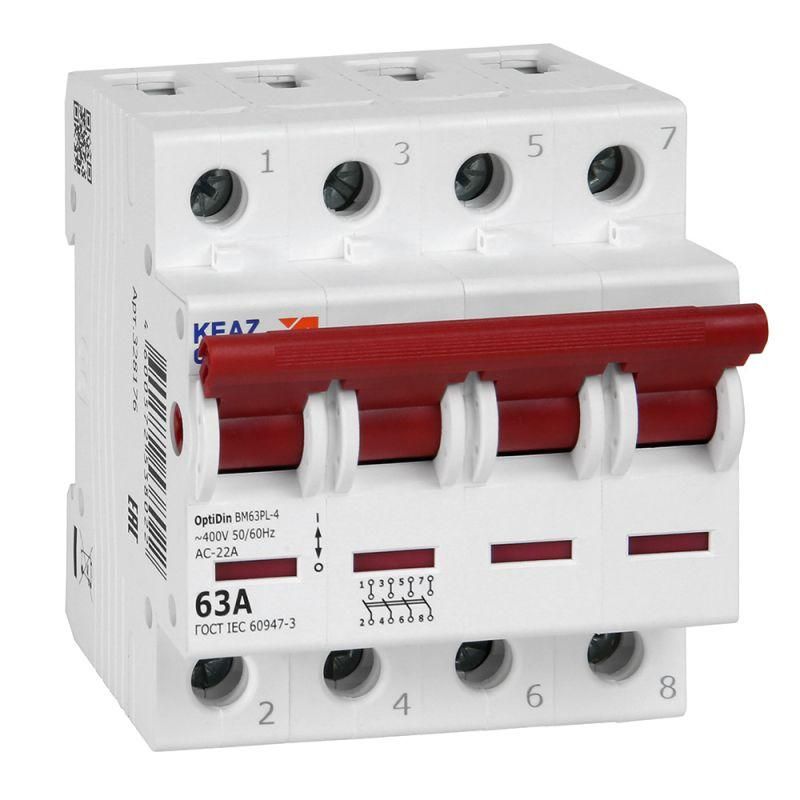

Выключатель нагрузки модульный OptiDin BM63PL-463-УХЛ3 (BM63PL) | 328176 КЭАЗ

Выключатель нагрузки модульный 4П 63А 400В OptiDin BM63PL-463-УХЛ3 (BM63PL) от КЭАЗ предназначен для безопасного отключения электрической цепи в распределительных щитах. Этот выключатель нагрузки обеспечивает механический разрыв всех четырёх фаз одновременно, что делает его идеальным решением для управления питанием всего помещения или участка сети.

Назначение и область применения

Выключатель нагрузки модульный 4П 63А 400В OptiDin BM63PL-463-УХЛ3 (BM63PL) используется исключительно для ручного отключения и включения электрической цепи под нагрузкой. Он не имеет функции автоматического отключения при перегрузке или коротком замыкании - для этого требуются автоматы. Применяется в качестве главного рубильника в вводно-распределительных щитах (ВРЩ): например, для отключения питания всей квартиры, офиса или группы оборудования. Подходит для установки в жилых, административных и промышленных объектах, где нужен надёжный визуальный разрыв цепи.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальный ток: 63 А
• Количество полюсов: 4 (трёхфазный + N)
• Тип переключения: выключатель-разъединитель - механический разрыв контактов
• Способ монтажа: крепление на DIN-рейку шириной 17,5 мм
• Модульная ширина: 4 модуля (72 мм)
• Тип рукоятки: рычаг поворотный - удобен для ручного управления
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и брызг воды

Совместимость и монтаж

Выключатель нагрузки модульный 4П 63А 400В OptiDin BM63PL-463-УХЛ3 (BM63PL) совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Устанавливается в щитах с достаточным свободным местом - занимает 4 модуля. Для подключения используйте провода сечением до 25 мм2 (медные). Обязательно соблюдайте порядок подключения: входные кабели - сверху, выходные - снизу. После монтажа проверьте плавность хода рычага: он должен перемещаться без усилий и фиксироваться в положениях «ВКЛ» и «ВЫКЛ».

Безопасность и стандарты

Выключатель нагрузки соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Несмотря на высокую надёжность разрыва, он не является устройством защиты - не реагирует на перегрузки и КЗ. Его применение допускается только в сочетании с автоматическими выключателями или предохранителями. IP20 не позволяет использовать его во влажных, пыльных или наружных условиях - только внутри закрытых щитов.

Преимущества

• Механическая надёжность: размыкание контактов происходит без дуги благодаря специальной конструкции, снижающей износ
• Чёткая визуальная индикация состояния: рычаг вверх - включено, вниз - отключено
• Изготовлен в России: компоненты и сборка КЭАЗ обеспечивают долгий срок службы даже при частых операциях
• Совместим с другими изделиями серии OptiDin BM63 - легко формируется единая система в щите

Ограничения применения

• Не применяется как средство защиты - нельзя устанавливать вместо автомата
• Не рассчитан на работу в условиях повышенной влажности, пыли, температур ниже -40C или выше +40C
• Не подходит для частого включения/выключения (более 10–15 раз в день) - это сокращает срок службы контактов
• Не предназначена для работы с постоянным током (DC) - только переменный ток AC

Примеры использования

• Главный выключатель в этажном щите многоквартирного дома
• Общий отключающий элемент перед группой автоматов в офисном щите
• Рубильник для обслуживания станка или конвейера - позволяет полностью обесточить оборудование
• Вводной выключатель в бытовом щите, когда требуется видимый разрыв цепи для безопасности при ремонте

Практические советы

• Перед установкой всегда отключайте питание и проверяйте отсутствие напряжения тестером
• Выбирайте этот выключатель нагрузки, если вам нужен именно разъединитель, а не автомат - для контроля и безопасности, а не защиты
• Не забудьте про место под него: 4 модуля = 72 мм. Если щит маленький - учтите это при планировании
• При использовании в системах с заземлением TN-S/TN-C-S - обязательно подключайте нулевой провод через этот выключатель, чтобы обеспечить полный разрыв
• Для длительной эксплуатации рекомендовано периодически осматривать контакты на наличие нагара - особенно после аварийных отключений
