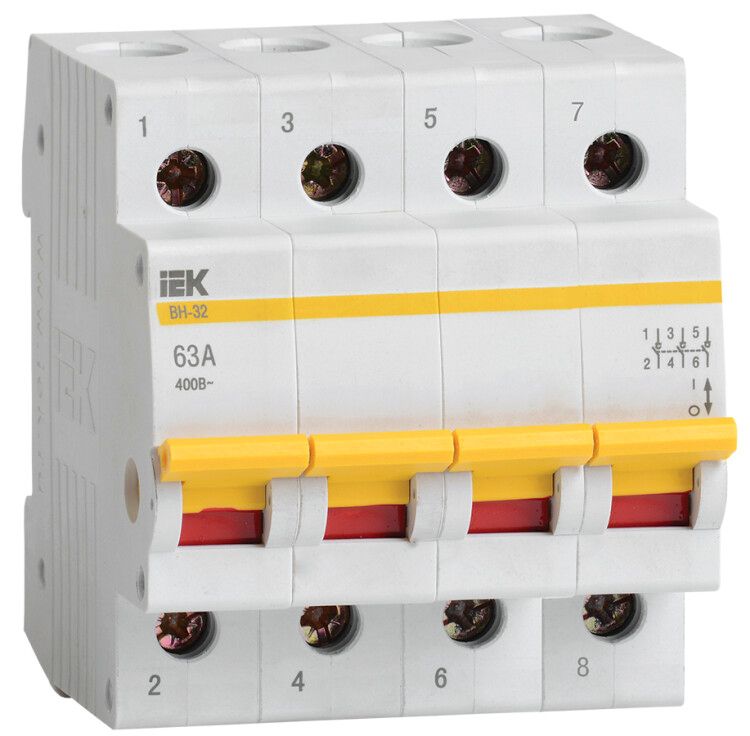

Выключатель нагрузки модульный (мини-рубильник) ВН-32 4Р 63А | MNV10-4-063 IEK

Выключатель нагрузки модульный (мини-рубильник) ВН-32 4Р 63А от IEK (ИЭК) предназначен для безопасного коммутирования цепей переменного тока в распределительных щитах. Артикул mnv10-4-063 обеспечивает надёжное отключение и разъединение при работе с нагрузкой до 63 А, что делает его универсальным решением для промышленных и бытовых систем.

Назначение и область применения

Выключатель нагрузки модульный (мини-рубильник) ВН-32 4Р 63А используется для включения, отключения и разъединения электрических цепей при номинальном токе. Он не рассчитан на автоматическое отключение при КЗ — для этого требуются автоматы. Применяется в качестве ручного разъединителя перед оборудованием, которое нуждается в изоляции от сети: частотные преобразователи, пускатели, нагреватели, станки, конвейеры, системы освещения. Подходит для установки в силовые и распределительные шкафы.

Технические характеристики

• Номинальный ток: 63 А
• Количество полюсов: 4
• Номинальное напряжение: 400 В AC
• Способ монтажа: DIN-рейка 35 мм
• Количество модулей: 4 (занимает 4 модуля в щите)
• Максимальное сечение кабеля: 35 мм²
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и влаги)
• Исполнение рукоятки: тумблер с фиксацией в двух положениях
• Климатическое исполнение: УХЛ4 (работает при температуре от –40 °C до +50 °C)
• Срок службы: 15 лет (при соблюдении условий эксплуатации)
• Нормативный документ: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008)

Совместимость и монтаж

Выключатель нагрузки модульный (мини-рубильник) ВН-32 4Р 63А совместим с любыми DIN-рейками стандарта EN 60715. Монтаж осуществляется путём защёлкивания на рейку — механизм имеет двойную фиксацию, исключающую случайное выпадение. Для подключения используются зажимы с насечками, обеспечивающие прочное соединение даже при многократных вибрациях. Кабель сечением до 35 мм² можно подключить без предварительной опрессовки, но рекомендуется использовать наконечники для повышения надёжности. Обязательно отключите питание перед работой — устройство не имеет дугогашения и не предназначено для отключения под нагрузкой выше 63 А.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.3-2012 и МЭК 60947.3-2008, что гарантирует соответствие международным нормам безопасности. IP20 обеспечивает защиту от прямого доступа к токоведущим элементам, но не защищает от внешних воздействий — поэтому устройство устанавливается только внутри закрытых щитов. Отсутствие дугогасительной камеры означает, что нельзя отключать ток выше номинала — это опасно и может вызвать повреждение контактов.

Преимущества

• Широкая рукоятка тумблера — удобнее захватывать рукой, особенно в перчатках
• Насечки на зажимах — снижают переходное сопротивление, уменьшают нагрев и усиливают механическую связь с проводом
• Двойная фиксация на DIN-рейке — исключает самопроизвольное отсоединение
• Работает в широком диапазоне температур — подходит для холодных помещений и неотапливаемых объектов
• Чёткая визуальная индикация состояния — положение тумблера показывает, включен ли контакт

Ограничения применения

• Не является автоматическим выключателем — не отключает при перегрузке или КЗ
• Нельзя применять для отключения тока выше 63 А — возможен выход из строя и возгорание
• IP20 запрещает использование вне закрытых щитов — не подходит для открытых площадок, улиц, сырых помещений
• Не предназначен для частого включения/выключения под нагрузкой — максимальная частота операций указана в техпаспорте (обычно 1–2 раза в день)
• Не имеет сигнализирующих контактов — не поддерживает удалённый контроль состояния

Примеры использования

• Разъединение питания частотного преобразователя перед обслуживанием
• Отключение группы мощных нагревателей в термокамере
• Ручное управление питанием конвейерной линии
• Обеспечение видимого разрыва цепи в соответствии с правилами безопасности (например, при блокировке энергообъекта LOTO)
• Подключение вводного устройства в щитах малой мощности вместо рубильника

Практические советы

• Выбирайте этот выключатель только тогда, когда вам нужен именно разъединитель, а не защита — для защиты используйте автоматический выключатель в паре
• При подключении кабеля сечением 25–35 мм² проверьте плотность затяжки — недостаточно затянутый зажим греется, слишком сильно — деформирует металл
• Убедитесь, что в вашем щите есть место под 4 модуля — другие устройства (например, УЗО) тоже занимают места
• Для работы в условиях повышенной вибрации (станки, компрессоры) дополнительно закрепите корпус хомутами
• Проверяйте состояние контактов каждые 1–2 года — при появлении следов окисления или подгорания замените устройство
• Arтикул mnv10-4-063 — единственный вариант в серии KARAT с таким сочетанием полюсов и тока; аналоги других брендов могут отличаться по форме и месту крепления
