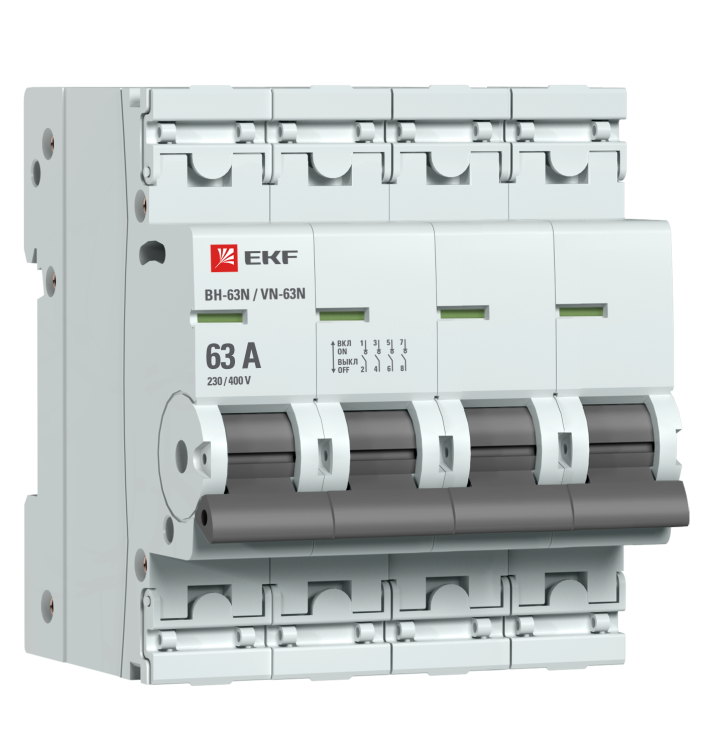

Выключатель нагрузки 4P 63А ВН-63N PROxima| S63463 | EKF

Выключатель нагрузки 4 полюса 63 А ВН-63N от EKF PROxima - это механический коммутационный аппарат для безопасного включения и отключения электрических цепей переменного тока до 63 А. Подходит для управления двигателями, нагревательными элементами и другими активными и индуктивными нагрузками, уже защищенными автоматическими выключателями или предохранителями.

Назначение и область применения

Выключатель нагрузки 4 полюса 63 А ВН-63N используется для ручного отключения и включения электрических цепей в условиях, где требуется частое управление нагрузкой, но не нужна защита от КЗ или перегрузки. Применяется в качестве разъединителя перед устройствами защиты - например, перед автоматическим выключателем или тепловым реле. Часто встречается в распределительных щитах промышленного оборудования, на станках, конвейерах, системах вентиляции и насосных установках.

Технические характеристики

• Номинальное напряжение: 400 В (переменный ток AC)
• Номинальный ток: 63 А
• Количество полюсов: 4
• Тип аппарата: выключатель-разъединитель нагрузки
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и воды
• Модульная ширина: 4 модуля (обычно 72 мм)
• Глубина монтажа: 50 мм
• Количество нормально разомкнутых контактов: 4 - каждый полюс имеет один контакт, замыкающий цепь при включении
• Количество переключающих контактов: 0 - аппарат не имеет вспомогательных контактов для сигнализации

Совместимость и монтаж

Выключатель нагрузки 4 полюса 63 А ВН-63N монтируется на стандартную DIN-рейку типа TS35. Устройство фиксируется двумя защелками на корпусе - достаточно вставить его в рейку и нажать до характерного щелчка. Для подключения используются винтовые зажимы, расположенные сзади. Доступ к зажимам закрывается пластиковыми крышками, которые можно запечатывать пломбой. Глубина монтажа 50 мм позволяет установить аппарат даже в компактных щитах. Ширина 4 модуля требует соответствующего места в распределительном щите.

Безопасность и стандарты

Выключатель нагрузки 4 полюса 63 А ВН-63N соответствует требованиям к механическим коммутационным аппаратам для эксплуатации в сетях переменного тока. Отсутствие функции защиты от сверхтоков делает его не самостоятельным средством защиты - он всегда должен использоваться совместно с автоматическим выключателем или предохранителем. Цветовой индикатор на лицевой панели показывает реальное положение контактов: «ON» - включен, «OFF» - отключен. Это снижает риск ошибочного обслуживания. Пластиковые крышки на зажимах препятствуют случайному прикосновению к токоведущим частям после монтажа.

Преимущества

• Улучшенная конструкция корпуса с дополнительными заклепками повышает жесткость и долговечность
• Цветовой индикатор состояния контактов позволяет визуально контролировать положение аппарата без вскрытия щита
• Пластиковые крышки на зажимах обеспечивают безопасность и возможность опломбировки для контроля доступа
• Удобная рукоятка управления обеспечивает четкое и надежное переключение даже при износе механизма
• Поддерживает работу с активными и индуктивными нагрузками, включая электродвигатели

Ограничения применения

• Не предназначен для защиты от коротких замыканий и перегрузок - обязательно использование в паре с автоматическим выключателем
• Степень защиты IP20 не допускает установку во влажных, пыльных или открытых помещениях
• Отсутствуют вспомогательные контакты - нельзя использовать для дистанционной сигнализации состояния
• Не рассчитан на частое включение/отключение более 10–15 раз в час - длительная работа в режиме частых коммутаций снизит срок службы

Примеры использования

• Разъединитель перед МПЗ (магнитным пускателем) на станке с асинхронным двигателем
• Ручное отключение питания группы нагревательных элементов в термокамере
• Изолирующее устройство в распределительном щите промышленного участка для проведения техобслуживания
• Аппарат для отключения насосной группы в системе водоснабжения

Практические советы

• Выбирая место установки, учтите глубину 50 мм - проверьте свободное пространство внутри щита
• При подключении используйте провода сечением до 25 мм2 - это соответствует рекомендациям для токов до 63 А
• Обязательно запечатывайте крышки зажимов пломбой, особенно в местах с ограниченным доступом
• Не используйте выключатель как единственный защитный аппарат - всегда сочетайте его с автоматом или предохранителем
• Проверяйте состояние индикатора перед работой - он показывает фактическое положение контактов, а не положение рукоятки
• При необходимости замены - отключите питание всей цепи; не отключайте только сам выключатель, если есть другие источники питания
