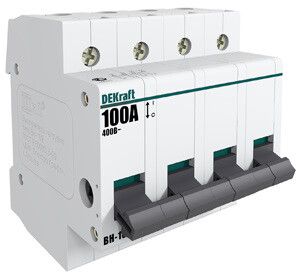

Выключатель нагрузки 4Р 63А ВН-102 | 17015DEK DEKraft APC

Выключатель-разъединитель 4-полюсный 63А ВН-102 от DEKraft предназначен для ручного отключения и включения электрических цепей до 400 В в распределительных щитах. Этот аппарат сочетает функции коммутации и создания видимого разрыва цепи, что делает его важным элементом безопасности при обслуживании оборудования.

Назначение и область применения

Выключатель-разъединитель 4-полюсный 63А ВН-102 используется для ручного отключения электрических цепей напряжением до 400 В. Он применяется в качестве основного средства отключения перед проведением техобслуживания, ремонта или проверки электроустановок. Подходит для установки в распределительных щитах промышленных объектов, производственных линий, систем автоматизации и других местах, где требуется надёжный физический разрыв цепи.

Технические характеристики

• Номинальное напряжение: 400 В
• Номинальный ток: 63 А
• Количество полюсов: 4
• Тип устройства: выключатель-разъединитель нагрузки
• Управление: поворотная рукоятка
• Способ монтажа: на DIN-рейку (занимает 4 модуля)
• Подключение силовых проводов: винтовые зажимы
• Максимальное сечение кабеля: 55 мм²
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Климатическое исполнение: УХЛ4 (для работы в помещениях с умеренным и холодным климатом, без конденсации)
• Конструкция: предназначена для внутренней установки в шкафах и щитах
• Нормативное соответствие: ГОСТ Р 50030.3-2012

Совместимость и монтаж

Выключатель-разъединитель 4-полюсный 63А ВН-102 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть корпус на рейке — дополнительные крепления не требуются. Каждый полюс имеет винтовые зажимы для подключения медных жил сечением до 55 мм². Перед подключением убедитесь, что кабель зачищен на нужную длину и плотно затянут — слабый контакт вызывает нагрев. Монтаж допускается в любом положении, но рекомендуется устанавливать устройство вертикально для удобства оперирования рукояткой.

Безопасность и стандарты

Выключатель-разъединитель 4-полюсный 63А ВН-102 соответствует требованиям ГОСТ Р 50030.3-2012, который регламентирует безопасность низковольтных коммутационных аппаратов. Конструкция предусматривает специальные мостиковые контакты, предотвращающие пробой дуги через изоляцию — это снижает риск возгорания при отключении под нагрузкой. Цвет рукоятки — красный, что соответствует правилам маркировки аварийных и отключающих устройств. IP20 не обеспечивает защиту от пыли и брызг — устройство можно использовать только внутри закрытых щитов.

Преимущества

• Надёжный разрыв цепи благодаря мостиковым контактам — исключён риск дугового замыкания между полюсами.
• Усиленная рукоятка рассчитана на многократные включения и отключения — срок службы выше среднего.
• Простой монтаж на DIN-рейку позволяет быстро заменить или установить устройство в уже собранный щит.
• Чёткая визуальная индикация состояния: открытая рукоятка = отключено, закрытая = включено.
• Совместим с проектными решениями DEKraft — легко интегрируется в комплектацию щитов по каталогу производителя.

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой — не является автоматическим выключателем.
• IP20 запрещает использование вне закрытых щитов — нельзя устанавливать на улице или во влажных помещениях без дополнительной защиты.
• Отсутствуют вспомогательные контакты (НО и НЗ) — невозможно подключить сигнализацию или блокировки.
• Не работает при температуре ниже -25 °C — климатическое исполнение УХЛ4 ограничивает применение в экстремальных условиях.

Примеры использования

• Главный отключающий аппарат в распределительном щите станка с трёхфазным двигателем.
• Изолирующее устройство перед ремонтными работами на конвейере или насосной группе.
• Ручной рубильник в щите питания системы вентиляции с четырьмя фазами.
• Элемент секционирования в щитах промышленных цехов для безопасного отключения участков сети.

Практические советы

• Перед каждым отключением убедитесь, что нагрузка отключена — даже этот аппарат не рассчитан на частое отключение под большой ток.
• Проверяйте момент затяжки винтов — переусердствовать нельзя, чтобы не повредить пластиковые зажимы.
• При сборке щита оставьте свободное место вокруг аппарата — он греется при работе, и нужна вентиляция.
• Обязательно используйте пломбы или замки на рукоятке при выполнении работ — это требование норм безопасности.
• Если вам нужны сигналы состояния (включено/выключено), выбирайте модели с вспомогательными контактами — ВН-102 таких не имеет.
