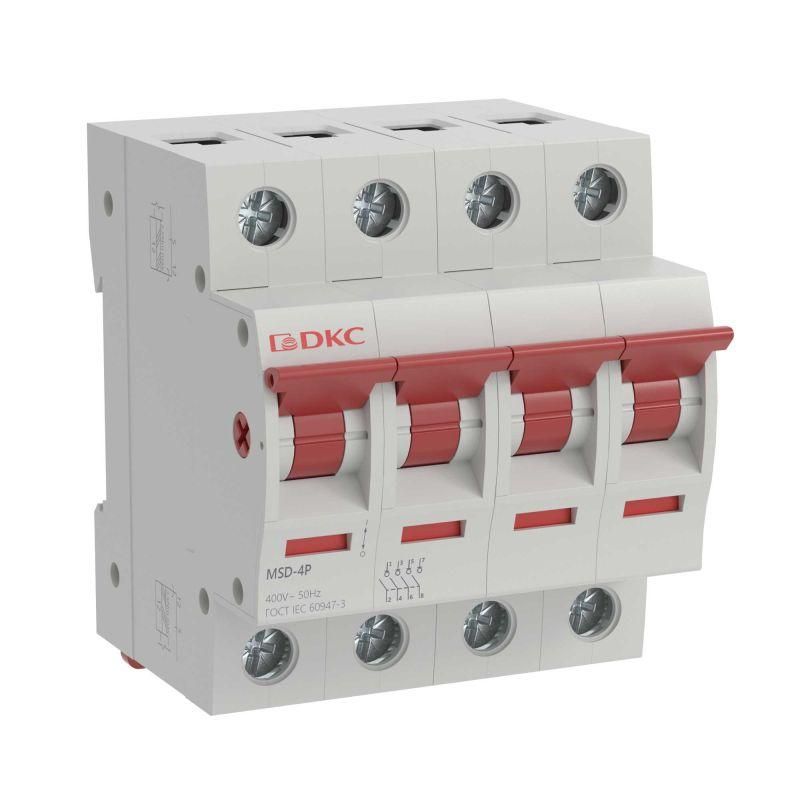

Выключатель нагрузки модульный YON MSD 4P 63A | MSD-4P63 DKC ДКС

Выключатель нагрузки модульный четырёхполюсный 63А MSD (артикул msd-4p63) от бренда DKC предназначен для безопасного включения и отключения электрических цепей до 63 А в распределительных щитах. Он работает в штатных условиях, не рассчитан на аварийные отключения, что делает его идеальным решением для управления оборудованием в промышленных и коммерческих объектах.

Назначение и область применения

Выключатель нагрузки модульный четырёхполюсный 63А MSD используется для ручного коммутирования трёхфазных цепей с заземлённой нейтралью. Подходит для частых операций включения/выключения в нормальных режимах - например, при запуске и остановке двигателей, нагревательных элементов, освещения или другого оборудования, где не требуется автоматическая защита от КЗ или перегрузки.

Часто устанавливается в качестве главного рубильника перед группой автоматических выключателей или вводным устройством в щите. Применяется на заводах, в цехах, торговых центрах, офисных зданиях и других местах с распределительными щитами на DIN-рейке.

Технические характеристики

• Номинальный ток: 63 А - способен длительно проводить ток до этого значения без перегрева;
• Номинальное напряжение: 400 В - рассчитан на работу в трёхфазных сетях 380–400 В переменного тока;
• Количество полюсов: 4 - управляет тремя фазами и нулевым проводником одновременно;
• Количество НО контактов: 4 - все полюса имеют нормально замкнутые контакты, которые размыкаются при переводе рычага в положение “Off”;
• Способ монтажа: DIN-рейка - легко устанавливается на стандартную рейку шириной 35 мм;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не защищён от пыли и воды;
• Вид рукоятки: рычаг перекидной - обеспечивает чёткую визуализацию состояния (“On/Off”), удобен для быстрого действия;
• Цвет рычага: белый - контрастный, хорошо виден в щитах с темным фоном.

Совместимость и монтаж

Выключатель нагрузки модульный четырёхполюсный 63А MSD совместим со всеми типами DIN-реек по ГОСТ Р МЭК 60715. Устанавливается в щитах с минимальной глубиной 90 мм. Для подключения используются винтовые зажимы - рекомендуется использовать жилы сечением от 1,5 до 25 мм2 (медные). Перед установкой проверьте соответствие посадочного места: габариты устройства позволяют размещать до трёх таких выключателей на одной рейке в одном ряду.

Не требует специального инструмента - достаточно отвертки. После монтажа убедитесь, что рычаг свободно перемещается между положениями “I” и “O”, без заклинивания.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Выполнено из самозатухающего пластика, устойчивого к возгоранию. Отключение происходит механически - без зависимости от сети, что повышает надёжность. Однако он не имеет функции автоматического отключения при перегрузке или коротком замыкании - для этих целей необходимо применять дополнительные автоматы.

Преимущества

• Четкая визуальная индикация состояния благодаря перекидному рычагу - сразу видно, включен ли прибор;
• Максимальная надёжность механического контакта - нет электроники, которая может выйти из строя;
• Легкий монтаж и компактность - занимает всего один модуль (17,5 мм) на DIN-рейке;
• Поддержка всех четырёх проводников - позволяет отключать ноль, что важно для безопасности обслуживания;
• Изготовлен в рамках серии YON max - известна долговечностью и качественной сборкой от DKC.

Ограничения применения

Выключатель нагрузки модульный четырёхполюсный 63А MSD нельзя использовать как средство защиты от сверхтоков. Он не реагирует на перегрузки или короткие замыкания - обязательно сочетайте его с автоматическими выключателями. Также не применяйте в помещениях с высокой влажностью, пылью или агрессивной средой - степень защиты IP20 не допускает воздействия внешних факторов. Не предназначена для частого включения-выключения при больших токовых импульсах (например, мощные двигатели с высоким пусковым током без предварительного снижения).

Примеры использования

• Главный выключатель перед группой автоматов в щите насосной станции;
• Ручное отключение питания конвейера на производстве перед техобслуживанием;
• Управление питанием группы светильников в торговом зале;
• Отключение трехфазного теплового оборудования (печей, сушилок) для планового ремонта.

Практические советы

• Перед первым включением проверьте, чтобы все провода были плотно затянуты - слабый контакт вызывает нагрев и выход из строя;
• Не используйте для управления нагрузкой выше 63 А - даже кратковременные перегрузки снизят срок службы;
• При использовании в системах с TN-S или TT заземлением - обязательное отключение нуля повышает безопасность персонала;
• Если нужна защита от КЗ - параллельно установите автоматический выключатель с подходящей характеристикой (B/C/D);
• При замене старого выключателя - убедитесь, что новый имеет те же габариты и количество полюсов - msd-4p63 полностью взаимозаменяем с аналогичными изделиями серии YON max.
