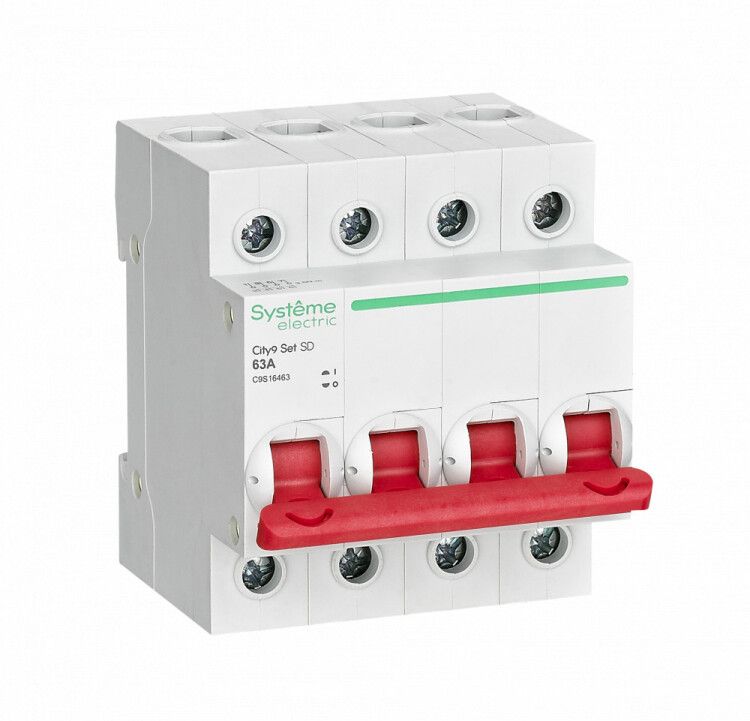

Выключатель нагрузки модульный 4П 63А City9 | C9S16463 SE APC

Выключатель нагрузки модульный 4 полюса 63 А 400 В от бренда Systeme Electric (арт. c9s16463) предназначен для безопасного коммутации силовых цепей переменного тока в распределительных щитах. Этот выключатель сочетает надежное механическое отключение с компактным монтажом на DIN-рейку, что делает его универсальным решением для промышленных и коммерческих объектов.

Назначение и область применения

Выключатель нагрузки модульный 4 полюса 63 А 400 В используется для ручного включения и отключения электрических нагрузок в трехфазных сетях напряжением до 400 В. Он не предназначен для защиты от перегрузок или коротких замыканий - эту функцию выполняют автоматические выключатели. Выключатель служит как разъединитель: он изолирует участок сети перед обслуживанием или ремонтом. Подходит для управления двигателями, нагревательными элементами, освещением и другим оборудованием, где требуется частое, но нечастое отключение без аварийных режимов.

Технические характеристики

• Количество полюсов: 4 - позволяет одновременно отключать все три фазы и ноль;
• Номинальный ток: 63 А - максимальная рабочая нагрузка при температуре +40 C;
• Номинальное напряжение: 400 В - рассчитан на использование в сетях 380–415 В переменного тока;
• Тип тока: переменный (AC) - не применяется в постоянном токе;
• Категория применения: AC-22A - предназначены для коммутации двигателей с нормальными пусковыми токами;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды;
• Монтаж: на DIN-рейку 35 мм - совместим со стандартными шинами в щитах;
• Занимаемые модули: 4 - требует места в щите шириной 72 мм (по стандарту 18 мм на модуль);
• Рукоятка управления: красная - визуально отличается от других устройств, указывает на функцию отключения.

Совместимость и монтаж

Выключатель нагрузки модульный 4 полюса 63 А 400 В устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно зафиксировать его на рейке зажимами сзади - никаких дополнительных креплений не требуется. Подключение проводов осуществляется через винтовые зажимы на лицевой стороне. Максимальное сечение жил - 25 мм2 (для медных проводов). Убедитесь, что провода плотно затянуты, чтобы избежать перегрева. Обязательно соблюдайте полярность при подключении трёх фаз и нулевого провода - хотя выключатель не имеет полярности, правильная маркировка снижает риск ошибок при обслуживании.

Безопасность и стандарты

Выключатель соответствует требованиям IEC/EN 60947-3 для аппаратов управления нагрузкой. Его конструкция предусматривает двойной разрыв каждой фазы - контакт размыкается в двух точках, что исключает возможность сваривания и гарантирует полное отключение даже при высоких токах. Это повышает безопасность при работе на оборудовании. Серия City9 SET прошла сертификацию CE и соответствует европейским нормам безопасности.

Преимущества

• Двойной разрыв контактов - минимизирует риск отказа при длительной эксплуатации;
• Чёткая визуальная индикация положения - красная рукоятка легко определяет состояние “вкл./выкл.”;
• Устойчивость к механическому износу - механизм рассчитан на десятки тысяч операций;
• Компактность - занимает всего 4 модуля, экономит место в щите;
• Совместимость с другими изделиями серии City9 SET - можно использовать в единой системе управления.

Ограничения применения

• Не является защитным устройством - нельзя применять вместо автомата; нужна обязательная установка предохранителей или автоматических выключателей;
• Не допускается работа при напряжении выше 400 В - возможен пробой изоляции;
• Не предназначен для частых включений/отключений - рекомендовано не более 10–15 операций в час;
• IP20 не обеспечивает защиту от пыли и влаги - запрещено монтаж вне закрытых щитов или во влажных помещениях;
• Не работает в цепях постоянного тока - только переменный ток (AC).

Примеры использования

• Отключение трёхфазного двигателя насоса перед техобслуживанием;
• Изолирование группы светильников в торговом зале для проведения работ;
• Ручное управление печью или термическим оборудованием в производстве;
• Аварийное отключение конвейера на линии сборки;
• Распределительный щит в административном здании для управления группами потребителей.

Практические советы

• Выбирая выключатель нагрузки модульный 4 полюса 63 А 400 В, проверьте, что ваша нагрузка не превышает 63 А - лучше иметь запас 10–15 %;
• При установке в щит с несколькими аналогичными устройствами используйте этикетки - так легче найти нужный выключатель;
• Не используйте этот выключатель для управления частотниками или ПЛК - они требуют специализированных средств коммутации;
• Проверяйте состояние контактов каждые 6–12 месяцев при активном использовании - особенно если есть признаки нагрева или потемнения;
• Эта модель совместима с другими изделиями серии City9 SET - можете смело комбинировать её с реле, счетчиками и автоматами того же бренда для унифицированной системы.
