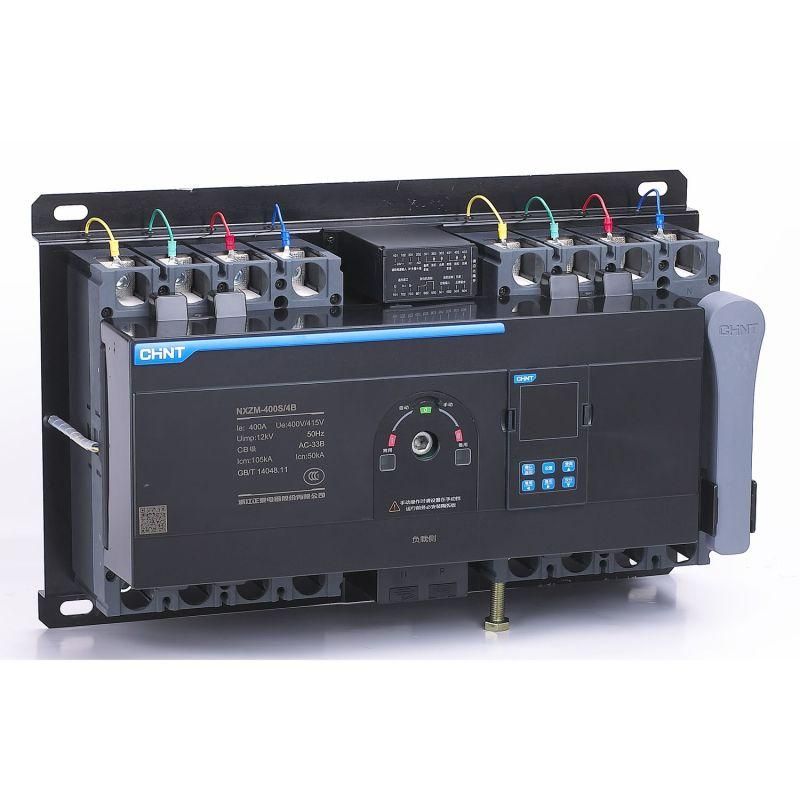

Устройство автоматического ввода резерва NXZM-400S/3BT 315А (Modbus) | 525426 CHINT

Устройство автоматического ввода резерва NXZM-400S/3BT от CHINT обеспечивает бесперебойное питание нагрузки за счет автоматического переключения на резервный источник при отказе основного. Аппарат рассчитан на ток до 400 А, имеет три полюса и поддерживает связь по Modbus - идеально для объектов, где важна надежность и удаленный контроль.

Назначение и область применения

NXZM-400S/3BT используется там, где недопустимы простои из-за отключения электроэнергии. Устройство контролирует напряжение на основном и резервном входах, и при сбое - автоматически переводит нагрузку на резервный источник. Применяется в промышленных цепях: насосных станциях, системах вентиляции, производствах с постоянной работой оборудования, медицинских учреждениях, серверных помещениях и других местах с высокими требованиями к энергообеспечению.

Технические характеристики

• Номинальный ток: 400 А
• Число полюсов: 3
• Интерфейс связи: Modbus RTU (RS-485)
• Рабочее напряжение: до 415 В переменного тока (AC)
• Максимальная частота: 50–60 Гц
• Степень защиты: IP20 (только для внутренней установки)
• Класс исполнения: IEC 60947-6-1

Совместимость и монтаж

NXZM-400S/3BT устанавливается в распределительные щиты с DIN-рейкой. Для работы требуется подключение трех фаз, нулевого провода и двух внешних источников питания - основного и резервного. Клеммы рассчитаны на медные жилы сечением до 120 мм2. Подключить модуль Modbus можно через RS-485 - используйте экранированный двужильный кабель, заземление экрана выполните на одном конце. Обязательно соблюдайте полярность при подключении сигнальных линий.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 60947-6-1 для устройств автоматического ввода резерва. Защита от перегрузок и коротких замыканий реализуется за счет внешних автоматических выключателей - сам NXZM-400S/3BT не содержит встроенной коммутационной способности по току КЗ. Напряжения выше 415 В и постоянный ток не допускаются.

Преимущества

• Поддержка протокола Modbus позволяет интегрировать устройство в системы SCADA и ЦУП - удобно для мониторинга состояния сети в реальном времени.
• Высокая надежность механических контактов и электронной платы управления, проверенная в условиях длительной эксплуатации.
• Готовый комплект для быстрого монтажа: все необходимые клеммы, крепления и соединители входят в базовую комплектацию.
• Фиксированная задержка переключения - предотвращает ложные срабатывания при кратковременных проседаниях напряжения.

Ограничения применения

• Не предназначен для работы во взрывоопасных средах - степень защиты IP20 исключает использование вне закрытых шкафов.
• Не управляет генераторами напрямую - требует наличия готового вторичного источника питания (например, другого силового ввода или UPS).
• Не имеет функции регулируемой паузы перед возвратом на основной источник - время восстановления фиксировано заводской настройкой.
• Требует обязательного подключения нулевого провода; работа без N невозможна.

Примеры использования

• Производственный участок с CNC-станками - при аварийном отключении основного питания происходит переход на резервную линию, сохраняя программу и детали.
• Жилищно-коммунальный комплекс: насосы водоснабжения продолжают работу даже при отключении света в микрорайоне.
• Цифровая платформа: серверы и сетевые устройства получают питание без перерыва благодаря резервному вводу от батарейного источника.

Практические советы

• Перед первым запуском проверьте правильность подключения фаз A-B-C на обоих входах - неверная последовательность вызывает отказ переключения.
• Настройка Modbus: адрес устройства по умолчанию - 1, скорость - 9600 бод, четность - None. Убедитесь, что другие устройства в сети имеют уникальные адреса.
• Обеспечьте доступ к аппарату для обслуживания - он не герметичен, внутри есть контактные группы, которые периодически осматривают.
• Для увеличения срока службы рекомендовано ежегодно проверять момент затяжки клемм и состояние контакторов.
• Если ваш проект предусматривает несколько таких устройств - планируйте координацию их работы, чтобы избежать одновременного переключения всех потребителей.
