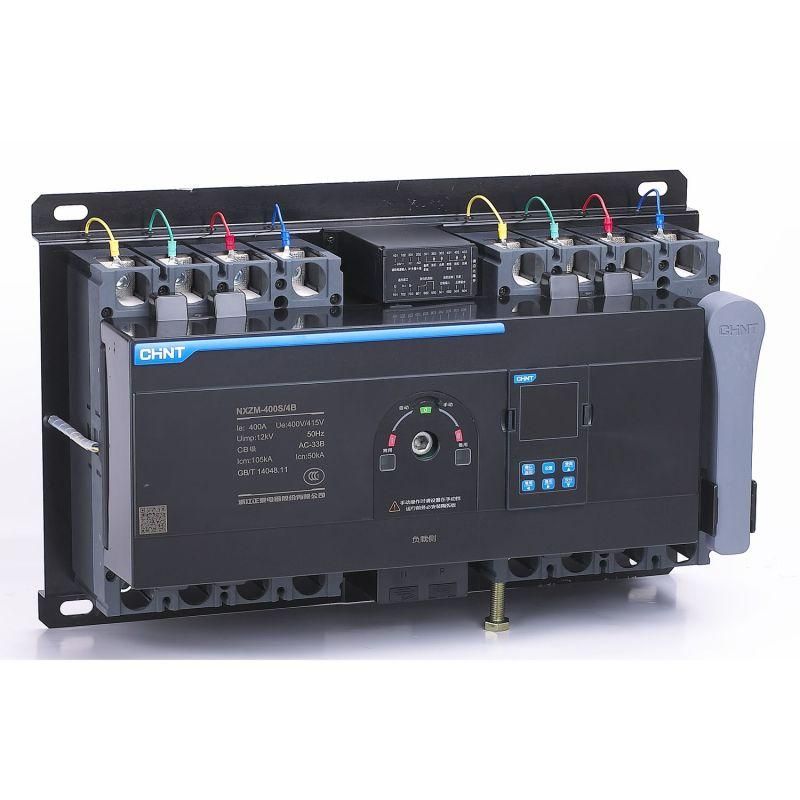

Устройство автоматического ввода резерва NXZM-400S/3BT 400А (Modbus) | 525428 CHINT

Устройство автоматического ввода резерва NXZM-400S/3BT (Modbus) от CHINT обеспечивает бесперебойное питание критически важных нагрузок за счёт автоматического переключения между основным и резервным источниками тока. Аппарат рассчитан на ток до 400 А и поддерживает протокол Modbus для удалённого контроля, что делает его подходящим для промышленных объектов, где требуется надёжность и интеграция в системы управления.

Назначение и область применения

Устройство автоматического ввода резерва NXZM-400S/3BT (Modbus) предназначено для автоматического переключения электропитания между двумя источниками: основной сетью и резервным генератором или вторым вводом. Когда основной источник пропадает - устройство отключает его и включает резервный. Как только основная сеть восстанавливается - происходит обратное переключение. Применяется там, где недопустимы простои: на насосных станциях, в больницах, на производствах, в системах вентиляции, серверных помещениях и других объектах с высокими требованиями к энергообеспечению.

Технические характеристики

• Номинальный ток: 400 А
• Тип устройства: двухпозиционный АВР (основной / резервный)
• Интерфейс связи: Modbus RTU (RS-485)
• Напряжение: до 415 В переменного тока (3 фазы + N)
• Степень защиты: IP40 (защита от прикосновений и предметов >1 мм, пылевлагонепроницаемость не предусмотрена)
• Максимальная частота: 50–60 Гц
• Рабочая температура: от –10 C до +55 C

Совместимость и монтаж

Устройство NXZM-400S/3BT (Modbus) устанавливается в распределительном щите как часть силовой цепи. Для работы требует подключения трёх фаз, нулевого провода и сигнальных контактов от обоих источников питания. Кабели должны соответствовать сечению, допустимому для 400 А. Разъёмы для Modbus находятся на корпусе - для подключения к контроллеру или SCADA-системе используется экранированный витая пара (длина до 1200 метров при скорости 9600 бод). Монтаж выполняется на DIN-рейке 35 мм. Убедитесь, что посадочные размеры совпадают с вашим шкафом - устройство имеет компактную форму, но требует свободного доступа для обслуживания.

Безопасность и стандарты

NXZM-400S/3BT (Modbus) соответствует требованиям IEC 60947-6-1 для аппаратов АВР. Обладает механической блокировкой, предотвращающей одновременное замыкание основного и резервного вводов. Наличие модульной конструкции позволяет легко заменить повреждённые элементы без демонтажа всего аппарата. Электромагнитная совместимость соответствует EN 61000-6-2.

Преимущества

• Высокая надёжность переключения благодаря механическому исполнительному механизму с электронным управлением
• Поддержка Modbus позволяет интегрировать устройство в существующую систему мониторинга без дополнительных интерфейсов
• Чёткая индикация состояния: положение ввода, наличие напряжения, аварийные сигналы
• Защита от перегрузок и коротких замыканий через внешние автоматы (устройство само не содержит тепловых или магнитных расцепителей)
• Произведено компанией CHINT - известным производителем с глобальной сервисной сетью

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости, влажности или на открытом воздухе - степень защиты IP40 исключает использование вне закрытых щитовых
• Не имеет встроенной защиты от перегрузок - необходимо использовать внешние автоматические выключатели с нужными характеристиками
• Требует стабильного напряжения на входах; не реагирует на кратковременные просадки ниже порога срабатывания (обычно 70–80 % U_n)
• Не поддерживает три ввода - только два: основной и резервный
• Не работает без внешнего источника питания для электроники - зависит от наличия напряжения хотя бы на одном из вводов

Примеры использования

• Промышленный цех с критичным оборудованием: при отключении сети - автоматический запуск дизель-генератора
• Городская водоканальная станция: резервный ввод от другой трансформаторной подстанции
• Фармацевтический завод: обеспечение постоянного питания холодильных установок и лабораторного оборудования
• Цифровые хранилища данных: подключение к UPS с резервным генератором

Практические советы

• Перед монтажом проверьте соответствие номинала автомата на каждом вводе - он должен быть равен или выше 400 А
• Для Modbus используйте терминалы с заземлением экрана и соблюдайте полярность A/B
• Настройте задержки переключения: рекомендуется 0,5–3 секунды на отключение и 1–5 секунд на включение, чтобы избежать ложных срабатываний
• Обязательно проведите тестовое переключение после установки - имитируйте отказ основного ввода
• Зарегистрируйте серийный номер и артикул 525428 - это поможет при гарантийном обслуживании
• Не открывайте корпус во время работы - внутренние части находятся под напряжением даже при отключенном вводе
