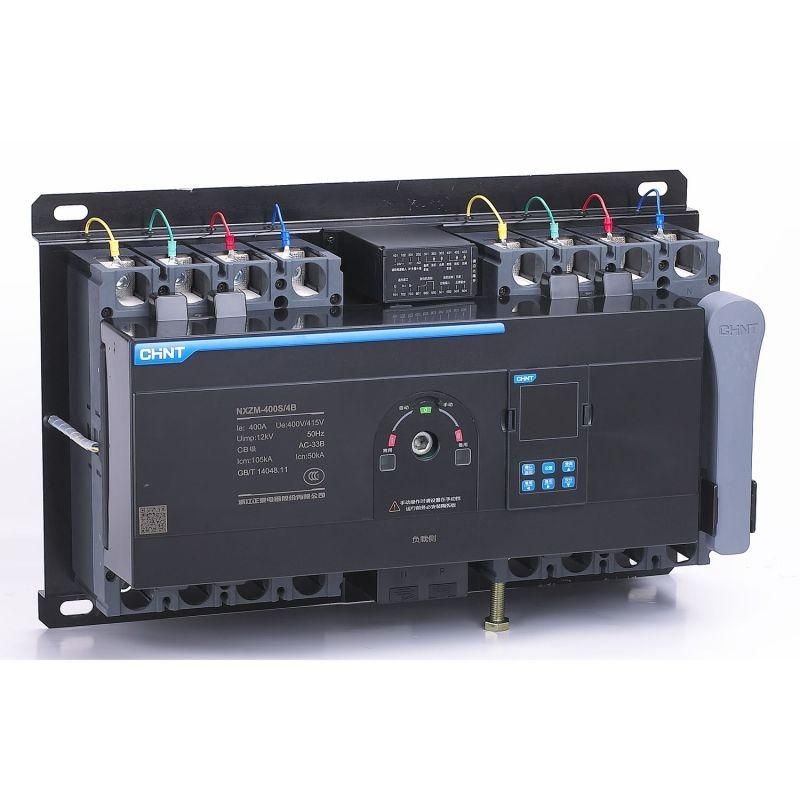

Устройство автоматического ввода резерва NXZM-400S/3BT 350А (Modbus) | 525427 CHINT

Устройство автоматического ввода резерва NXZM-400S/3BT от CHINT обеспечивает бесперебойное питание критически важных нагрузок за счёт автоматического переключения на резервный источник при отказе основного. Артикул 525427 предназначен для промышленных объектов с током до 400 А и поддерживает удалённый контроль через Modbus.

Назначение и область применения

Устройство автоматического ввода резерва NXZM-400S/3BT предназначено для автоматического переключения между двумя источниками питания: основным и резервным. Когда основной источник пропадает - устройство отключает его и включает резервный, восстанавливая питание без участия оператора. После восстановления основного напряжения - снова переключается обратно, соблюдая заданные временные выдержки.

Подходит для объектов, где недопустимы простои: производственные линии, системы вентиляции и кондиционирования, медицинское оборудование, серверные комнаты, насосные станции, объекты ЖКХ и энергообеспечения.

Технические характеристики

• Номинальный ток: 400 А
• Количество полюсов: 3
• Интерфейс связи: Modbus RTU (RS-485)
• Рабочее напряжение: до 415 В переменного тока (AC)
• Частота: 50–60 Гц
• Время переключения: регулируемое, типичная задержка 0,5–10 сек
• Степень защиты корпуса: IP40 (защита от прикосновений и предметов >1 мм, пылевлагонепроницаемость не предусмотрена)
• Максимальная температура окружающей среды: +40 C
• Габариты: соответствуют стандартному модульному исполнению для шкафов типа NSX

Совместимость и монтаж

Устройство NXZM-400S/3BT устанавливается в силовые распределительные щиты с DIN-рейкой. Для работы требуется подключение трёх фаз и нуля с обоих источников (основного и резервного), а также управление нагрузкой через контакторы внешнего исполнения - само устройство не коммутирует ток, а лишь управляет ими.

Modbus-интерфейс позволяет подключить устройство к системе SCADA или PLC через RS-485. Кабель должен быть экранированным, с заземлением экрана на одном конце. Максимальная длина линии - до 1200 метров при скорости передачи 9600 бод.

Не требует специальных инструментов для установки, но монтаж должен выполняться квалифицированным персоналом с соблюдением правил электробезопасности.

Безопасность и стандарты

Устройство NXZM-400S/3BT соответствует требованиям IEC 60947-6-1 (для аппаратов АВР) и имеет сертификат соответствия ЕАЭС. Компоненты выполнены из материалов, устойчивых к перегреву и горению. Устройство не содержит опасных веществ согласно RoHS.

Преимущества

• Высокая надёжность механической части - проверенная платформа CHINT NXZM
• Интеграция с системами управления через Modbus позволяет централизованно контролировать состояние АВР
• Настройка времени задержек и режимов переключения через кнопки на лицевой панели - без программного оборудования
• Автоматическое определение наличия напряжения на обоих входах - исключает ложные срабатывания
• Индикация состояния: “Основной”, “Резервный”, “Ошибка” - наглядна даже в условиях плохого освещения

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах
• Не защищён от попадания воды или пыли - не используется вне закрытых шкафов
• Не работает при отсутствии нулевого провода на любом из источников
• Не поддерживает параллельную работу двух источников - всегда один активен, другой в standby
• Требует внешних контакторов для коммутации тока; сам АВР не является коммутационным элементом
• Максимальная рабочая температура +40 C - не рекомендуется для установки в жарких помещениях без принудительного охлаждения

Примеры использования

• Производственный цех: при отключении электроэнергии АВР NXZM-400S/3BT переключает питание станков на дизель-генератор, предотвращая остановку линии
• ЖКХ: обеспечивает постоянную работу насосов водоснабжения при аварийном отключении городской сети
• ЦОД: поддерживает работу серверов через резервный UPS, отправляя сигналы о состоянии в систему мониторинга через Modbus
• Аптека или больница: сохраняет питание холодильников с лекарствами при перебоях

Практические советы

• Перед монтажом проверьте совпадение номинала контакторов с током 400 А - используйте только подходящие модели (например, CHINT LC1-D400)
• При использовании Modbus убедитесь, что адрес устройства уникален в сети и не конфликтует с другими приборами
• Запишите текущую настройку времени задержек - после сброса питания она теряется, если не сохранена в памяти
• Не подключайте к одному АВР более одного резервного источника - для многоканального резервирования нужны несколько устройств
• Регулярно проверяйте целостность соединений на клеммах - высокий ток увеличивает риск нагрева при слабом контакте
• Для удобства обслуживания размещайте устройство в доступном месте шкафа - рядом с индикаторами и клеммами
