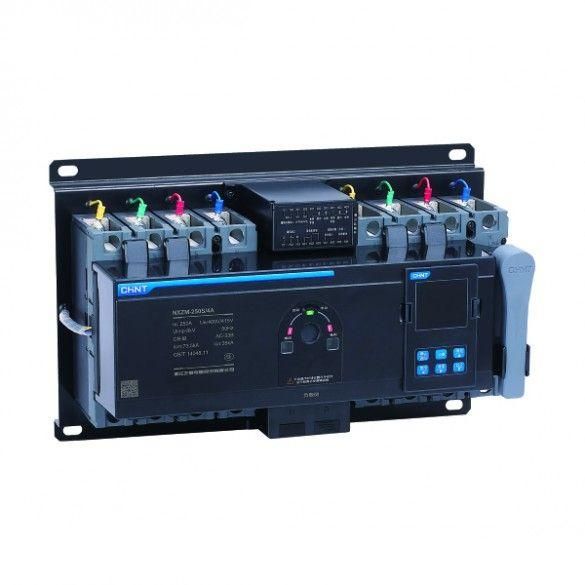

Устройство автоматического ввода резерва NXZM-250S/3BT 250А (Modbus) | 525425 CHINT

Устройство автоматического ввода резерва NXZM-250S/3BT (Modbus) от CHINT обеспечивает бесперебойное питание критически важных нагрузок за счёт автоматического переключения между основным и резервным источником тока. Аппарат рассчитан на ток до 250 А и поддерживает удалённый контроль через протокол Modbus - идеально для объектов, где недопустимы простои.

Назначение и область применения

Устройство NXZM-250S/3BT (Modbus) предназначено для автоматического переключения электропитания между двумя источниками: основной сетью и резервным генератором или вторым вводом. Применяется там, где важно сохранить работу оборудования при отключении электроэнергии - например, в больницах, серверных, промышленных цехах, системах водоснабжения и на транспорте.

Технические характеристики

• Номинальный ток: 250 А
• Количество вводов: два (основной + резервный)
• Тип управления: автоматический, с возможностью ручного переключения
• Интерфейс связи: Modbus RTU (RS-485) - позволяет интегрировать устройство в системы SCADA и АСУ ТП
• Работает в трёхфазной сети 380 В
• Степень защиты: IP40 (защита от прикосновений и ограниченного доступа пыли)
• Максимальная коммутационная способность: соответствует требованиям для силовых контакторов класса AC-3

Совместимость и монтаж

NXZM-250S/3BT (Modbus) устанавливается в распределительном щите как самостоятельное устройство. Для подключения требуются три фазы, ноль и заземление. Клеммы рассчитаны на провода сечением до 95 мм2. Модульный корпус позволяет легко интегрировать его в шкафы стандарта IEC 61439. Подключение Modbus выполняется через клеммы RS-485 A/B - необходимо соблюдать полярность и использовать экранированный кабель.

Не требуется внешнее питание для работы устройства - управление осуществляется от контролируемых вводов.

Безопасность и стандарты

Устройство NXZM-250S/3BT (Modbus) соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-6-1. Компоненты сертифицированы для работы в условиях промышленной среды. Защита от перегрузок и коротких замыканий реализуется за счёт внешних автоматических выключателей - они должны быть установлены перед входом в УАВР.

Преимущества

• Высокая надёжность механической части - контакты из медно-вольфрамового сплава, устойчивые к дуговым воздействиям
• Поддержка Modbus позволяет получать данные о состоянии вводов, времени переключения и аварийных событиях без дополнительных датчиков
• Автоматическое определение наличия напряжения на обоих вводах - исключает ложные срабатывания
• Запоминает последний рабочий режим после отключения питания
• Серия NXZM от CHINT имеет проверенную долговечность в условиях высокой нагрузки

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP40 не обеспечивает герметичность
• Не содержит встроенной защиты от перегрузок - обязательно использование внешних автоматов
• Не работает с однофазными сетями - только трёхфазные 380 В
• Требует стабильного напряжения на вводах; частые колебания могут вызывать ложные переключения
• Modbus-интерфейс не поддерживает TCP/IP - только RS-485, что ограничивает дальность связи до 1200 метров

Примеры использования

• Госпиталь: обеспечение работы реанимационного отдела при отключении основного питания
• Производственный участок: поддержание работы ЧПУ-станков во время перехода на дизель-генератор
• Жилой комплекс: автономное питание лифтов и систем пожарной сигнализации
• Телефонная станция: постоянное функционирование серверов при сбоях в городской сети

Практические советы

• Перед установкой проверьте соответствие номинала внешних автоматов - они должны быть не ниже 250 А и иметь характеристику C или D
• При подключении Modbus используйте терминалы с гальванической развязкой, чтобы избежать помех
• Настройте задержку переключения: рекомендуется 1–5 секунд, чтобы избежать срабатывания при кратковременных просадках напряжения
• Обеспечьте доступ к устройству для обслуживания - корпус не является взрывозащищённым, но требует периодической проверки контактов
• Для сложных систем используйте программное обеспечение CHINT для диагностики через Modbus - можно получить журнал событий и статистику переключений
