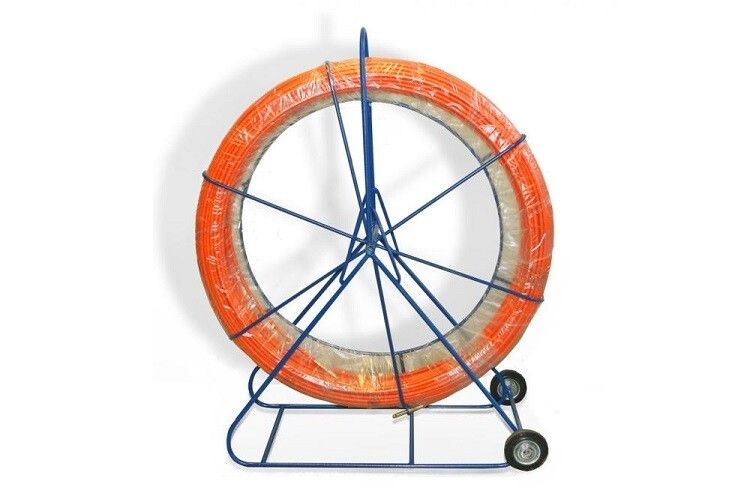

Устройство CPS-GP11-T-100M для затяжки кабеля УЗК в каб. канализации (d прутка 11мм) на тележке 100м Hyperline 400752

Устройство для затяжки кабеля УЗК в кабельной канализации, диаметр прrutка 11 мм, на тележке, длина 100 м от бренда Hyperline (артикулы 400752, cps-gp11-t-100m) предназначено для надежной протяжки кабелей через трубопроводы и кабельные каналы. Конструкция на тележке обеспечивает удобную транспортировку и управление при работе.

Назначение и область применения

УЗК используется для прокладки силовых, контрольных и телекоммуникационных кабелей внутри существующих кабельных канализаций - например, в бетонных, пластиковых или металлических трубах. Подходит для работ на участках до 100 метров. Особенно эффективен при прокладке в длинных трассах, поворотах и условиях ограниченного доступа. Применяется в строительстве объектов связи, энергетике, ЖКХ и промышленности.

Технические характеристики

• Диаметр прутка: 11 мм
• Материал прутка: стеклопластик - легкий, прочный, не подвержен коррозии
• Оболочка: полиэтилен низкого давления высокой плотности (ПЭВД) - защищает от механических повреждений и химических воздействий
• Длина прутка: 100 м
• Форма: круглая - обеспечивает равномерное распределение нагрузки при протяжке
• Исполнение: плоское - позволяет компактно наматывать на тележке без перегибов
• Наконечники: латунные, с возможностью навинчивания насадок - обеспечивают надежное соединение с кабелем
• Габариты тележки: 900×400×1150 мм
• Масса устройства: 25 кг
• Цвет: оранжевый - повышенная видимость на стройплощадке

Совместимость и монтаж

УЗК совместим с любыми типами кабельных каналов, имеющими внутренний диаметр более 11 мм. Для монтажа:

• Размотайте пруток с тележки, вытянув его вдоль трассы.
• Подсоедините к концу прутка кабель через латунный наконечник и насадку - используйте фиксирующий зажим или свивку.
• Аккуратно потяните пруток в противоположную сторону, протягивая кабель через канал.
• Не допускайте резких рывков - стеклопластик чувствителен к точечным перегрузкам.

Тележка имеет встроенные направляющие ролики - они предотвращают перекручивание и износ прутка при разматывании. Перед использованием проверьте целостность оболочки и наконечников.

Безопасность и стандарты

Производство стеклопрутка выполнено в соответствии с немецкими технологическими нормами. Материалы соответствуют требованиям к электроизоляции и долговечности в агрессивных средах. Нет требований к сертификации по ГОСТ/IEC для самого прутка, однако применение в электромонтаже должно соответствовать ПУЭ и СП 31-110-2003. Латунные элементы не содержат свинца и безопасны при контакте с кожей.

Преимущества

• Высокая гибкость и прочность стеклопластикового прутка - проходит через сложные маршруты без деформации
• Легкий вес - снижает трудозатраты при перемещении и работе
• Защитная оболочка ПЭВД - продлевает срок службы, исключает царапины и abrasion
• Тележка с роликами - упрощает управление, минимизирует риск перегиба
• Съемные латунные наконечники - позволяют заменить поврежденные части без замены всего прутка

Ограничения применения

• Не применяйте для протяжки в каналах с острыми краями, без защиты - есть риск повреждения оболочки
• Не использовать при температуре ниже -20C - материал становится хрупким
• Максимальная длина трассы - 100 м; при больших расстояниях требуется использование нескольких единиц или вспомогательных средств
• Не предназначен для работы под напряжением - только для подготовки каналов до монтажа кабеля
• Не рекомендуется многократное использование при наличии значительных изгибов - стеклопластик теряет эластичность после длительной деформации

Примеры использования

• Протяжка оптоволокна между этажами офисного здания через вертикальные шахты
• Установка кабелей связи в городской кабельной канализации под тротуарами
• Монтаж силовых кабелей в промышленном цехе с множеством поворотов
• Работы в тоннелях, где невозможно применение мощных механизмов

Практические советы

• Перед началом работы проверьте внутреннюю поверхность канала - удалите остатки раствора, грязь, острые предметы
• Используйте смазку на основе силикона для уменьшения трения - особенно в длинных или изогнутых трассах
• Не наматывайте пруток слишком туго на тележке - это вызывает внутренние напряжения в стеклопластике
• Храните УЗК в сухом месте, избегая прямого солнечного света - УФ-лучи со временем ослабляют оболочку
• При необходимости удлинения трассы - используйте два УЗК последовательно, соединяя наконечники друг с другом
• После завершения работ - промойте пруток водой и просушите, чтобы сохранить целостность ПЭВД-оболочки
