Протяжка-стеклопруток FGP-11/100 | 69459 Fortisflex КВТ

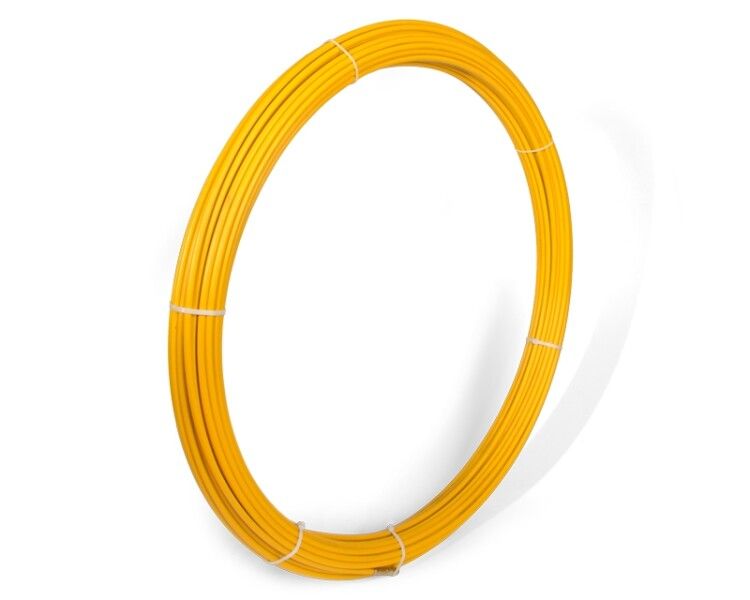

Протяжка-стеклопруток FGP-11/100 от Fortisflex и КВТ - это прочная и гибкая протяжка из стеклопластика с полимерной оболочкой, предназначенная для протяжки кабелей в труднодоступных каналах, таких как подземные трубы, кабельные коллекторы и коммуникационные шахты. Благодаря высокой прочности и диэлектрическим свойствам, Protяжка-стеклопруток FGP-11/100 подходит даже для работ вблизи токоведущих элементов.

Назначение и область применения

Протяжка-стеклопруток FGP-11/100 используется для протяжки силовых, телекоммуникационных и других типов кабелей через подземные каналы, пластиковые и металлические трубы, кабельные коллекторы, а также в условиях ограниченного доступа. Применяется при прокладке сетей связи, энергоснабжения и автоматизации объектов городской инфраструктуры. Подходит для работы в плотно заполненных трассах благодаря оптимальному соотношению жесткости и гибкости.

Технические характеристики

• Диаметр стеклопрутка: 11 мм
• Длина бухты: 100 м
• Материал сердечника: стеклопластик
• Оболочка: полиэтиленовая, полимерное покрытие
• Цвет: желтый
• Прочность на разрыв: 62 500 Н
• Минимальный радиус изгиба: 770 мм
• Рабочий температурный диапазон: от –20 C до +55 C
• Форма головки: кольцевая, закругленная
• Наконечник: сменные винтовые латунные наконечники с резьбой M12

Совместимость и монтаж

Протяжка-стеклопруток FGP-11/100 совместима с любыми стандартными кабельными наконечниками, фиксирующимися на резьбе M12. Для установки наконечника достаточно вкрутить его в основание головки. Головка имеет закругленную форму - это снижает риск застревания и повреждения внутренних стенок труб при протяжке. Удобно использовать с лебедками, механическими или ручными устройствами для вытягивания кабеля. Бухта легко раскатывается, не переплетается благодаря равномерной намотке.

Безопасность и стандарты

Стеклопластиковое ядро протяжки-стеклопруток FGP-11/100 обладает отличными диэлектрическими свойствами - это позволяет применять её в каналах с действующими кабелями под напряжением без риска поражения током. Полимерная оболочка предотвращает контакт с проводящими поверхностями. Протяжка не содержит металлических компонентов в теле, кроме съёмных наконечников, что дополнительно повышает безопасность.

Преимущества

• Высокая прочность на разрыв - способна выдерживать значительные нагрузки при протяжке в сложных трассах
• Устойчивость к коррозии - не ржавеет, не теряет свойств во влажной среде
• Легкий вес - удобна для транспортировки и одиночной работы
• Гибкость и жесткость в балансе - проходит изгибы и сохраняет направление движения
• Сменные наконечники - позволяют заменить износившийся элемент без замены всей протяжки
• Ярко-желтый цвет - хорошо видна в траншее, коллекторе или трубе

Ограничения применения

• Не предназначена для использования при температурах ниже –20 C - материал становится хрупким
• Не рекомендуется применять в условиях постоянного контакта с острыми краями труб или металлическими заусенцами - возможны повреждения оболочки
• Максимальный радиус изгиба 770 мм - нельзя использовать в очень узких изгибах, где радиус меньше этого значения
• Не следует растягивать сверх допустимых нагрузок - превышение 62 500 Н приведёт к разрушению

Примеры использования

• Протяжка кабеля между зданиями через подземный кабельный коллектор
• Установка оптоволоконного кабеля в ПНД-трубах в городских сетях связи
• Прокладка силового кабеля в стальных трубах при модернизации электроснабжения
• Работы в действующих каналах с напряжением - благодаря диэлектрическому корпусу

Практические советы

• Перед использованием проверьте состояние оболочки - при наличии порезов или трещин замените протяжку
• Используйте смазку на кабеле для снижения трения, особенно в длинных и извилистых трассах
• При работе в холодную погоду (ближе к –20 C) прогрейте протяжку-стеклопруток FGP-11/100 перед монтажом
• Храните бухту в сухом месте, избегайте длительного воздействия УФ-лучей - оболочка может стать хрупкой
• Диаметр бухты составляет 1,2 м - учтите место для хранения и транспортировки
• Сменные наконечники M12 можно заказывать отдельно - всегда имейте запасные в арсенале
