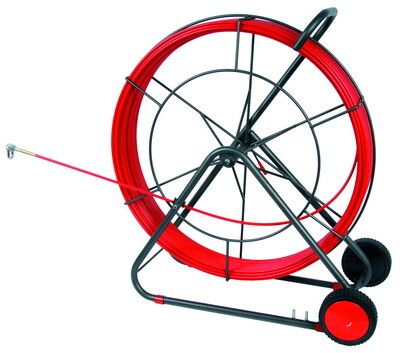

Устройство закладки кабеля на вращ. барабане,стеклопруток д.11мм, длина 250 м | 59103 DKC ДКС

Устройство для протяжки кабеля стеклопруток d11мм, длина 250 м DKC - это прочный и гибкий инструмент для прокладки кабелей внутри труб, каналов и кабельной канализации. Разработано компанией DKC, артикул 59103, подходит для работы в жестких условиях, где требуется высокая нагрузочная способность и долговечность.

Назначение и область применения

Устройство для протяжки кабеля стеклопруток d11мм, длина 250 м DKC используется для протяжки силовых и слаботочных кабелей через трубы, гофры, кабельные каналы и другие скрытые трассы. Применяется при монтаже в бетонных стяжках, подземных коммуникациях, промышленных объектах, офисных зданиях и частных домах. Подходит как для новостроек, так и для реконструкции существующих систем.

Технические характеристики

• Диаметр прутка: 11 мм - оптимальный размер для прохода через большинство стандартных кабельных труб и гофр
• Длина: 250 метров - позволяет работать с длинными трассами без необходимости соединения нескольких элементов
• Материал: стекловолокно - легкий, устойчивый к коррозии, не проводит электричество
• Грузоподъемность: 6200 кг - выдерживает значительные усилия при протяжке даже плотно уложенного кабеля
• Резьба: M12 - стандартизированное соединение для быстрого крепления к лебедкам, тянущим устройствам и другим аксессуарам
• Диаметр бухты: 11 мм - совпадает с диаметром прутка, обеспечивает равномерную намотку и предотвращает перегибы

Совместимость и монтаж

Устройство для протяжки кабеля стеклопруток d11мм, длина 250 м DKC совместимо с любыми кабельными системами, имеющими внутренний диаметр не менее 11 мм. Резьба M12 позволяет легко подключить пруток к механическим тянущим устройствам, ручным лебедкам или автоматическим протяжникам. Для удобства хранения и транспортировки пруток намотан на бухту с внешним диаметром до 1000 мм - ее можно установить на стандартные катушки или рамы.

Безопасность и стандарты

Изделие изготовлено из неметаллического материала - стекловолокна - что исключает риск поражения электрическим током при работе рядом с напряжением. Не требует специальных мер защиты при монтаже. Соответствует требованиям безопасности для электроустановок в соответствии с ГОСТ Р 50571 и международными нормами IEC 61439.

Преимущества

• Высокая прочность на разрыв - 6200 кг позволяют протягивать кабель даже в труднодоступных участках с множеством изгибов
• Не деформируется при замерзании - сохраняет форму и эластичность при температуре от –20C до +60C
• Легко моется и не впитывает влагу - после работы достаточно промыть водой и просушить
• Не царапает внутренние поверхности труб - безопасен для пластиковых, металлических и бетонных каналов
• Может использоваться многократно - срок службы значительно выше, чем у одноразовых протяжек

Ограничения применения

• Не предназначен для использования в условиях постоянного погружения в агрессивные жидкости (кислоты, щелочи)
• Не следует использовать для протяжки кабелей с наружным диаметром более 11 мм - существует риск застревания
• При температурах ниже –30C материал становится хрупким - возможен риск разрушения при резком изгибе
• Не подходит для прокладки в каналах с острыми краями без переходных муфт - может повредить поверхность прутка

Примеры использования

• Протяжка кабеля в бетонной стяжке пола при монолитном строительстве
• Закладка сигнальных и управляющих кабелей в технологические каналы на заводах
• Прокладка Ethernet и коаксиального кабеля в штробах стен в жилых домах
• Обслуживание кабельной канализации в торговых центрах и административных зданиях
• Монтаж освещения и оборудования на открытых площадках с использованием гофрированных труб

Практические советы

• Перед протяжкой проверьте внутренний диаметр трубы - он должен быть минимум на 1–2 мм больше диаметра прутка (11 мм), чтобы избежать заедания
• Используйте смазку на конце кабеля или на самом прутке - особенно при длинных трассах и множестве поворотов
• Не допускайте резких перегибов прутка радиусом меньше 300 мм - это снижает срок службы
• Храните изделие в сухом месте, избегая длительного воздействия прямых солнечных лучей - UV-излучение со временем ослабляет стекловолокно
• При работе с несколькими прутками используйте фланцевую муфту M12 для соединения - это увеличит надежность передачи усилия
• После каждого использования проверяйте целостность конца прутка - поврежденная резьба M12 затруднит дальнейшее подключение
