Устройство дистанционного пуска УДП 513-10 исп.1 ПУСК ПОЖАРОТУШЕНИЯ желтый сухой контакт подключение по 4-х проводной схеме - Rbz-122813 Рубеж

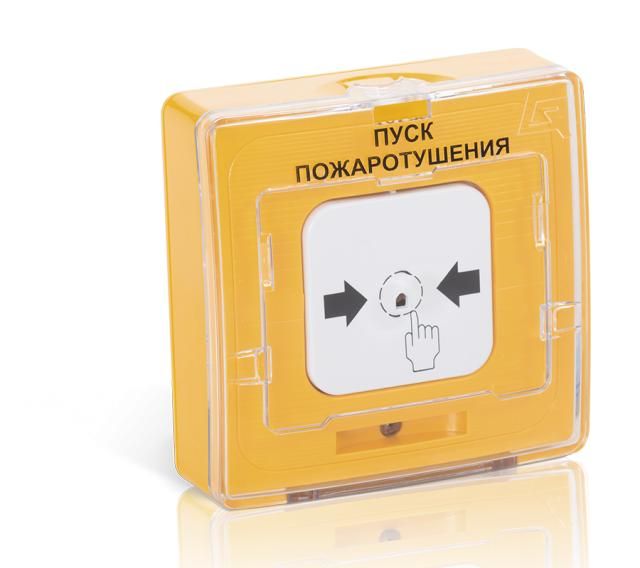

Устройство дистанционного пуска УДП 513-10 исполнение 1 - компактное устройство для удалённого запуска оборудования через сухой контакт, реализованное по четырёхпроводной схеме. Желтый корпус обеспечивает визуальную идентификацию, а надёжная конструкция делает УДП 513-10 подходящим для промышленных систем управления. Артикул rbz-122813 соответствует продукту серии Рубеж.

Назначение и область применения

Устройство дистанционного пуска УДП 513-10 исполнение 1 предназначено для передачи команды на включение/выключение электрооборудования с удалённого пункта управления. Используется там, где необходимо управлять оборудованием из безопасной зоны - например, при запуске насосов, вентиляторов, конвейеров или станков. Подходит для систем автоматизации, где требуется физическая изоляция между кнопочным постом и силовой цепью.

Технические характеристики

• Тип контакта: сухой (без потенциала, гальваническая развязка)
• Схема подключения: 4-х проводная (два провода на управление, два на контроль состояния)
• Цвет корпуса: жёлтый
• Исполнение: 1 (стандартное, без специальных модификаций)
• Максимальный коммутируемый ток: не указано - используется только для управления внешним реле или пускателем
• Напряжение питания: не требует - работает как пассивный переключатель

Совместимость и монтаж

УДП 513-10 исполнение 1 не имеет собственного источника питания. Он замыкает или размыкает цепь управления, поэтому должен подключаться последовательно с катушкой пускателя, реле или другого устройства, которое само питается от сети. Четырёхпроводная схема позволяет одновременно передавать команду и контролировать состояние контактов - например, для сигнализации в системе АСУ ТП. Для монтажа используйте кабель сечением до 1,5 мм2. Клеммы рассчитаны на винтовое соединение - затягивайте с усилием 0,2–0,3 Нм, чтобы избежать повреждения контактов.

Безопасность и стандарты

Устройство не имеет сертификации по ГОСТ Р МЭК 60947-5-1 или аналогичным нормам, так как является элементом управления, а не полноценным аппаратом защиты. Применяйте его только в составе системы, которая соответствует требованиям безопасности. Не предназначен для работы во взрывоопасных средах.

Преимущества

• Гальваническая развязка - исключает влияние помех от силовых цепей на управляющие сигналы
• Чёткая визуальная идентификация благодаря жёлтому цвету корпуса
• Простая и проверенная 4-х проводная схема совместима с большинством старых и новых систем управления
• Нет необходимости в дополнительном питании - снижает сложность и стоимость установки

Ограничения применения

• Не предназначен для коммутации нагрузок выше 5 А - только для управления другими устройствами
• Не защищён от брызг воды и пыли - использовать только внутри щитов или в закрытых помещениях
• Не поддерживает импульсные режимы длительностью менее 100 мс - возможны сбои при быстром многократном срабатывании
• Не совместим с высокочастотными ШИМ-сигналами - применяется только с постоянным или переменным напряжением управления

Примеры использования

• Запуск вентилятора в помещении с высоким уровнем шума - кнопка вынесена в операторскую
• Аварийная остановка конвейера на расстоянии от опасной зоны
• Подключение к системе SCADA через релейный интерфейс
• Управление освещением в цехе с помощью дистанционного поста

Практические советы

• Перед монтажом проверьте, что ваш пускатель или реле имеют вход для сухого контакта - УДП 513-10 не подаёт напряжение, он лишь замыкает цепь
• Используйте экранированный кабель для длинных линий управления, особенно рядом с частотниками или сварочными аппаратами
• Жёлтый цвет - это не просто декор; он соответствует стандарту IEC 60204-1 для аварийных и предупредительных элементов - не меняйте его на другие цвета при замене
• Если система требует обратной связи о состоянии, убедитесь, что второй парой проводов вы получаете сигнал с замкнутого контакта - это важно для диагностики
• Для долговечности избегайте механических ударов по корпусу - механизм сухого контакта чувствителен к вибрациям
