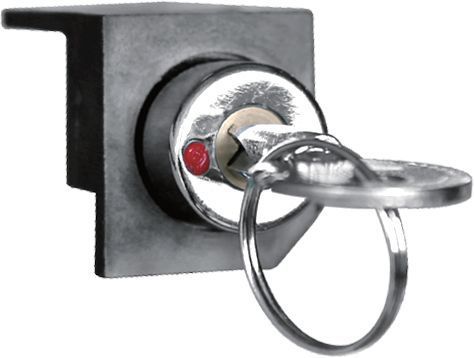

Устройство для блокировки положения 'отключено' (1 замок + 1 ключ) Протон М 25/40/63 - 7005695 Legrand

Устройство блокировки положения "отключено" (1 замок + 1 ключ) для контактора Протон М 25/40/63 обеспечивает механическую фиксацию контактора в выключенном состоянии, предотвращая случайное включение. Это решение совместимо с контактными аппаратами серии Протон М и применяется там, где требуется безопасная изоляция оборудования от энергии - например, на производстве, в системах автоматизации или при проведении техобслуживания.

Назначение и область применения

Устройство блокировки положения "отключено" предназначено для механического запирания контактора Протон М 25/40/63 в положении "выкл". Оно используется для соблюдения требований безопасности при работах на оборудовании: ремонте, обслуживании, проверках. Подходит для установки на промышленных станках, конвейерах, насосных станциях, распределительных щитах, где важно исключить самопроизвольное включение.

Технические характеристики

• Тип блокировки: механическая, с одним замком и одним ключом
• Совместимость: только с контакторами серии Протон М 25/40/63
• Количество ключей: один
• Материал корпуса: термостойкий пластик
• Индикация состояния: через физическое положение рычага контактора

Совместимость и монтаж

Устройство устанавливается непосредственно на переднюю панель контактора Протон М 25/40/63. Для монтажа необходимо:

• Выключить питание и убедиться, что контактор находится в положении "отключено"
• Снять декоративную крышку с лицевой части контактора (если есть)
• Зафиксировать устройство блокировки на штатных креплениях - совмещает с пазами подвижного механизма контактора
• Запереть замок ключом; ключ остаётся в замке до снятия блокировки

Не подлежит установке на другие модели контакторов, даже близкие по габаритам - отличаются форма крепления и механизм зацепления.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1–2020 (IEC 60947-4-1) по обеспечению безопасности при управлении электрооборудованием. Соответствует принципам LOTO (Lock Out Tag Out): позволяет применять метод "запереть и пометить" для защиты персонала.

Преимущества

• Простая и надёжная механическая блокировка - не зависит от питания
• Один ключ на устройство - минимизирует риск неквалифицированного доступа
• Фиксирует именно положение "отключено", а не просто препятствует включению
• Не требует дополнительной проводки или электронных компонентов

Ограничения применения

• Подходит только для контакторов Протон М 25/40/63 - несовместим с другими сериями, включая аналогичные от других производителей
• Не предназначен для работы в условиях постоянного воздействия воды, масла или химически активных сред
• Не обеспечивает электрическую изоляцию - только механическую блокировку
• Ключ нельзя использовать для управления током - он лишь фиксирует положение контактора

Примеры использования

• На конвейере в пищевой промышленности - ремонтный персонал блокирует контактор Протон М 25/40/63, чтобы избежать внезапного запуска
• В цехе с металлообработкой - при замене режущего инструмента оператор закрывает замок, сохраняя ключ у себя
• В распределительном щите - во время планового осмотра все устройства блокировки имеют свои ключи, которые хранятся у ответственных лиц

Практические советы

• Перед установкой убедитесь, что контактор Протон М 25/40/63 полностью отключён - попытка установки при включённом состоянии может повредить механизм
• Храните ключ в специально отведённом месте - рекомендуется использовать бирку с указанием номера устройства и ответственного лица
• Не используйте силу при вставке ключа - если не входит, проверьте правильность положения рычага контактора
• Проверяйте состояние замка и корпуса каждые 6 месяцев - особенно в пыльных или влажных помещениях
• Артикул 7005695 - единственный идентификатор этого изделия в каталогах Контактор Ульяновск и LEGRAND. При заказе всегда указывайте полное название: Устройство блокировки положения "отключено" (1 замок + 1 ключ) для контактора Протон М 25/40/63, артикул 7005695
