Устройство блокировки положения (отключено) OptiMat E-УХЛ3 | 100041 КЭАЗ

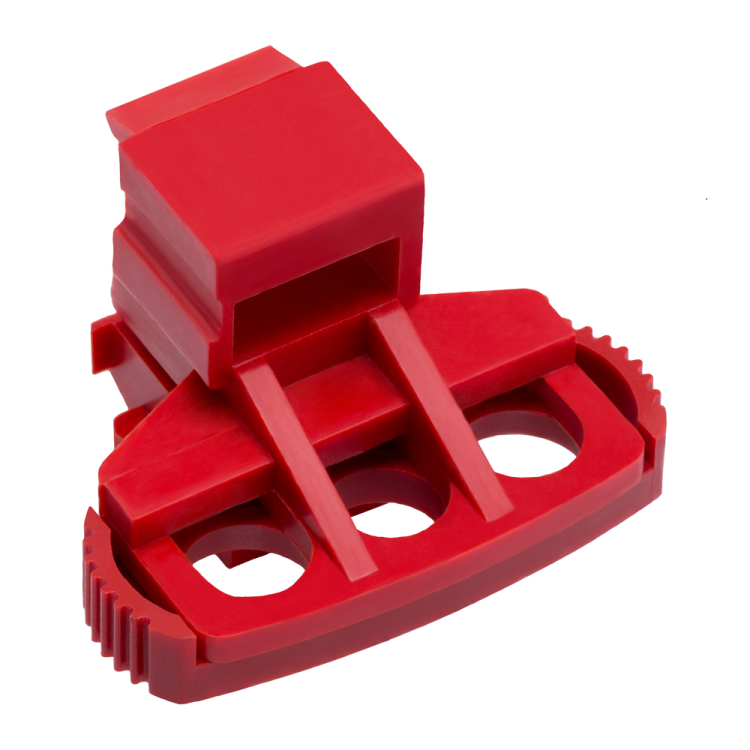

Устройство блокировки положения (отключено) OptiMat E-УХЛ3 - это механический элемент, предназначенный для фиксации подвижной части автоматических выключателей OptiMat E100 и OptiMat E250 в отключенном состоянии. Устройство блокировки положения (отключено) OptiMat E-УХЛ3 устанавливается на монтажную плату и обеспечивает безопасную блокировку при обслуживании или ремонте оборудования.

Назначение и область применения

Устройство блокировки положения (отключено) OptiMat E-УХЛ3 предотвращает случайное включение автоматического выключателя после его ручного отключения. Это необходимо при проведении техобслуживания, ремонтных работ или при необходимости запирания цепи в режиме «выключено». Применяется исключительно совместно с выключателями серии OptiMat E100 и OptiMat E250. Подходит для установки в распределительных щитах, на станках, конвейерах и других объектах, где требуется гарантированная изоляция энергоустановки от включения.

Технические характеристики

• Тип изделия: устройство блокировки положения (отключено)
• Климатическое исполнение: УХЛ3 - рассчитано на работу в условиях умеренного и холодного климата, в закрытых помещениях с возможностью повышенной влажности и перепадов температур
• Номинальный ток: 250 А - соответствует классу нагрузки выключателей OptiMat E100/E250, но само устройство не коммутирует ток
• Способ монтажа: монтажная плата - крепится к поверхности через отверстия, не требует DIN-рейки
• Количество нормально замкнутых (НЗ) контактов: 0
• Количество нормально разомкнутых (НО) контактов: 0
• Нормативный документ: ТУ3420-091-05758109-2016
• Код в реестре РЭП: РЭ-2521/20

Совместимость и монтаж

Устройство блокировки положения (отключено) OptiMat E-УХЛ3 совместимо только с автоматическими выключателями OptiMat E100 и OptiMat E250. Монтаж выполняется на заранее подготовленную металлическую или композитную монтажную плиту. Для установки используются два крепёжных отверстия, расположенные согласно габаритным чертежам производителя. Контакты в устройстве отсутствуют - оно работает исключительно как механический стопор. После установки на выключатель, рычаг устройства зацепляется за механизм отключения, препятствуя его перемещению в положение «включено» до ручного освобождения.

Безопасность и стандарты

Устройство блокировки положения (отключено) OptiMat E-УХЛ3 соответствует требованиям ТУ3420-091-05758109-2016 и зарегистрировано в Реестре средств электроснабжения (РЭ-2521/20). Обеспечивает выполнение правил безопасности при работе с электроустановками, в том числе требований ГОСТ Р 50030.2 и ПУЭ к блокировкам, предотвращающим неквалифицированное включение оборудования.

Преимущества

• Изготовлено компанией КЭАЗ - производителем оригинальных выключателей OptiMat, что гарантирует точное соответствие геометрии и функционала
• Не содержит электронных компонентов - надёжно работает даже при перебоях питания или ЭМИ
• Простой и прочный дизайн - не требует обслуживания, не подвержен износу при частом использовании
• Фиксирует положение без усилий - не нужна дополнительная затяжка или замки

Ограничения применения

• Не применяется с другими сериями выключателей - несовместим с OptiMat S, ABB, Schneider Electric и аналогами
• Не предназначен для работы на открытом воздухе - климатическое исполнение УХЛ3 допускает только внутреннюю установку в помещении
• Не имеет электрических контактов - нельзя использовать для сигнализации состояния «отключено» в системах управления
• Не обеспечивает автоматическую блокировку - требует ручного действия для активации и снятия

Примеры использования

• Блокировка выключателя OptiMat E250 перед плановым техобслуживанием насосной станции
• Фиксация положения «выключено» на участке конвейера во время проведения сварочных работ рядом с силовой цепью
• Использование в распределительных щитах на предприятиях с жёсткими требованиями к LOTO (Lock Out Tag Out)

Практические советы

• Перед установкой проверьте, чтобы выключатель был полностью переведён в положение «отключено» - иначе механизм блокировки не зафиксируется
• Убедитесь, что место монтажа свободно от посторонних предметов - устройство должно иметь свободный ход рычага
• При наличии нескольких выключателей используйте цветовые метки на блокировках для быстрого определения, какой контур заблокирован
• Не применяйте принудительное воздействие на рычаг - это может повредить механизм выключателя
• Артикул 100041 - единственная версия этого устройства; другие номера не являются оригиналами от КЭАЗ
