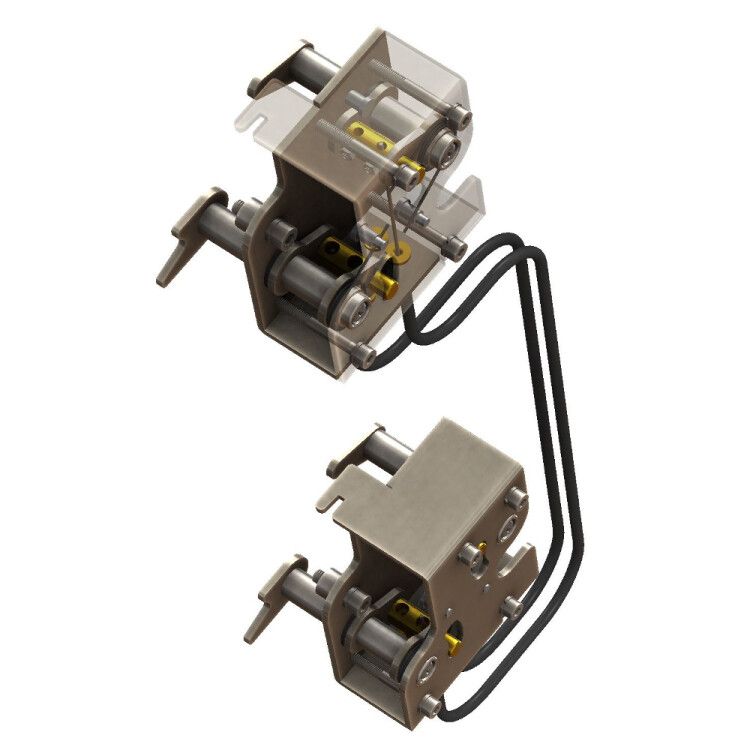

Комплект механической блокировки для 2-х OptiMat A630-4000-УХЛ3 | 242120 КЭАЗ

Комплект механической блокировки для двух OptiMat A630-4000-УХЛ3 от КЭАЗ обеспечивает безопасную последовательную работу двух автоматических выключателей серии OptiMat A, предотвращая одновременное включение. Артикул 242120 предназначен для систем, где требуется исключить риск параллельного питания.

Назначение и область применения

Комплект механической блокировки для двух OptiMat A630-4000-УХЛ3 используется для запирания двух автоматических выключателей так, чтобы один из них мог быть включен только при выключенном другом. Это необходимо в схемах с резервированием питания, переключением между источниками или при работе на одном потребителе от нескольких сетей. Подходит для установки на выдвижные модули OptiMat A габаритов S2 и S4.

Технические характеристики

• Тип изделия: Механическая взаимная блокировка
• Количество нормально замкнутых контактов: 2
• Количество нормально разомкнутых контактов: 2
• Наличие вспомогательных контактов: Да
• Совместимость: Только с выдвижными автоматическими выключателями OptiMat A (S2 и S4)

Совместимость и монтаж

Комплект механической блокировки для двух OptiMat A630-4000-УХЛ3 устанавливается непосредственно на два боковых корпуса выключателей OptiMat A. Для правильной работы важно, чтобы оба устройства были одного типа (S2 или S4) и находились в одной шине. Монтаж выполняется без инструментов - фиксация происходит за счет защелок. После установки проверьте свободное перемещение рычагов: они должны жестко блокировать друг друга при попытке включения обоих выключателей одновременно.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств управления силовыми цепями. Произведено КЭАЗ в соответствии с ГОСТ Р 50030.2 и IEC 60947-2. Наличие вспомогательных контактов позволяет передавать сигнал состояния (вкл./выкл.) в системы контроля и АСУ ТП. Блокировка выполнена из прочного металла, устойчивого к механическому воздействию и коррозии - что особенно важно для УХЛ3 исполнения.

Преимущества

• Физическая блокировка исключает человеческий фактор - невозможно случайно включить оба выключателя
• Встроенные вспомогательные контакты позволяют использовать сигналы в логических схемах без внешних датчиков
• Не требует внешнего питания - работает полностью механически
• Работает в широком температурном диапазоне благодаря исполнению УХЛ3

Ограничения применения

• Подходит только для выдвижных моделей OptiMat A габаритов S2 и S4 - не совместим с другими сериями или стационарными выключателями
• Не обеспечивает электрическую блокировку - только механическую; для защиты от напряжения нужны дополнительные средства
• Не рекомендуется применять в условиях постоянных вибраций выше допустимой нормы - возможна потеря точности зацепления
• Не предназначен для частого переключения более 10 раз в день - повышенный износ контактной группы

Примеры использования

• Переключение между основным и резервным питанием в цеховой сети
• Обеспечение интерLOCKS на конвейерах с двумя источниками тока
• Системы аварийного отключения, где нельзя допустить одновременного включения двух линий
• Аварийные генераторы, подключаемые через выкатной OptiMat A

Практические советы

• Перед установкой убедитесь, что оба OptiMat A имеют одинаковый тип крепления - S2 или S4. Разница в габаритах нарушит работу блокировки
• Проверьте ход рычагов после монтажа: если есть люфт или заклинивание - переустановите комплект
• Вспомогательные контакты можно подключить к контроллеру для сигнализации положения - используйте клеммы на боковой стенке блокировки
• При обслуживании всегда отключайте питание и фиксируйте выключатели в положении “Выкл” - даже при заблокированной системе
• Запасной комплект 242120 стоит иметь на складе - он не ремонтируется, только заменяется
