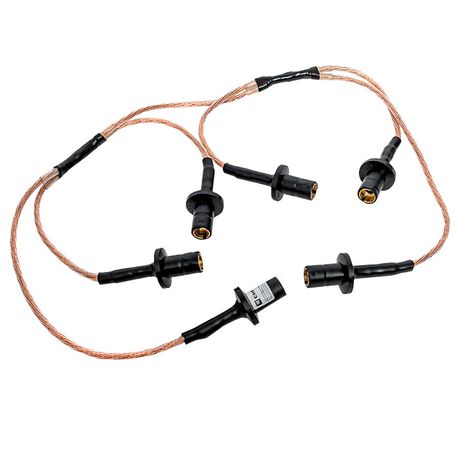

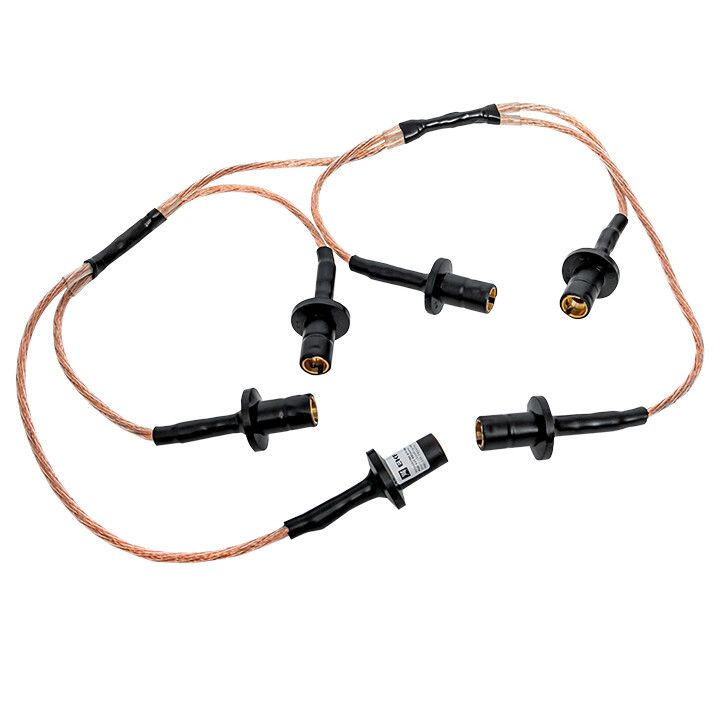

Устройство для закорачивания М6D PROxima 16 мм², 14 кА, 300 мм EKF m6d

Устройство для закорачивания М6D от EKF - надежное средство защиты персонала при работе на отключённых участках воздушных линий СИП. Применяется для создания искусственного заземления перед началом ремонтных работ, предотвращая случайное попадание напряжения на рабочую зону.

Назначение и область применения

Устройство для закорачивания М6D используется исключительно на воздушных линиях электропередачи (ВЛ) с самонесущими изолированными проводами (СИП) напряжением до 1 кВ. Его задача - обеспечить безопасность обслуживающего персонала при выполнении ремонта, обслуживания или проверки оборудования на отключённых участках. Когда линия отключена, устройство создаёт надёжное короткое замыкание между фазой и землёй, гарантируя, что любое наведённое или случайно возникшее напряжение будет немедленно сведено к нулю.

Технические характеристики

• Максимальный ток короткого замыкания: 14 кА - способно выдерживать мощные импульсы без повреждений;
• Поперечное сечение троса (фаза и заземление): 16 мм2 - обеспечивает достаточную проводимость для безопасного отвода тока;
• Материал троса: медь - высокая электропроводность и долговечность;
• Длина троса: 300 мм - оптимальна для удобного подключения к СИП и точкам заземления;
• Изоляция: да, изолированное исполнение - защищает оператора от случайного контакта с токоведущими частями;
• Рабочий температурный диапазон: от –60 C до +50 C - работает в суровых климатических условиях, включая Арктику и южные регионы;
• Гарантийный срок: 24 месяца - подтверждает качество сборки и материалов.

Совместимость и монтаж

Устройство для закорачивания М6D подключается через специальный адаптер РМСС, который устанавливается в прокалывающие зажимы на стороне ответвления СИП. Один из разъёмов устройства соединяется со штекером спуска заземления. Подключение выполняется только после полного отключения линии и проверки отсутствия напряжения. Для работы требуется наличие подготовленной точки заземления и соответствующего адаптера РМСС - без него использование невозможно.

Безопасность и стандарты

Устройство для закорачивания М6D соответствует требованиям безопасности при работе на ВЛ напряжением до 1 кВ. Конструкция обеспечивает защиту от случайного прикосновения благодаря изолированному исполнению. Все элементы рассчитаны на работу в соответствии с нормами ПУЭ и ГОСТ Р 58987-2020 для средств защиты при проведении работ на электроустановках.

Преимущества

• Высокая надёжность при больших токах КЗ - 14 кА обеспечивают защиту даже при аварийных режимах;
• Медная жила - минимальное сопротивление, устойчивость к окислению и длительный срок службы;
• Изолированное исполнение снижает риск травмы при монтаже и демонтаже;
• Широкий диапазон температур позволяет применять устройство в любом регионе России;
• Стандартная длина троса (300 мм) обеспечивает комфортное управление без лишнего натяжения.

Ограничения применения

• Не предназначен для использования на ЛЭП выше 1 кВ - применение на более высоких напряжениях опасно и запрещено;
• Требуется обязательное использование адаптера РМСС - без него устройство нельзя подключить к СИП;
• Не является самостоятельным средством защиты - всегда необходимо соблюдать порядок отключения, проверки отсутствия напряжения и установки других средств защиты;
• Не рекомендуется использовать в условиях повышенной влажности без дополнительной защиты корпуса - хотя изоляция есть, внешние факторы могут влиять на контактные группы.

Примеры использования

• Работы на распределительных столбах с СИП - замена изоляторов, ремонт ответвлений;
• Обслуживание уличного освещения на линиях 0,4 кВ;
• Подключение временной системы заземления перед сваркой или тестированием оборудования;
• Ремонтные бригады на сельских и городских сетях с использованием СИП.

Практические советы

• Перед каждым применением проверяйте целостность изоляции и состояние медных тросов - следите за отсутствием механических повреждений или окисления;
• Убедитесь, что адаптер РМСС установлен правильно и плотно зафиксирован в прокалывающем зажиме - плохой контакт снижает эффективность защиты;
• Храните устройство для закорачивания М6D в сухом месте, желательно в оригинальной сумке - это продлит срок службы;
• Проверяйте соответствие сечения заземляющего контура - он должен быть не менее 16 мм2, чтобы не стать слабым звеном цепи;
• Никогда не используйте устройство без предварительного отключения питания - даже при наличии заземления это нарушение правил безопасности.
