Устройство для закорачивания М 6D | 11400611 NILED НИЛЕД

Устройство для закорачивания М 6D от компании НИЛЕД (артикул 11400611) предназначено для быстрого и надёжного наложения временного заземления на отключённые участки линий электропередачи, обеспечивая безопасность персонала при работе с потенциально опасными напряжениями.

Назначение и область применения

Устройство для закорачивания М 6D используется исключительно для создания временного заземления на воздушных линиях электропередачи (ВЛ) после их отключения. Его основная задача - предотвратить поражение током работников в случае случайного восстановления питания или появления наведённого напряжения. Применяется при плановых и аварийных работах на ЛЭП напряжением выше 1 кВ.

Технические характеристики

• Количество жил: 6 - позволяет одновременно заземлить все фазы и нулевой провод
• Сечение жил: 16–95 мм2 - совместимо с большинством типичных проводов на ВЛ
• Материал жил: алюминий - легкий, коррозионностойкий, хорошо проводит ток
• Принцип действия: заземление через штепсельные контакты
• Диапазон рабочих температур: от –60 до +50 C - работает в условиях сурового климата, включая Арктику и южные регионы
• Стойкость к УФ-излучению: да - материал корпуса и изоляции не выгорает на солнце
• Гарантийный срок: 60 месяцев - длительная надёжность при правильной эксплуатации
• Способ монтажа: стационарный - устройство не перемещается во время работы, фиксируется на опоре или заземляющем контуре

Совместимость и монтаж

Устройство для закорачивания М 6D имеет шесть байонетных патронов - они обеспечивают быстрый и надёжный контакт с проводами без необходимости затяжки болтов. Для установки необходимо:

• Убедиться, что линия полностью отключена и проверена от напряжения
• Подвести заземляющий провод от заземляющего контура к входному зажиму устройства
• Вставить каждый из шести штепселей в соответствующую фазу или ноль - патроны защёлкиваются поворотом на 90°
• Не допускать механических нагрузок на соединения во время работы

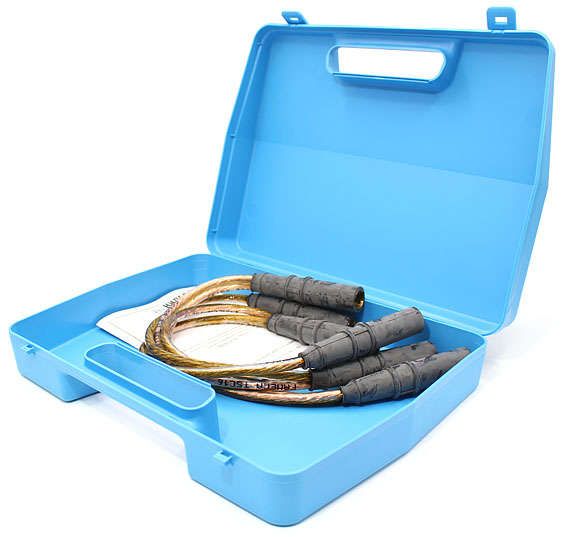

Поставляется в прочном футляре - удобно для хранения и транспортировки на объект.

Безопасность и стандарты

Устройство для закорачивания М 6D соответствует требованиям безопасности при выполнении работ на ВЛ, предусмотренным ПТЭ и ПБ. Конструкция исключает самопроизвольное отключение при вибрации и ударных нагрузках. Байонетный механизм гарантирует плотный контакт даже при наличии окислов на поверхности провода.

Преимущества

• Шестиканальная система - одинаково эффективна для трёхфазных и четырёхпроводных систем
• Быстрая установка - замена обычных зажимов занимает меньше времени
• Работает при экстремальных температурах - не требует специального хранения
• Защита от УФ - долгий срок службы вне зависимости от региона эксплуатации
• Высокая надёжность контакта - минимизация риска нагрева и пробоя

Ограничения применения

• Не предназначен для постоянного заземления - только для временной защиты при ремонте
• Не использовать на линиях с напряжением ниже 1 кВ - не рассчитан на такие условия
• Не применять при наличии видимых повреждений жил или патронов - риск пробоя
• Не допускать подключения к живому проводу - перед монтажом всегда проверять отсутствие напряжения тестером

Примеры использования

• Заземление всех фаз на ВЛ 10/35 кВ перед заменой гирлянды изоляторов
• Обеспечение безопасности при обслуживании ответвлений на опорах
• Работы на линиях с высоким уровнем наведённого напряжения рядом с действующими ВЛ 110 кВ
• Автомобильные мастерские энергосбыта - использование в составе комплекта инструментов для оперативных ремонтов

Практические советы

• Перед каждым использованием осматривайте патроны на предмет деформации, трещин или окисления - при необходимости очищайте медной щёткой
• Проверяйте целостность заземляющего провода - он должен иметь достаточное сечение (не менее 35 мм2) и надёжное соединение с контуром
• Храните устройство для закорачивания М 6D в сухом месте, внутри футляра - избегайте попадания песка и грязи внутрь патронов
• Учитывайте посадочный диаметр проводов: максимальное сечение 95 мм2 - не используйте для более толстых проводов, чтобы не повредить механизм
• После завершения работ снимайте устройство в порядке, обратном монтажу - сначала отсоедините заземляющий провод, затем снимите штепсели
