Устройство заземления МаТ | 11500631 NILED НИЛЕД

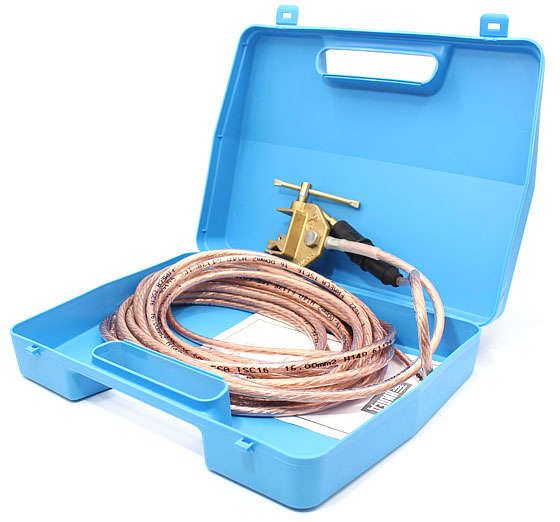

Устройство заземления MaT (артикул 11500631, бренд НИЛЕД) предназначено для быстрого и надёжного подключения заземляющего провода к распределительным устройствам M6D и M7D. Применяется на линиях электропередачи для обеспечения безопасности персонала при проведении работ под напряжением.

Назначение и область применения

Устройство заземления MaT используется для временного заземления оборудования на линиях электропередачи. Его основная задача - предотвратить случайное включение питания во время обслуживания, обеспечивая безопасность ремонтному персоналу. Устройство совместимо исключительно с байонетными разъёмами устройств M6D и M7D. Подходит для работы на открытых подстанциях, воздушных линиях и других объектах высокого напряжения.

Технические характеристики

• Материал корпуса и контактов: медь
• Материал токоведущей жилы: алюминий
• Сечение жилы: 16–95 мм2 (устройство рассчитано на использование с проводниками этого диапазона)
• Длина гибкого медного провода: 10 метров
• Сечение провода: 16 мм2
• Рабочий температурный диапазон: от -60 C до +50 C
• Стойкость к УФ-излучению: да - материал не теряет прочность под воздействием солнечного света
• Гарантийный срок: 60 месяцев
• Способ монтажа: стационарный - фиксируется на заземляющих устройствах, не предназначен для перемещения в процессе эксплуатации

Совместимость и монтаж

Устройство заземления MaT 11500631 подключается только через байонетный разъём устройств M6D и M7D. Штекер имеет стандартизированную форму, обеспечивающую механическую фиксацию и надёжный электрический контакт. Гибкий медный провод заканчивается струбциной - ею крепится к заземляющей шине, опоре или другому заземляющему элементу. Для монтажа требуется доступ к точке заземления и возможность зафиксировать струбцинную часть. Не допускается применение с другими типами разъёмов - даже аналогичными по внешнему виду.

Безопасность и стандарты

Устройство соответствует требованиям к средствам защиты при работе на электроустановках. Конструкция обеспечивает надёжное замыкание цепи заземления, снижает риск возникновения шагового напряжения. Стойкость к ультрафиолету позволяет использовать его на открытом воздухе без потери эксплуатационных качеств. Соответствие нормам безопасности подтверждается испытаниями, проводимыми производителем НИЛЕД.

Преимущества

• Высокая надёжность контакта благодаря медному штекеру и байонетному соединению
• Длинный гибкий провод (10 м) обеспечивает удобство подключения к удалённым заземляющим точкам
• Устойчивость к экстремальным температурам - работает в условиях Сибири и Крайнего Севера
• Защита от выгорания под солнцем - не требует дополнительного покрытия или укрытия
• Длительный гарантийный срок - 5 лет - свидетельствует о долговечности материалов

Ограничения применения

• Не применяется вне систем M6D/M7D - несовместим с другими типами разъёмов
• Жила выполнена из алюминия - не рекомендуется для постоянного тока выше 400 А без проверки нагрева
• Не предназначено для частого демонтажа/монтажа - стационарное использование снижает износ контактов
• Не следует использовать в средах с повышенной химической агрессивностью - медь подвержена коррозии при наличии сероводорода или солевых паров

Примеры использования

• Подключение заземления перед ремонтом выключателя на ЛЭП 110 кВ
• Обеспечение безопасности при замене изоляторов на опорах воздушных линий
• Заземление распределительных пунктов после отключения питания
• Работы на подстанциях с установленными устройствами M6D и M7D

Практические советы

• Перед установкой проверьте целостность провода и состояние струбцины - повреждённая жила снижает эффективность заземления
• Убедитесь, что место крепления струбцины чистое и свободно от краски, оксидов или масла - плохой контакт увеличивает переходное сопротивление
• При использовании в холодном климате не допускайте резких ударов по корпусу - медь становится более хрупкой ниже -40 C
• Проверяйте соответствие сечения заземляющего провода - используйте только провода 16–95 мм2; меньшее сечение недопустимо
• Храните устройство в сухом месте - хотя оно устойчиво к УФ и морозу, длительное воздействие влаги может вызвать окисление контактов
