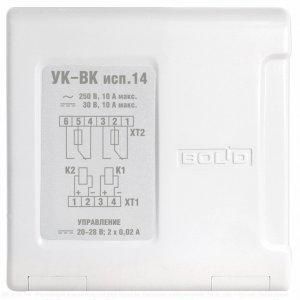

Устройство коммутационное УК-ВК (исп. 14) (усил. рел. на 2 кан.; вх. напр. 24В 20мА вых. до 250В 10А) Болид 259854

Устройство коммутационное УК-ВК (исп. 14) усиленное реле 2 канала от Болид с артикулом 259854 предназначено для управления нагрузками высокой мощности через слабые управляющие сигналы 24 В постоянного тока. Подходит для автоматизации промышленного оборудования, где требуется надёжная изоляция между цепями управления и силовой частью.

Назначение и область применения

Это двухканальное реле используется для переключения силовых цепей на основе сигнала от контроллеров, PLC или других устройств с низковольтным выходом. Каждый канал работает автономно - можно управлять двумя различными нагрузками одновременно. Применяется в системах автоматизации: управление двигателями, нагревательными элементами, светильниками, насосами и другими исполнительными механизмами, работающими от переменного тока до 250 В.

Технические характеристики

• Количество каналов: 2
• Входное напряжение: 24 В постоянного тока
• Ток управления: до 20 мА
• Выходное напряжение: до 250 В переменного тока
• Максимальный коммутируемый ток: 10 А на каждый канал
• Тип контактов: механические, нормально разомкнутые (NO)
• Изоляция между входом и выходом: гальваническая

Совместимость и монтаж

Устройство коммутационное УК-ВК (исп. 14) усиленное реле 2 канала совместимо с большинством промышленных контроллеров, имеющих выходной ток до 20 мА при 24 В DC. Монтируется на DIN-рейку шириной 35 мм. Подключение входных цепей - к клеммам IN+ и IN−; выходные - к клеммам L/N и COM. Для обеспечения долговечности рекомендуется использовать предохранители на выходе согласно нагрузке. Обязательно соблюдайте полярность при подключении входа - неверное подключение может вывести устройство из строя.

Безопасность и стандарты

Работает в соответствии с требованиями безопасности для промышленного оборудования. Гальваническая изоляция между управляющей и силовой цепью защищает чувствительную электронику от импульсов и скачков напряжения. Соответствие стандартам EN 60947-5-1 и IEC 61810-1 подтверждено производителем Болид.

Преимущества

• Два независимых канала позволяют заменить два одноканальных реле, экономя место на рейке.
• Высокий коммутируемый ток (10 А) позволяет работать с мощными нагрузками без внешних контакторов.
• Низкий ток управления (20 мА) снижает нагрузку на контроллеры и датчики.
• Гальваническая изоляция исключает помехи и повреждения со стороны силовой сети.

Ограничения применения

• Не предназначен для работы с постоянным током выше 30 В на выходе - использование на постоянном токе может снизить срок службы контактов.
• Не рассчитан на частые включения/выключения более 10 раз в секунду - длительная работа на высоких частотах вызывает перегрев и быстрый износ.
• Не имеет защиты от перегрузки или короткого замыкания - необходимо применять внешние устройства защиты.
• Не следует использовать во взрывоопасных средах - отсутствует соответствующая сертификация.

Примеры использования

• Управление трёхфазным двигателем через пускатели с помощью одного УК-ВК (исп. 14) усиленное реле 2 канала - один канал включает питание, второй - торможение.
• Автоматическое включение освещения на участке производства при запуске станка - сигнал с датчика движения подаётся на вход, реле замыкает цепь ламп.
• Переключение режимов нагрева в термокамере: первый канал включает основной ТЭН, второй - дополнительный.

Практические советы

• При подключении индуктивных нагрузок (двигатели, катушки) обязательно используйте демпферные цепочки (диод + резистор) параллельно контактам для продления срока службы.
• Убедитесь, что посадочное место на DIN-рейке плотное - плохой контакт увеличивает риск перегрева.
• Для контроля состояния контактов установите индикаторы на выходах - это ускоряет диагностику отказов.
• Не допускайте попадания влаги внутрь корпуса - хотя устройство герметично, открытые клеммы требуют защиты от окружающей среды.
• При замене аналогичного изделия проверьте соответствие тока управления - некоторые старые модели требуют 30–50 мА, тогда как УК-ВК (исп. 14) усиленное реле 2 канала работает при 20 мА.
