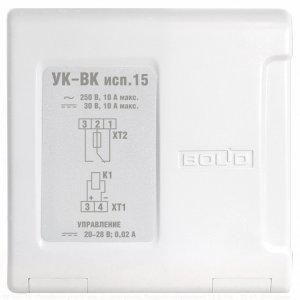

Устройство коммутационное УК-ВК (исп. 15) (усил. рел. на 1 кан.; вх. напр. 24В 20мА вых. до 250В 10А) Болид 259855

Устройство коммутационное УК-ВК (исп. 15) усилитель релейный на 1 канал от Болид с артикулом 259855 предназначено для управления нагрузками высокой мощности слабым сигналом 24 В постоянного тока. Подходит для автоматизации систем, где требуется изоляция между цепями управления и силовой частью.

Назначение и область применения

Этот релейный усилитель используется для переключения нагрузок при помощи маломощного управляющего сигнала. Он позволяет использовать низковольтные контроллеры (например, PLC, микроконтроллеры, терморегуляторы) для включения/выключения устройств с высоким потреблением энергии. Применяется в системах автоматизации: управление двигателями, нагревательными элементами, светильниками, насосами и другими исполнительными механизмами.

Технические характеристики

• Количество каналов: 1
• Входное напряжение: 24 В постоянного тока
• Входной ток: 20 мА
• Выходное напряжение: до 250 В переменного или постоянного тока
• Максимальный выходной ток: 10 А
• Тип выхода: механический герконовый контакт (реле)

Совместимость и монтаж

Устройство коммутационное УК-ВК (исп. 15) устанавливается на DIN-рейку шириной 35 мм. Клеммы для подключения входа и выхода доступны с лицевой стороны. Для подключения используйте провода сечением до 2,5 мм2. На вход подключаются сигналы от контроллеров (PLC, датчиков, кнопок); на выход - нагрузки, такие как контакторы, лампы, нагреватели. Обязательно соблюдайте полярность на входе: +24 В и GND.

Безопасность и стандарты

Производитель указывает соответствие требованиям безопасности для оборудования низкого напряжения. Устройство соответствует нормам для промышленного применения, однако сертификация по ГОСТ или IEC не указана в исходных данных. Рекомендуется проверить наличие документации на объекте перед установкой в ответственные системы.

Преимущества

• Изоляция между управляющей цепью и силовым выходом - защищает чувствительную электронику от помех и скачков напряжения.
• Высокая коммутирующая способность: 10 А при 250 В - позволяет работать с большинством бытовых и промышленных нагрузок.
• Низкий ток управления: всего 20 мА - совместим с большинством современных контроллеров и датчиков.
• Простая установка на DIN-рейку - удобна для сборки шкафов управления.

Ограничения применения

• Не предназначен для частого включения/выключения более 1000 раз в час - механические контакты имеют ограниченный срок службы при интенсивном использовании.
• Не работает с импульсными нагрузками выше 10 А среднеквадратичного значения - возможен перегрев и отказ контактов.
• Не имеет защиты от перегрузки или короткого замыкания - необходимо применять внешние предохранители или автоматы.
• Работает только с постоянным током на входе - нельзя подключать переменное напряжение 24 В AC.

Примеры использования

• Подключение нагревателя в термокамере через PLC с выходом 24 В DC.
• Управление двигателем конвейера с помощью датчика движения и контроллера на 24 В.
• Автоматическое включение освещения в цеху по сигналу от датчика присутствия.
• Переключение звукового сигнализатора при аварийной ситуации в системе контроля.

Практические советы

• Выбирайте внешний предохранитель на 10–12 А для защиты выходной цепи - особенно при работе с индуктивными нагрузками (двигатели, катушки).
• При подключении нагрузок >5 А рекомендуется обеспечивать хорошую вентиляцию вокруг устройства - температура корпуса может повышаться.
• Не забудьте проверить тип нагрузки: реле УК-ВК (исп. 15) поддерживает как активную (лампы, спирали), так и реактивную (электродвигатели) нагрузку, но с учетом максимальных значений.
• Если вы планируете использовать несколько таких устройств - распределите их по рейкам с запасом теплового зазора, чтобы избежать взаимного нагрева.
