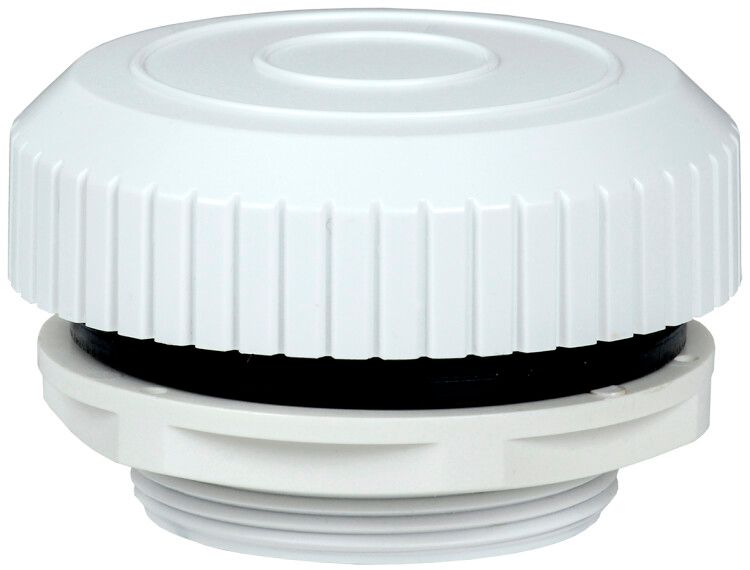

Устройство компенсации давления УКД D=40мм IP66 IEK (ИЭК) YUK10-40-66

Устройство компенсации давления УКД D=40мм IP66 от IEK предназначено для балансировки внутреннего давления в герметичных электротехнических шкафах, предотвращая повреждение оборудования из-за перепадов давления и удерживая пыль и влагу за пределами корпуса. Артикул yuk10-40-66 соответствует требованиям защиты IP66.

Назначение и область применения

Устройство компенсации давления УКД D=40мм IP66 используется в замкнутых электрощитах, где температурные колебания вызывают изменения давления внутри. Без него возможна деформация уплотнений, запотевание стекол, коррозия контактов или выход из строя чувствительной электроники. Подходит для установки на шкафы управления, распределительные щиты, системы автоматизации на производствах, в условиях повышенной влажности или пыльности - например, на заводах, в теплицах, на открытых площадках.

Технические характеристики

• Тип изделия: устройство выравнивания давления
• Диаметр отвода: 60 мм
• Диаметр стока: 60 мм
• Степень защиты: IP66 - полная защита от пыли и мощного струйного водяного потока
• Срок службы: 5 лет при соблюдении условий эксплуатации
• Материал мембраны: специализированная водонепроницаемая мембрана, пропускающая воздух, но задерживающая жидкость и частицы

Совместимость и монтаж

УКД D=40мм IP66 устанавливается в стенку электрощита через отверстие диаметром 60 мм. Монтаж выполняется с помощью фланца и крепёжных элементов, входящих в комплект. Для надёжной работы необходимо, чтобы толщина стенки шкафа не превышала допустимую для данного типа устройства - рекомендуется проверять совпадение толщины металла с конструкцией монтажного фланца. Нельзя использовать с шкафами, имеющими отверстия меньшего диаметра - адаптеры не предусмотрены.

Безопасность и стандарты

Устройство соответствует требованиям степени защиты IP66 по ГОСТ 14254. Обеспечивает безопасную работу в средах с высокой запылённостью и воздействием струй воды - например, при мойке оборудования. Не содержит опасных веществ, соответствует RoHS.

Преимущества

• Предотвращает образование конденсата внутри шкафа благодаря односторонней мембране - влага выводится, но не проникает обратно
• Не требует обслуживания и замены в течение всего срока службы
• Высокая механическая прочность корпуса - выдерживает внешние нагрузки и вибрацию
• Работает без энергопитания - полностью пассивный элемент

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP66 не равнозначен IP68
• Не работает при экстремальных температурах ниже -40C и выше +80C - указанные границы не указаны явно, но мембрана теряет эластичность вне типового диапазона
• Не следует применять в средах с агрессивными химикатами - маслом, растворителями, кислотами - они разрушают мембрану
• Не заменяет систему вентиляции при значительном тепловыделении - только компенсирует давление, не отводит тепло

Примеры использования

• Щиты управления насосными станциями на водопроводных объектах
• Шкафы частотных преобразователей на производственных линиях с частой мойкой
• Распределительные пункты на открытых площадках в регионах с высокой влажностью
• Автоматизированные системы в пищевой промышленности, где требуется частая санобработка

Практические советы

• Перед установкой проверьте, что отверстие в шкафе точно соответствует 60 мм - даже небольшое отклонение снижает герметичность
• Не используйте герметики вокруг монтажного фланца - они нарушают функцию мембраны
• При длительной работе в условиях сильного нагрева (например, рядом с силовой аппаратурой) контролируйте температуру поверхности УКД - она не должна превышать +80C
• Проверяйте состояние мембраны визуально каждые 6–12 месяцев - наличие трещин, жирных пятен или засоров требует замены
• Артикул yuk10-40-66 - единственный вариант в линейке IEK с этим сочетанием диаметра и класса защиты; другие модели имеют другой размер или уровень защиты
