Устройство размотки провода DR-40 серия ПРОФИ | 88553 КВТ

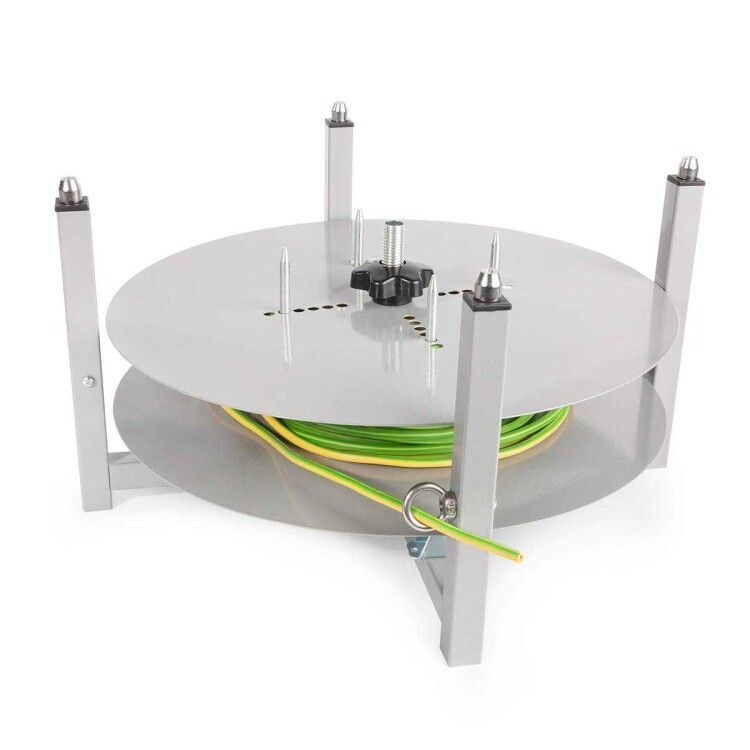

Устройство размотки провода DR-40 серия ПРОФИ, КВТ - компактное механическое устройство для удобной и безопасной размотки гибких проводов и термоусадочных кембриков с бухт. Подходит для мастерских, цехов и пунктов сборки, где требуется точный контроль над длиной и натяжением материала.

Назначение и область применения

DR-40 серия ПРОФИ, КВТ предназначен для автоматизированной размотки проводов и кембриков с бухт без перегибов и перекручивания. Обеспечивает плавный и контролируемый вытягиваемый материал, что снижает риск повреждения изоляции и ускоряет работу. Применяется на производствах, в электромонтажных бригадах, сервисных центрах и на участках, где используется большое количество бухтированного кабеля или термоусадки.

Технические характеристики

• Внутренний диаметр кабельного кольца: 180 мм
• Наружный диаметр кабельного кольца: 380 мм
• Максимальный наружный диаметр бухты: 380 мм
• Минимальный внутренний диаметр бухты: 80 мм
• Максимальный внутренний диаметр бухты: 180 мм
• Максимальная высота бухты: 120 мм
• Габариты устройства: 430 × 430 × 240 мм
• Вес: 3,5 кг
• Количество регулируемых ограничителей: 6 позиций

Совместимость и монтаж

Устройство совместимо с бухтами, соответствующими указанным диапазонам диаметров и высоты. Для установки бухты достаточно поместить её на поворотный стол между ограничителями - фиксация происходит за счёт трения и правильного подбора зазора.

DR-40 серия ПРОФИ, КВТ можно использовать в двух режимах:

• Стойками вверх - для работы на свободной поверхности;
• Стойками вниз - с возможностью крепления болтами к рабочему столу для устойчивости при длительной нагрузке.

Не требует электроэнергии, работает исключительно механически - просто вращайте бухту рукой.

Преимущества

• Регулируемые ограничители позволяют точно адаптировать устройство под бухты разного диаметра - от 80 до 180 мм.
• Поворотный стол обеспечивает равномерную размотку без перекручивания провода.
• Лёгкий вес и компактные габариты делают его мобильным - легко перемещать между рабочими местами.
• Отсутствие электроники и двигателей - минимальный риск поломки, не нуждается в обслуживании.
• Поддержка вертикального и горизонтального расположения увеличивает универсальность использования.

Ограничения применения

• Не подходит для жёстких кабелей, трубчатых проводов или бухт с металлическими сердечниками - возможна деформация стола.
• Максимальная высота бухты - 120 мм; более крупные бухты не поместятся.
• Не рассчитан на постоянную автономную размотку - требует ручного вращения, не подходит для поточных линий.
• Не имеет тормозной системы - при быстром освобождении бухта может раскрутиться, поэтому рекомендуется контролировать скорость вращения.

Примеры использования

• Электромонтажники используют DR-40 серия ПРОФИ, КВТ при прокладке сигнальных проводов в щитах и шкафах.
• На заводах по производству оборудования - для выдачи термоусадочных кембриков нужной длины перед сборкой.
• В ремонтных мастерских - для разматывания многожильных проводов без спутывания.
• На складах - как вспомогательное средство для подготовки материалов к отправке.

Практические советы

• Перед использованием проверьте, чтобы внутренний диаметр бухты был не менее 80 мм - меньшие значения не будут фиксироваться.
• При работе со слабо натянутыми бухтами используйте два соседних ограничителя для лучшей центровки.
• Если планируете долгую работу - закрепите устройство к столу через отверстия в ножках (режим «стойками вниз»).
• Не нагружайте устройство сверх нормы - максимальный наружный диаметр 380 мм указан не случайно, превышение может вызвать деформацию.
• Храните в сухом месте - хотя корпус прочный, влага может вызвать коррозию элементов крепления.
