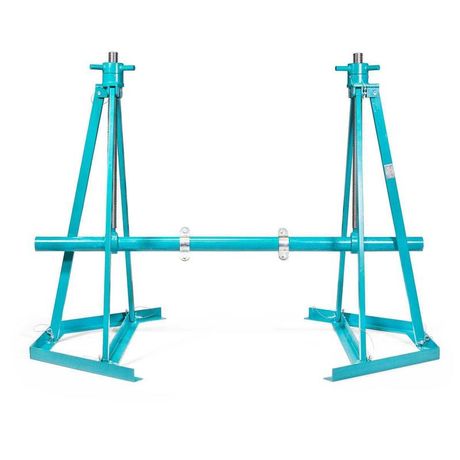

Домкрат кабельный винтовой ДКВ-6С | 84849 КВТ

Домкрат кабельный винтовой ДКВ-6С от КВТ - это надежный механический инструмент для безопасной и точной отмотки кабеля с крупногабаритных барабанов на строительных и промышленных объектах. Конструкция обеспечивает устойчивую работу с барабанами массой до 6 тонн, что делает ДКВ-6С незаменимым при монтаже силовых и контрольных кабельных линий.

Назначение и область применения

Домкрат кабельный винтовой ДКВ-6С предназначен для удержания и медленного проворачивания кабельных барабанов во время отмотки кабеля. Он используется там, где требуется контролируемый и равномерный сброс материала без риска повреждения изоляции или перегиба жил. Применяется на стройплощадках, в электроустановках, производственных цехах, на железнодорожных и телекоммуникационных объектах. Особенно эффективен при работе с большими барабанами, которые невозможно перемещать вручную или с помощью обычных тележек.

Технические характеристики

• Максимальная нагрузка на две стойки: 6 т (6000 кгс)
• Грузоподъемность оси: 5 т (5000 кгс)
• Максимальный диаметр барабана: 2200 мм
• Максимальная ширина барабана: 2500 мм
• Диаметр оси: 76 мм
• Длина оси: 2500 мм
• Подходящие номера барабанов: №10–№22
• Габариты подъемника в рабочем состоянии: 600×1460×1430 мм
• Габариты в транспортировочном положении (две стойки): 1520×270×600 мм
• Общий вес комплекта: 112 кг
• Тип монтажа: напольный, стационарный

Совместимость и монтаж

Домкрат кабельный винтовой ДКВ-6С совместим с барабанами, имеющими внутренний диаметр отверстия, соответствующий оси Ø76 мм. Устанавливается на ровной, прочной поверхности - бетонном полу, металлическом настиле или твердом грунте. Для работы необходимо:

• Уложить стойки параллельно друг другу на расстоянии, соответствующем ширине барабана (до 2500 мм).
• Закрепить ось в отверстиях барабана и установить её в опорные втулки стоек.
• Зафиксировать все элементы с помощью трёх пальцев через втулки - это предотвращает смещение при нагрузке.
• Использовать ручной механизм для плавного вращения барабана за счет ходовой гайки с подшипниковым узлом - снижает усилие на оператора.

Не требует подключения к сети или внешнего питания. Работает исключительно на механической передаче.

Особенности конструкции

ДКВ-6С имеет складную конструкцию стоек с усиленным профилем - это позволяет легко транспортировать устройство и хранить его в ограниченном пространстве. Все соединения выполнены с использованием стальных пальцев и втулок, обеспечивающих высокую жесткость и долговечность. Подшипниковый узел в ходовой гайке минимизирует трение, позволяя одному человеку вращать даже тяжелые барабаны без значительных усилий. Корпус выполнен из качественной стали, устойчивой к деформациям при длительной эксплуатации.

Преимущества

• Высокая грузоподъемность - работает с самыми тяжелыми барабанами категории №10–№22
• Стабильность и безопасность - жесткая фиксация оси и стоек исключает проскальзывание и опрокидывание
• Эргономичность - подшипниковый узел и механическая передача снижают трудозатраты
• Удобство перевозки - складная конструкция занимает мало места при транспортировке
• Надежность - отсутствие электроники и гидравлики делает устройство устойчивым к пыли, влаге и перепадам температур

Ограничения применения

• Не предназначена для автоматической или быстрой отмотки - процесс требует ручного управления
• Работает только с барабанами, имеющими внутреннее отверстие Ø76 мм; несовместима с другими типами осей
• Не рекомендуется использовать на неровных, мягких или скользких поверхностях - возможен риск сдвига или опрокидывания
• Масса комплекта 112 кг - требует механизированной или командной погрузки/разгрузки
• Не подходит для работы с малогабаритными барабанами (менее №10) - будет слишком свободно посадка на ось

Примеры использования

• Монтаж кабельных линий на новостройке - отмотка 10-тонного барабана с силовым кабелем ВВГнг-LS 3x240
• Ремонт подстанций - замена старых кабелей с барабанов №18–№22
• Производственные цеха - прокладка контрольных кабелей между оборудованием
• Железнодорожные депо - прокладка сигнализационных и связных кабелей вдоль путей

Практические советы

• Перед началом работы проверьте, чтобы внутренний диаметр барабана точно соответствовал оси Ø76 мм - зазор более 2 мм снижает устойчивость
• Используйте два человека при первом запуске: один управляет вращением, второй следит за направлением намотки
• При работе на открытых площадках закрепите стойки анкерами или противовесами, особенно при сильном ветре
• После окончания работ разберите домкрат, смажьте пальцы и втулки антикоррозийной смазкой - продлевает срок службы
• Храните в сухом помещении - хотя корпус стальной, влага может вызвать коррозию крепежных элементов
• Не используйте ДКВ-6С для подъема или перемещения барабанов - он служит только для вращения в горизонтальной плоскости
