Домкрат кабельный ДК-3ГП(ЭМ) | 71982 КВТ

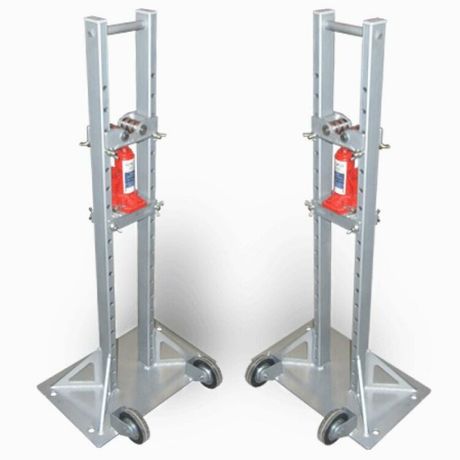

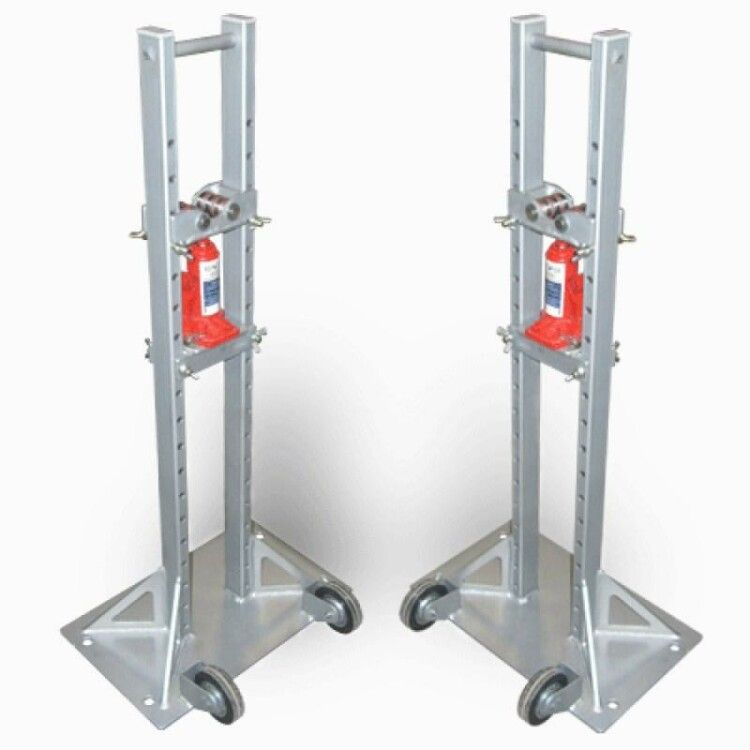

Домкрат кабельный ДК-3ГП (ЭМ) КВТ - это свободностоящий гидравлический механизм для подъёма и безопасной отмотки кабельных барабанов массой до 3 тонн. Применяется на строительных площадках, в производственных цехах и при монтаже силовых кабельных линий. Артикул 71982 соответствует модели, предназначенной для работы с крупногабаритными барабанами №6–№18.

Назначение и область применения

Домкрат кабельный ДК-3ГП (ЭМ) КВТ используется для подъёма и вращения кабельных барабанов при прокладке кабельных линий. Он позволяет равномерно отматывать кабель без перегибов, провисаний и механических повреждений. Подходит для работ в условиях ограниченного пространства, где невозможно использовать специализированные лебёдки или краны. Часто применяется при монтаже кабелей на объектах ЖКХ, энергетики, связи и промышленности.

Технические характеристики

• Грузоподъемность: 3000 кг (максимальный вес барабана)
• Максимальная ширина барабана: 1700 мм
• Максимальный диаметр барабана: 1800 мм
• Нагрузка на стойки: 30 кН
• Нагрузка на ось: 30 кН
• Подходящие номера барабанов: №6 – №18
• Диаметр оси: 51 мм
• Длина оси: 1750 мм
• Рабочая температура: от -20 C до +40 C
• Высота регулируемая за счёт специальных отверстий на стойках
• Вес одной стойки: 26 кг
• Вес оси: 18,9 кг
• Вес одного хомута: 2,0 кг
• Габариты одной стойки: 1085 × 500 × 385 мм

Совместимость и монтаж

Домкрат кабельный ДК-3ГП (ЭМ) КВТ - свободностоящий, не требует крепления к полу или основанию. Для установки достаточно выставить стойки на ровную горизонтальную поверхность, вставить ось и закрепить барабан прижимными хомутами. Высота оси настраивается путём выбора подходящих отверстий в стойках - это позволяет точно подгонять устройство под любой тип барабана. Колёса на стойках обеспечивают мобильность: можно легко передвинуть домкрат по территории даже с установленным барабаном.

Особенности конструкции

• Ось изготовлена из толстостенной трубы - повышает жесткость и долговечность при работе с тяжёлыми барабанами.
• Прижимные хомуты предотвращают проскальзывание барабана по оси во время отмотки.
• Подшипниковые узлы на стойках снижают трение, позволяя вращать барабан с минимальным усилием даже под максимальной нагрузкой.
• Узел фиксации подшипников защищает механизм от выхода из строя при случайном превышении допустимой высоты подъёма.
• Стойки имеют прочную сварную конструкцию, рассчитанную на длительную эксплуатацию в тяжёлых условиях.

Преимущества

• Значительно ускоряет процесс раскатки кабеля по сравнению с ручной размоткой.
• Исключает риск повреждения изоляции кабеля благодаря контролируемому вращению барабана.
• Не требует внешнего источника питания - работает за счёт ручного гидравлического привода.
• Легко транспортировать и собирать: комплект состоит из трёх основных элементов (стойки, ось, хомуты).
• Работает в широком диапазоне температур - подходит для зимних и летних условий.

Ограничения применения

• Не предназначен для подъёма других типов грузов - только кабельные барабаны с внутренним диаметром, совпадающим с осью Ø51 мм.
• Не рекомендуется использовать на наклонных или мягких поверхностях без подготовки основания - возможен перекос и потеря устойчивости.
• Максимальная высота подъёма ограничена конструкцией стоек; превышение может вызвать деформацию подшипникового узла.
• Не подходит для автоматизированной или постоянной работы - предназначен для периодического использования при монтаже.

Примеры использования

• Прокладка силового кабеля ВВГнг-Ls на новом жилом комплексе - быстрый доступ к кабелю с барабана №12.
• Обслуживание кабельных трасс в промышленном цеху - замена повреждённого участка без демонтажа всего барабана.
• Монтаж оптоволоконных линий на стройплощадке - точная отмотка малых длин без перегиба световода.
• Работы в подземных сооружениях - использование в ограниченном пространстве благодаря компактному и мобильному дизайну.

Практические советы

• Перед началом работы проверьте, что диаметр отверстия барабана соответствует оси Ø51 мм - несоответствие приведёт к люфтам и опасности соскальзывания.
• Фиксируйте хомуты плотно, но без чрезмерного усилия - пере затянутые хомуты могут повредить стенки барабана.
• При работе на бетоне или асфальте используйте деревянные или металлические платформы под колёса - так сохранится целостность покрытия и повысится устойчивость.
• Не оставляйте домкрат с нагруженным барабаном надолго - даже при наличии фиксатора есть риск самопроизвольного спуска при старении гидравлической системы.
• Храните ось и хомуты в сухом месте - они изготовлены из стали и подвержены коррозии при воздействии влаги.
• Проверяйте уровень масла в гидравлическом приводе перед каждым использованием - недостаток смазки увеличивает усилие на рычаг и снижает срок службы механизма.
