Домкрат кабельный ДК-10ГП(ЭМ) | 71983 КВТ

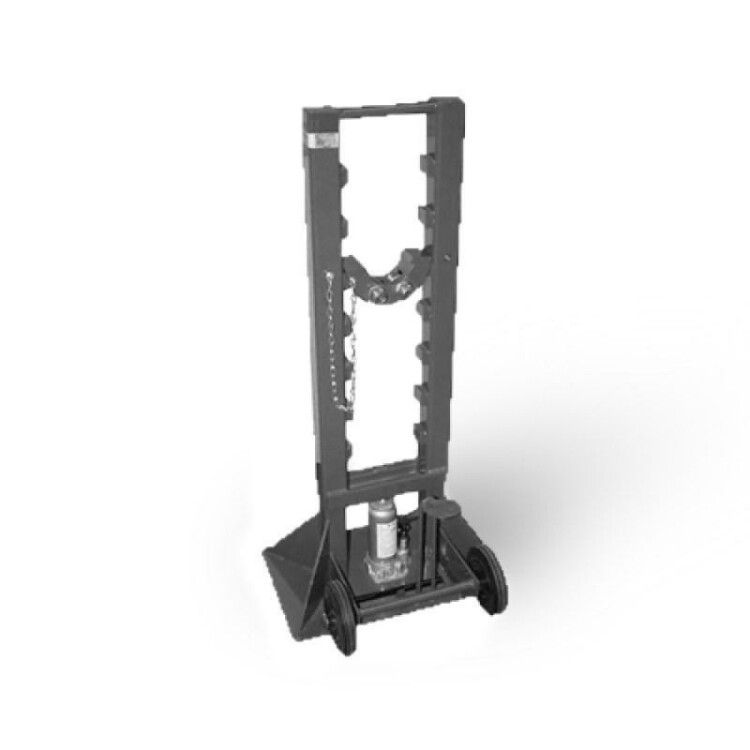

Домкрат кабельный ДК-10ГП (ЭМ) КВТ - это свободностоящий гидравлический механизм для подъёма и размотки кабельных барабанов массой до 10 тонн. Устройство применяется на строительных объектах, в производственных цехах и при монтаже силовых кабельных линий. Благодаря модульной системе осей и регулируемым стойкам, ДК-10ГП (ЭМ) КВТ обеспечивает универсальную работу с барабанами различных размеров.

Назначение и область применения

Домкрат кабельный ДК-10ГП (ЭМ) КВТ предназначен для безопасного подъёма и медленной размотки кабельных барабанов при прокладке кабельных линий. Он заменяет ручную размотку, снижает риск повреждения изоляции и ускоряет подготовку к монтажу. Применяется на строительных площадках, в энергообъектах, на заводах, где требуется работа с крупногабаритными кабельными катушками. Подходит для прокладки силового, контрольного и коммуникационного кабеля.

Технические характеристики

• Грузоподъемность: 10 000 кг (10 т)
• Максимальная нагрузка на стойки: 100 кН
• Максимальный диаметр барабана: 2200 мм
• Максимальная ширина барабана: 2000 мм
• Рабочая температура: от -20 C до +40 C
• Высота оси: 7 фиксированных уровней регулировки
• Вес одной стойки: 72 кг
• Габариты стойки: 1755 × 525 × 485 мм
• Оснащение: колёса для передвижения, прижимные хомуты на оси

Совместимость и монтаж

Домкрат кабельный ДК-10ГП (ЭМ) КВТ - свободностоящий, не требует крепления к полу. Для установки достаточно ровной, твердой поверхности. Сборка выполняется за несколько минут: стойки устанавливаются параллельно, на них надевается соответствующая ось, после чего барабан помещается на вал и фиксируется хомутами.

Комплектация осей

• Основной комплект: ось Ø108 мм, длина 2500 мм, нагрузка 100 кН - для барабанов №25–№32
• Дополнительный комплект 1: ось Ø51 мм, длина 1750 мм, нагрузка 30 кН - для барабанов №10–№16
• Дополнительный комплект 2: ось Ø76 мм, длина 2000 мм, нагрузка 50 кН - для барабанов №16а–№22

Выбор оси зависит от внутреннего диаметра барабана. Все оси комплектуются двумя прижимными хомутами для предотвращения проскальзывания. Перед использованием проверьте соответствие диаметра оси и внутреннего отверстия барабана.

Безопасность и стандарты

Домкрат кабельный ДК-10ГП (ЭМ) КВТ выполнен в соответствии с требованиями безопасности для гидравлического оборудования. Конструкция исключает самопроизвольное опускание груза благодаря механической блокировке гидравлической системы. Работа допускается только при соблюдении норм по работе с грузоподъёмными устройствами. Не использовать при перегреве, повреждении гидросистемы или отсутствии хомутов.

Преимущества

• Универсальность: возможность работы с широким спектром барабанов за счёт трёх типов осей
• Стабильность: толстостенная труба оси и хомуты предотвращают биение и смещение барабана
• Удобство: 7 уровней регулировки высоты позволяют точно выставить уровень размотки под нужный угол
• Мобильность: колёса на стойках обеспечивают легкую транспортировку по территории
• Производительность: гидравлический привод снижает усилие оператора и ускоряет процесс размотки

Ограничения применения

• Не предназначен для подъёма других типов грузов - только кабельные барабаны
• Запрещено использование при температуре ниже -20 C и выше +40 C - возможна потеря герметичности гидросистемы
• Ось Ø51 мм не рассчитана на барабаны свыше 30 кН - превышение нагрузки вызывает деформацию
• Не рекомендуется применять на мягком грунте, песке или неровных поверхностях без предварительной подготовки основания
• Не работает с барабанами, имеющими внутренний диаметр меньше минимального значения оси

Примеры использования

• Прокладка кабеля 10 кВ между распределительным пунктом и трансформаторной подстанцией
• Монтаж кабельных линий в жилых микрорайонах при капитальном ремонте сетей
• Обслуживание промышленных конвейеров, где используются длинные участки контрольного кабеля
• Размотка запасных катушек на складах электрооборудования перед отправкой на объект

Практические советы

• Перед началом работы всегда проверяйте наличие и исправность хомутов - они обязательны для безопасности
• Используйте ось Ø108 мм только с барабанами №25–№32; для меньших используйте подходящие комплекты
• При размотке контролируйте скорость - слишком быстрая размотка может привести к перегибу кабеля
• При длительной работе в условиях повышенной влажности протирайте гидравлический насос сухой ветошью
• При транспортировке стойки лучше перевозить в собранном виде - так снижается риск повреждения колёс и осей
• Домкрат кабельный ДК-10ГП (ЭМ) КВТ не требует обслуживания, но периодически проверяйте давление в гидросистеме и состояние масла
