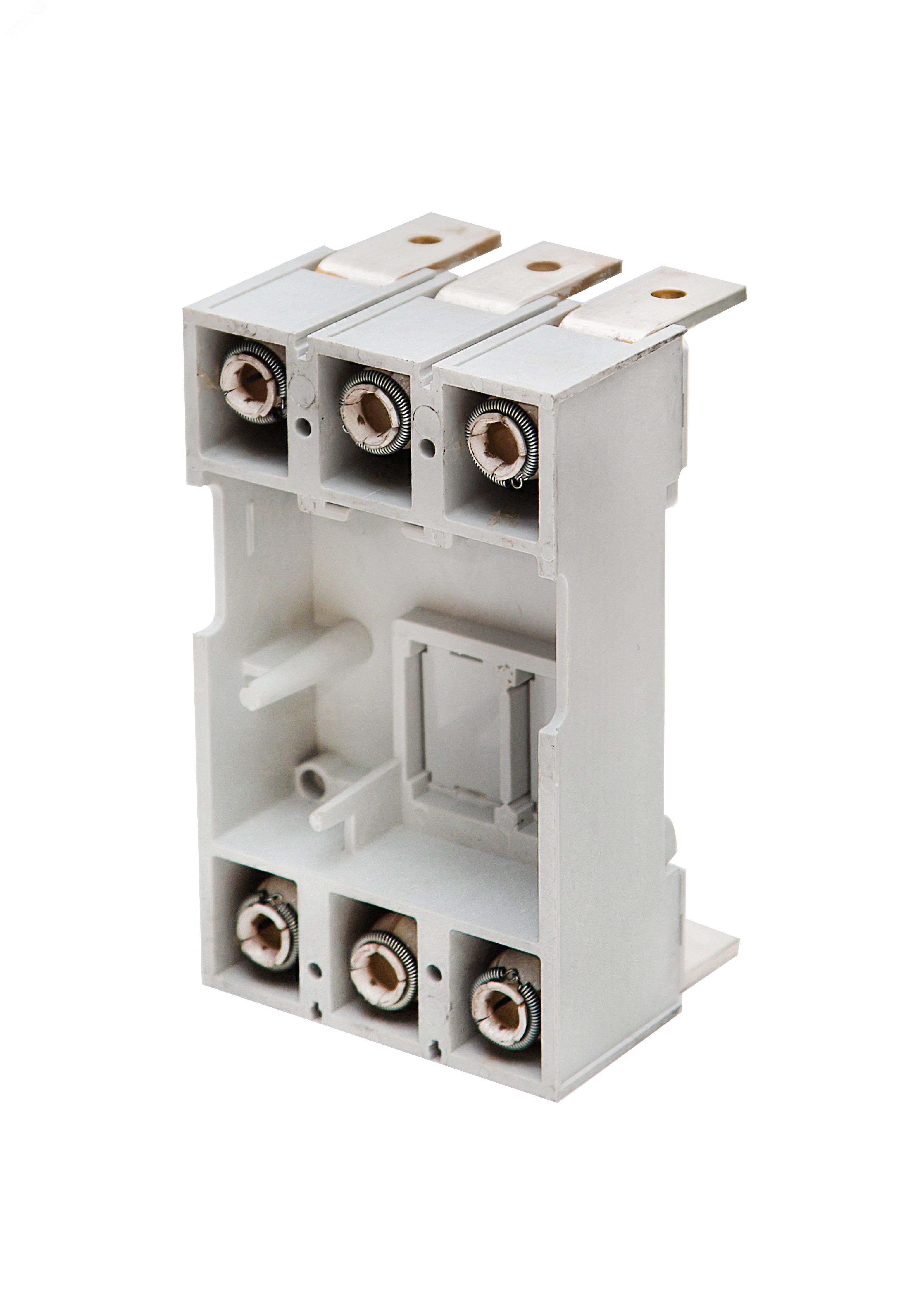

Втычное устройство ВА57-35, 250 А, 690 В, с задним присоединением Контактор (Legrand) 4000026

Втычное устройство с задним присоединением свыше 63 А от Контактор Ульяновск (артикул 4000026) предназначено для безопасного коммутационного подключения мощных нагрузок в распределительных щитах с доступом с тыльной стороны. Подходит для установки в шкафах с ограниченным пространством спереди.

Назначение и область применения

Это устройство используется для подключения силовых цепей с током выше 63 А - например, к тепловым насосам, крупным двигателям, печам или системам автоматизации. Особенность заднего присоединения позволяет монтировать его внутри щита, где провода заходят сзади, а передняя часть остаётся свободной для обслуживания других элементов. Применяется в промышленных и коммерческих распределительных устройствах, где важна компактность и удобство монтажа.

Технические характеристики

• Тип: втычное устройство с задним присоединением
• Номинальный ток: более 63 А
• Метод подключения: заднее присоединение (проводники подключаются с тыльной стороны корпуса)
• Категория: оборудование для силовой коммутации
• Производитель: Контактор Ульяновск / КОНТАКТОР(группа Legrand) / Контактор (Legrand)
• Артикул: 4000026

Совместимость и монтаж

Устройство рассчитано на установку в специализированные DIN-рейки или панели с соответствующими габаритными вырезами. Для правильной работы необходимо соблюдать посадочные размеры, указанные в документации производителя. Монтаж выполняется после отключения питания. Подключение проводов осуществляется через болтовые зажимы с тыльной стороны - доступ к ним возможен только при открытой задней крышке щита. Перед установкой проверьте соответствие сечения кабеля и крутящего момента затяжки контактов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования высоких токов. Хотя точные стандарты не указаны, конструкция ориентирована на применение в соответствии с ГОСТ Р 50030.3 и IEC 60947-3 для втычных соединений. Работает в условиях, исключающих воздействие открытого пламени и механических ударов. Не предназначен для использования вне помещений без защиты от внешних факторов.

Преимущества

• Заднее присоединение снижает риск случайного прикосновения к токоведущим частям при работе передней части щита
• Обеспечивает плотную фиксацию при втыкании - уменьшает вероятность самопроизвольного отсоединения
• Подходит для модульных решений, где требуется быстрая замена без демонтажа всей системы
• Совместим с рядом серийных щитов от Legrand и аналогичных производителей

Ограничения применения

• Не предназначен для постоянного подключения/отключения под нагрузкой - требует предварительного отключения питания
• Не имеет встроенной защиты от перегрузки или короткого замыкания - должен использоваться совместно с автоматическими выключателями
• Не рекомендован для установки во взрывоопасных средах или местах с повышенной влажностью без дополнительной герметизации
• Требует наличия достаточного пространства сзади щита для доступа к контактам

Примеры использования

• Подключение главного входа к промышленному станку с двигателем 75 кВт
• Коммутация нагревательных элементов в термических камерах
• Распределение энергии между несколькими потребителями в распределительном щите торгового центра
• Автоматизация линий конвейеров с высокой мощностью

Практические советы

• Перед установкой убедитесь, что ваш щит имеет подходящую глубину и место для заднего доступа - минимальная глубина должна позволять свободно подвести кабель и закрутить зажимы
• Используйте кабели с медными жилами и сечением, соответствующим току выше 63 А - обычно от 16 мм2 и выше
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - окисление может вызвать перегрев
• При замене устройства всегда используйте оригинальные детали от того же производителя - несовместимость по форме или усилию втыкания может повредить механизм
• Для удобства обслуживания отметьте на лицевой стороне щита номер или назначение каждого втычного устройства - особенно важно при наличии нескольких таких модулей
