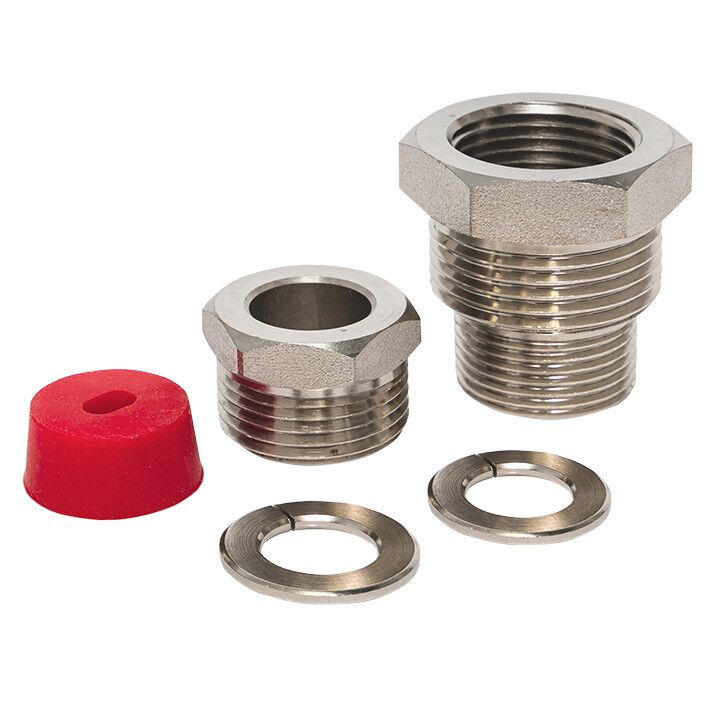

Устройство ввода нагревательного кабеля в трубу VKS (3/4-1 дюйм)| | EKF

Устройство ввода нагревательного кабеля в трубу (3/4–1 дюйм) с резьбой газовой трубы шаг 2.31 металл для плоского кабеля от EKF (артикул vks) обеспечивает герметичный проход плоского нагревательного кабеля через стенку трубы, сохраняя целостность теплоизоляции и предотвращая утечку тепла или попадание влаги.

Назначение и область применения

Это устройство используется для безопасного вывода плоского саморегулирующегося нагревательного кабеля изнутри трубы наружу - например, при монтаже систем обогрева трубопроводов, резервуаров или насосных станций. Подходит для работы в условиях низких температур, где важно сохранить герметичность и долговечность соединения. Применяется совместно с комплектами StopFrost и другими системами обогрева на базе плоского кабеля.

Технические характеристики

• Тип резьбы: трубная газовая (G), шаг 2,31 мм - соответствует стандарту ГОСТ 6357, совместима с фитингами для газовых и водопроводных систем
• Диапазон диаметров трубы: 3/4 до 1 дюйма - позволяет использовать с большинством распространённых трубопроводов
• Материал корпуса: нержавеющая сталь - устойчив к коррозии, химическим воздействиям и перепадам температур
• Тип кабеля: плоский - оптимизирован для входа в канал устройства без деформации жил
• Уплотнение: вырезанное уплотнительное кольцо - создаёт плотное, долговечное уплотнение без необходимости дополнительной герметизации
• Исполнение: прямолинейное - кабель вводится прямо, без изгибов, что снижает риск повреждения
• Гарантия: 60 месяцев - подтверждает высокую надёжность материала и сборки
• Цвет: натуральный цвет нержавеющей стали - не требует покраски, не теряет внешний вид при эксплуатации

Совместимость и монтаж

Устройство совместимо с любым плоским нагревательным кабелем, который имеет ширину, позволяющую свободно пройти через внутреннее отверстие. Для монтажа:

• Закрутите устройство в подготовленное отверстие в стенке трубы (диаметром 3/4–1 дюйм) с использованием подходящего ключа
• Протяните плоский кабель через центральное отверстие - он должен легко войти без усилия
• Не требуется применение герметика: уплотнительное кольцо уже установлено и активируется при затяжке
• Проверьте герметичность после монтажа: при давлении внутри трубы не должно быть протечек

Внимание: не используйте с круглым кабелем - форма отверстия рассчитана исключительно на плоский профиль.

Безопасность и стандарты

Изделие изготовлено из нержавеющей стали, не содержит свинца и других токсичных материалов. Соответствует требованиям безопасности для оборудования, работающего в средах с повышенной влажностью и агрессивными веществами. Установка должна выполняться в соответствии с правилами ПУЭ и нормами по защите от коррозии.

Преимущества

• Нет нужды в дополнительном уплотнении - готовый элемент с заводским уплотнителем экономит время монтажа
• Стойкость к коррозии - подходит для агрессивных сред: канализация, химические производства, холодильные системы
• Прямолинейный ввод минимизирует механическое напряжение на кабеле - продлевает срок службы нагревательной системы
• Поддерживает работу в широком диапазоне температур - от −40C до +80C

Ограничения применения

• Не предназначен для использования с круглым кабелем - возможны щели и потеря герметичности
• Не рекомендуется для труб под высоким давлением выше 1,6 МПа - изделие не являетсяPressure Vessel
• Не следует применять в местах с постоянным механическим ударным воздействием - возможно повреждение резьбы
• Не заменяет терморегулятор или УЗО - работает только как проходной элемент, не контролирует температуру

Примеры использования

• Обогрев водопровода на улице - кабель выводится из трубы через стенку колодца
• Подогрев канализационной трубы в зоне промерзания - устройство встраивается в бетонную стену камеры
• Система обогрева резервуара с жидкостью - кабель проходит через вертикальную стенку ёмкости
• Промышленные конвейеры с трубчатыми элементами - предотвращение замерзания смазочных жидкостей

Практические советы

• Перед монтажом проверьте внутренний диаметр трубы - он должен точно соответствовать 3/4–1 дюйму, иначе резьба не будет завинчиваться
• Не перетягивайте устройство - избыточное усилие может повредить уплотнительное кольцо
• Если кабель слишком толстый для отверстия - выберите модель с большим внутренним проходом; данное устройство рассчитано на стандартный плоский кабель 10–15 мм в ширину
• При работе в агрессивной среде (например, в морской зоне) дополнительно проверяйте состояние поверхности каждые 6–12 месяцев
• При замене кабеля - не вытягивайте его через устройство, чтобы не повредить уплотнение; лучше отсоединить кабель с другой стороны
