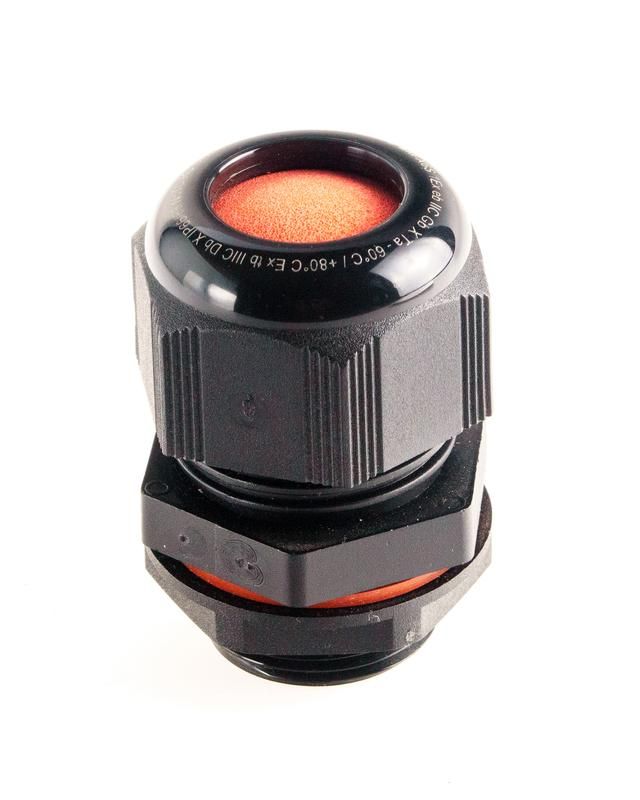

Кабельный ввод взрывозащищенный М25х1,5 с уплотнением для нагревательного кабеля (12,0x6,0) уплотнительным кольцом и контргайкой, полиамид - Extherm BM-X6S-L CGS

Кабельный ввод взрывозащищенный М25х1.5 с уплотнением для нагревательного кабеля 12х6 с уплотнительным кольцом и контргайкой полиамид от EXTHERM предназначен для герметичного и безопасного подключения саморегулирующихся нагревательных кабелей в зонах с повышенной взрывоопасностью. Артикулы extherm cgs и extherm bm-x6s-l обеспечивают надежный вход в соединительные коробки без необходимости прокладки холодного конца.

Назначение и область применения

Этот кабельный ввод используется для вывода нагревательного кабеля из корпуса оборудования в среды с риском взрыва - например, на нефтепромыслах, химических производствах, газовых станциях и в системах обогрева трубопроводов. Он позволяет подключить саморегулирующийся кабель напрямую к соединительной коробке, исключив необходимость в отдельном холодном конце. Устройство обеспечивает защиту от внешних воздействий и предотвращает распространение взрыва за пределы оборудования.

Технические характеристики

• Резьба: М25×1.5 - метрическая, для фиксации в отверстии стенки корпуса
• Длина резьбы: 15 мм - достаточна для плотного крепления в толстых стенках
• Максимальный диаметр кабеля: 12×6 мм - соответствует типичному сечению саморегулирующихся нагревательных кабелей
• Уплотнение: силиконовое - эластичное, сохраняет герметичность при перепадах температур
• Конструкция: с уплотнительным кольцом и контргайкой - обеспечивает двойную фиксацию и компенсирует вибрацию
• Материал корпуса: полиамид - прочный, устойчивый к химическим веществам и механическим нагрузкам
• Степень защиты: IP66/IP68 - полная защита от пыли и временного погружения в воду
• Рабочая температура: от –60 C до +80 C - подходит для экстремальных климатических условий

Совместимость и монтаж

Кабельный ввод взрывозащищенный М25х1.5 совместим с любыми саморегулирующимися нагревательными кабелями, имеющими наружный диаметр до 12 мм. Для монтажа:

• Высверливается отверстие в стенке коробки с диаметром, соответствующим резьбе M25
• Ввод вставляется снаружи, фиксируется контргайкой внутри
• Нагревательный кабель продевается через центральное отверстие уплотнения - не требуется его обрезание или подготовка
• Затяжка контргайки должна быть равномерной - переусердствовать нельзя, чтобы не повредить силиконовый уплотнитель

Не используйте этот ввод для ввода силовых кабелей питания - он рассчитан только на нагревательные элементы.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для взрывоопасных зон (ATEX, IECEx), хотя явное указание сертификации в данных отсутствует. Герметизация IP66/IP68 гарантирует работу в условиях высокой влажности, брызг и пылевых выбросов. Полиамидный корпус не выделяет токсичных веществ при нагреве и не поддерживает горение.

Преимущества

• Отсутствие необходимости в холодном конце - снижает стоимость и сложность монтажа
• Двойная система крепления (уплотнительное кольцо + контргайка) - минимизирует люфт и протечки
• Широкий температурный диапазон - работает даже в арктических условиях
• Устойчивость к маслам, растворителям и агрессивным средам благодаря материалу корпуса

Ограничения применения

• Не предназначена для ввода обычных силовых кабелей - только для саморегулирующихся нагревательных кабелей сечением 12×6 мм
• Не рекомендовано применение при постоянном давлении выше атмосферного - не является герметичным сосудом под давлением
• При температурах ниже –60 C возможна потеря эластичности уплотнения - проверьте условия эксплуатации
• Не следует использовать в местах с частыми ударными нагрузками - полиамид прочен, но не ударопрочен

Примеры использования

• Подключение нагревательного кабеля к распределительной коробке на нефтепроводе
• Фиксация кабеля в термостатической коробке системы антиобледенения крыши
• Ввод в корпус теплового насоса в условиях северного Крайнего Севера
• Монтаж в емкости с химическими реагентами, где есть риск образования взрывоопасной смеси паров

Практические советы

• Перед монтажом проверьте диаметр кабеля - если он больше 12 мм, уплотнение не закроется герметично
• Не применяйте инструменты с острыми краями при введении кабеля - можно повредить силикон
• При длительной эксплуатации в условиях вибраций периодически проверяйте затяжку контргайки
• Для замены уплотнения - используйте оригинальные запчасти от EXTHERM; аналоги могут не обеспечить нужную степень защиты
• Артикулы extherm cgs и extherm bm-x6s-l - это один и тот же продукт, различаются только номерами партий
