Кабельный ввод взрывозащищенный M25x1,5 FECA 1Ex d IIC Gb/1Ex e II Gb/0Ex ia Ga/2Ex nR Gc | cgm25x1.5 EKF

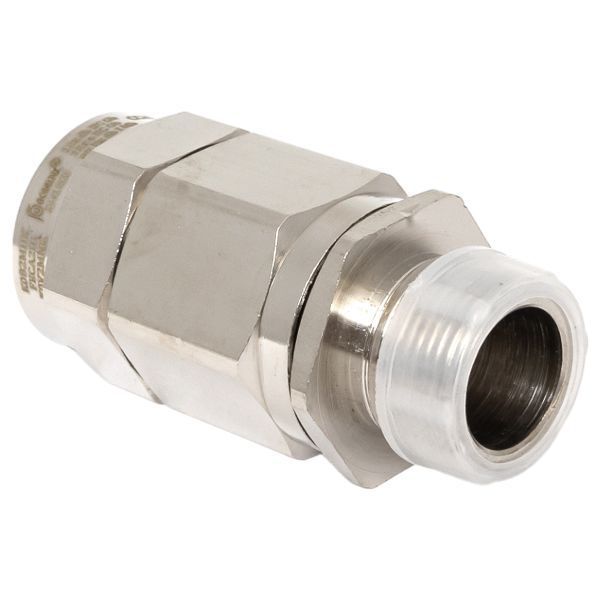

Кабельный ввод взрывозащищенный M25x1,5 1Ex d IIC Gb/1Ex e II Gb/0Ex ia IIC Ga/2Ex nR II Gc EKF - устройство для герметичного и безопасного вывода кабеля через стенку оборудования в зонах с повышенной взрывоопасностью. Благодаря совмещению нескольких классов взрывозащиты и прочному латунному корпусу с никелированием, этот кабельный ввод EKF обеспечивает надежную фиксацию и изоляцию даже в агрессивных средах.

Назначение и область применения

Кабельный ввод M25x1,5 1Ex d IIC Gb/1Ex e II Gb/0Ex ia IIC Ga/2Ex nR II Gc EKF предназначен для пропуска силовых и сигнальных кабелей через оболочки электрооборудования, установленного во взрывоопасных зонах. Подходит для установки в помещениях категории 1Г, 2Г и 0Г, где возможны взрывы газов, паров или пыли класса IIC. Применяется на нефтегазовых объектах, химических производствах, элеваторах, шахтах, в системах автоматизации и на станциях управления.

Технические характеристики

• Резьба: М25×1,5 - стандартизированный метрический размер для крепления в панелях и корпусах
• Диаметр кабеля: 9–25 мм - подходит для кабелей с внешним диаметром в этом диапазоне, включая бронированные и оплетённые варианты
• Материал корпуса: Латунь - высокая механическая прочность и коррозийная стойкость
• Покрытие: Никелирование - антикоррозийная защита, улучшенная долговечность в агрессивной среде
• Тип уплотнения: Уплотнительное кольцо - обеспечивает плотное прилегание к оболочке кабеля
• Фиксация крышки: Винтовая - позволяет регулировать степень затяжки и легко обслуживать
• Способ монтажа: На кабельном лотке - крепится к поверхности лотка или щита с помощью резьбового соединения
• Степень защиты IP: IP00 - сам кабельный ввод не имеет собственной степени защиты; она достигается за счет уплотнения кабеля
• Классы взрывозащиты: 1Ex d IIC Gb / 1Ex e II Gb / 0Ex ia IIC Ga / 2Ex nR II Gc - соответствует требованиям для зон 0, 1, 2 с газовой и пылевой опасностью класса IIC
• Цвет: Светло-серый - визуально отличим, не требует окраски после монтажа

Совместимость и монтаж

Кабельный ввод EKF M25x1,5 совместим с кабелями, имеющими внешний диаметр 9–25 мм. Для работы требуется предварительно подготовленный проём в панели или лотке с резьбой М25×1,5. Кабель продевается через внутреннее уплотнение, затем закручивается крышка до плотного прижатия. Важно: уплотнение работает только при правильном подборе диаметра кабеля - слишком тонкий кабель не будет надёжно зажат, слишком толстый повредит уплотнитель.

Не используйте с кабелями без внешней оболочки - устройство рассчитано на бронированные и многожильные провода с защитной оболочкой. Клемма в комплекте предназначена для заземления экрана кабеля - её обязательно подключите к контуру заземления оборудования.

Безопасность и стандарты

Кабельный ввод M25x1,5 1Ex d IIC Gb/1Ex e II Gb/0Ex ia IIC Ga/2Ex nR II Gc EKF сертифицирован по ГОСТ Р 51330.10–99 и международным нормам IEC 60079-0/-14. Соответствует требованиям для взрывозащищенных систем в зонах 0, 1, 2 (газовая среда) и 21, 22 (пылевая среда) класса IIC. Обеспечивает защиту от пробоя искр, перегрева и распространения пламени внутри корпуса.

Ограничения применения

• Не применяйте с неметаллическими кабелями без жесткой оболочки - уплотнение не сработает
• Не используется в условиях постоянного погружения в жидкости - хотя заявлено IP68 для кабеля, сам ввод не является водоуплотненным элементом
• Запрещено применять в средах с агрессивными растворителями, которые разъедают латунь или никель
• Не допускается использование без заземления клеммы - риск возникновения искр
• Не рекомендован для частых демонтажей - многократная сборка снижает герметичность уплотнительного кольца

Примеры использования

• Подключение кабелей к взрывозащищённым двигателям на нефтяных платформах
• Вывод сигналов от датчиков давления в газоперерабатывающем цехе
• Прокладка питания и связи в пылеопасных зонах угольных шахт
• Интеграция в системы контроля технологического процесса на химзаводе

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля - он должен попадать в диапазон 9–25 мм. Идеальный вариант - кабель с диаметром 15–20 мм
• Обязательно используйте клемму для заземления экранирующей оплётки - это обязательное условие безопасности
• Затягивайте крышку руками до упора, не используйте инструменты - переусилие деформирует уплотнение
• При использовании на кабельном лотке убедитесь, что отверстие точно совпадает с резьбой М25×1,5
• При замене старого ввода - сохраняйте оригинальное уплотнительное кольцо, если оно не повреждено
• Для кабелей с броней - убедитесь, что броня не задевает внутренние части ввода, чтобы не нарушить герметичность
