Кабельный ввод BM-x5S |cgp25x1.5| EKF

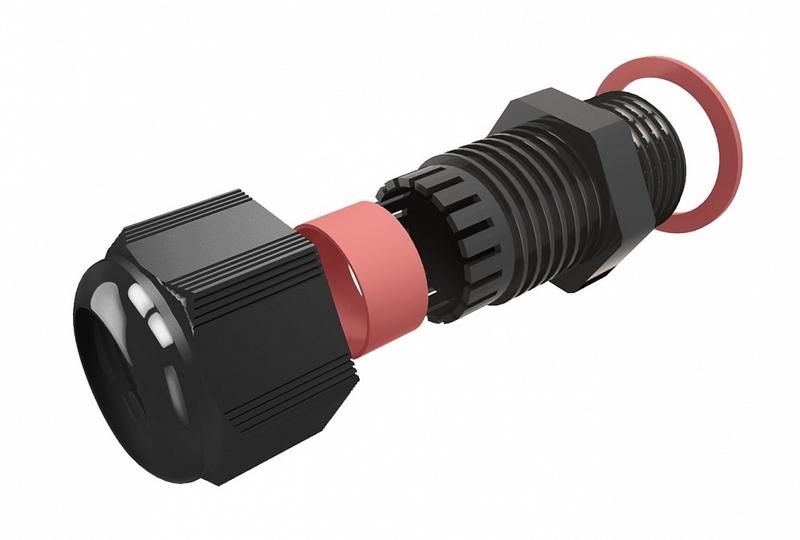

Кабельный ввод ВМ-Х5S от EKF серии PROxima - это надёжное устройство для герметизации кабелей в условиях взрывоопасной среды, предназначенное для монтажа на кабельных лотках. Материал из полиамида, никелированное покрытие и фиксация винтом обеспечивают долговечность даже в сложных промышленных условиях.

Назначение и область применения

Кабельный ввод ВМ-Х5S используется для прохода силовых и сигнальных кабелей через стенки корпусов, щитов и лотков в зонах с повышенным риском возгорания или взрыва - классах взрывоопасности 1 и 2. Подходит для установки как внутри помещений, так и на открытых площадках. Уплотнение предотвращает попадание пыли, влаги и газов внутрь оборудования, сохраняя целостность изоляции кабеля.

Технические характеристики

• Резьба: M25 мм - позволяет закрепить ввод в стандартную резьбовую муфту или крышку корпуса
• Диаметр кабеля: 13–18 мм - оптимальная зона уплотнения для кабелей с внешним диаметром в этом интервале
• Материал: Полиамид (PA) - высокая механическая прочность, устойчивость к химическим веществам и перепадам температур
• Взрывозащита: Ex I, II - соответствует требованиям для работы в зонах с горючими газами и парами
• Тип уплотнения: Уплотнительное кольцо - обеспечивает плотное прилегание к оболочке кабеля без деформации жил
• Фиксация крышки: Винтовая - позволяет регулировать степень затяжки и легко демонтировать при необходимости
• Оснащение: Клемма - встроенная клемма для заземления кабельного экрана (не требует дополнительных комплектующих)
• Способ монтажа: На кабельном лотке -Designed for direct mounting on cable trays without additional brackets
• Степень защиты (IP): IP00 - не имеет защиты от воды и твердых частиц; герметизация достигается за счёт уплотнительного кольца вокруг кабеля, а не самого корпуса
• Защитное покрытие: Никелированное - повышает коррозионную стойкость, особенно в агрессивных средах
• Цвет: Чёрный - снижает влияние УФ-излучения, маскирует загрязнения

Совместимость и монтаж

Кабельный ввод ВМ-Х5S совместим с кабелями, имеющими внешний диаметр 13–18 мм. Для правильной установки необходимо:

• Выбирать кабель именно в указанном диапазоне - меньший диаметр не обеспечит герметичность, больший - повредит уплотнительное кольцо
• Использовать только винтовую фиксацию - не допускается сварка или клеевые методы
• Закреплять на кабельном лотке через подготовленное отверстие диаметром 25 мм (по резьбе M25)
• Подключать клемму заземления к экрану кабеля перед окончательной затяжкой

Безопасность и стандарты

Кабельный ввод ВМ-Х5S сертифицирован для применения в зонах взрывоопасности 1 и 2 согласно нормам ЕАЭС и ГОСТ Р 51330.14. Применение устройства вне этих условий (например, в зонах 0 или 20) запрещено. Несмотря на заявление производителя о степени защиты IP66/IP68, сам ввод имеет IP00 - герметичность обеспечивается исключительно за счёт уплотнения вокруг кабеля, а не корпуса. Это значит, что при использовании в открытом воздухе требуется дополнительная защита корпуса или оболочки.

Преимущества

• Высокая механическая прочность материала - выдерживает нагрузки при монтаже и эксплуатации
• Никелированное покрытие - продлевает срок службы в агрессивных средах (промышленные цеха, химические производства)
• Встроенный контакт заземления - экономит время и материалы при сборке
• Удобная винтовая фиксация - позволяет многократно открывать и закрывать без потери герметичности
• Совместимость с кабельными лотками - упрощает системную интеграцию

Ограничения применения

• Не применяется в зонах с постоянным погружением в воду - IP00 не гарантирует защиту корпуса
• Не подходит для кабелей с диаметром менее 13 мм или более 18 мм - возможна утечка или повреждение уплотнения
• Не предназначена для установки в зонах взрывоопасности 0, 20, 21 - требуются другие типы взрывозащиты
• Не рекомендуется использовать в условиях частых вибраций без дополнительной фиксации кабеля
• Герметичность зависит от качества кабельной оболочки - не работает с поврежденными или некачественно изготовленными кабелями

Примеры использования

• Проход кабелей в распределительные щиты на нефтеперерабатывающих заводах
• Подключение датчиков и исполнительных механизмов на конвейерах в химических цехах
• Монтаж сигналов управления на кабельных лотках в угольных шахтах
• Прокладка кабелей между технологическими модулями в пищевой промышленности с высокой влажностью

Практические советы

• Перед монтажом проверьте диаметр кабеля штангенциркулем - точность важнее номинала
• Не перетягивайте винты - это может деформировать уплотнительное кольцо и нарушить герметичность
• Если кабель слишком мягкий, используйте термоусадочные трубки на входе для усиления оболочки
• При работе в холодных условиях (ниже -20C) убедитесь, что материал полиамида не стал хрупким - тестовый прогрев перед установкой снижает риск трещин
• Для обслуживания: всегда отключите питание и снимите напряжение с клеммы заземления до демонтажа
