Кабельный ввод MG-25 | 80036 Fortisflex КВТ

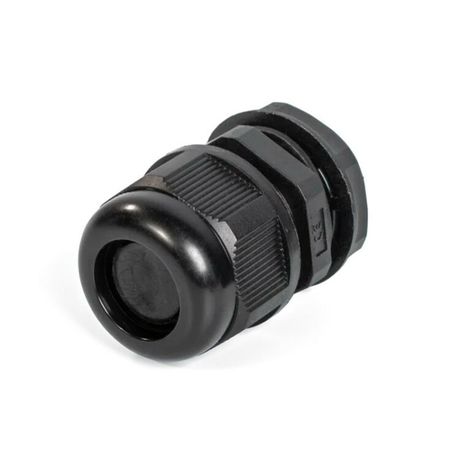

Ввод кабельный пластиковый MG-25 (13-18 мм) от Fortisflex и КВТ предназначен для герметичного вывода кабелей через стенки электрошкафов и оборудования. Благодаря высокой степени защиты IP68 и устойчивости к экстремальным температурам, этот кабельный ввод надежно работает в сложных условиях — от холодных улиц до нагретых цехов.

Назначение и область применения

Ввод кабельный пластиковый MG-25 (13-18 мм) используется для герметичного прохода кабелей и проводов через металлические или пластиковые корпуса. Подходит для установки в распределительных щитах, пультах управления, промышленном оборудовании, насосных станциях, системах автоматизации и других устройствах, где требуется защита от пыли, влаги и химических воздействий.

Технические характеристики

• Диаметр кабеля: 13–18 мм
• Номинальный размер резьбы: M25
• Длина резьбы: 15 мм
• Размер шестигранника: 32,6 мм
• Материал корпуса: полиамид PA6.6 (нейлон), самозатухающий, устойчив к УФ-излучению
• Материал уплотнения: неопрен
• Степень защиты: IP68 — полная защита от пыли и длительного погружения в воду
• Температурный диапазон: от –40 °C до +100 °C
• Электрическая прочность: 60 кВ/мм
• Удельное сопротивление: 1×10¹² Ом·см
• Тип уплотнения: уплотнительное кольцо
• Исполнение: прямолинейный
• Цвет: черный
• Наличие контргайки: да
• Разъемный сальник: да — позволяет менять кабели без демонтажа ввода
• Поддерживает плоский кабель: да
• Содержание галогенов: да
• Поверхность: необработанная, без антикоррозийного покрытия

Совместимость и монтаж

Ввод кабельный пластиковый MG-25 (13-18 мм) монтируется в отверстие диаметром 25 мм. Для сверления отверстий рекомендуются гидравлические прессы: ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А. Также необходим набор матриц НМПО-MG, совместимый со всей серией MG. Прижимная гайка оснащена стопорными засечками — они предотвращают самоотвинчивание при вибрации. Контргайка обеспечивает фиксацию в корпусе после затяжки. Инструментом для монтажа служит ключ на 32,6 мм — размер указан прямо на гайке.

Безопасность и стандарты

Высокая степень защиты IP68 гарантирует работу в условиях повышенной влажности, пыли и даже временного погружения. Материал корпуса соответствует требованиям к самозатуханию и термостойкости. Электрическая изоляция (60 кВ/мм и 10¹² Ом·см) обеспечивает безопасную эксплуатацию в сетях до 1000 В. Продукт не содержит галогенов в составе уплотнителей, что снижает выделение токсичных веществ при перегреве.

Преимущества

• Разъемная конструкция — можно заменить кабель без снятия всего ввода
• Уплотнение из неопрена сохраняет эластичность при минусовых температурах
• Стопорные засечки на прижимной гайке исключают случайное ослабление
• Поддержка плоских кабелей — удобно для широких жил, например, в силовой аппаратуре
• Широкий температурный диапазон — подходит для уличных и холодильных установок
• Устойчивость к маслам, бензину, дизтопливу — идеально для промышленных сред

Ограничения применения

Ввод кабельный пластиковый MG-25 (13-18 мм) не предназначен для кабелей с внешним диаметром менее 13 мм или более 18 мм — это нарушит герметичность. Не используйте его в местах постоянного механического давления на кабель вне зоны уплотнения. Отсутствие защитного покрытия делает корпус чувствительным к острым краям отверстий — перед установкой проверьте качество кромок. Галогены в составе материала ограничивают применение в некоторых сферах, требующих “галоген-free” компонентов (например, в медицинской или авиационной электронике).

Примеры использования

• Ввод кабелей питания в промышленные контроллеры и частотники
• Герметизация сигнальных линий в системах автоматизации на заводах
• Проход кабелей в щиты управления насосных станций
• Подключение датчиков в агрессивных средах — пищевой промышленности, химпроизводстве
• Монтаж в наружных ящиках с возможностью периодического мытья водой под давлением

Практические советы

• Перед установкой убедитесь, что диаметр кабеля находится в пределах 13–18 мм — меньший кабель будет болтаться, больший повредит уплотнение
• При использовании плоского кабеля ориентируйте его так, чтобы максимальная толщина была параллельна уплотнительному кольцу
• Затягивайте прижимную гайку равномерно — не переусердствуйте, чтобы не деформировать уплотнение
• Для многократного обслуживания выбирайте модели с контргайкой — она защищает от люфта
• Проверяйте целостность мембраны перед первым запуском — она должна плотно прилегать к кабелю
• Используйте только рекомендованные прессы и матрицы — некорректное отверстие приведёт к протечкам
