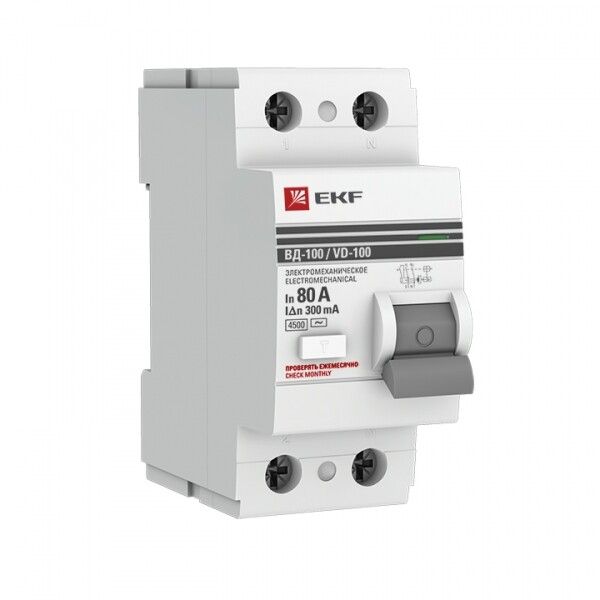

Выключатель дифференциальный (УЗО) ВД-100 2п 80А 300мА (тип АС) PROximа | elcb-2-80-300-em-pro EKF (замена - E1026M80300)

Выключатель дифференциального тока (УЗО) ВД-100 2 полюса 80А 300мА тип AC электромеханический от бренда EKF серии PROxima предназначен для защиты людей от поражения электрическим током и предотвращения возгораний, вызванных утечками тока. Это надёжное электромеханическое устройство, подходящее как для бытовых, так и для промышленных сетей.

Назначение и область применения

УЗО ВД-100 защищает от опасных утечек переменного тока (AC), которые могут возникнуть при повреждении изоляции, контакте с металлическими корпусами оборудования или случайном прикосновении к токоведущим частям. Его основная задача - отключить питание при утечке свыше 300 мА, чтобы предотвратить пожар или удар током. Устройство применяется в распределительных щитах жилых домов, офисов, производственных цехов, на объектах с высокой нагрузкой - например, на станках, насосах, конвейерах. Обязательно используется в паре с автоматическим выключателем, который обеспечивает защиту от перегрузок и КЗ.

Технические характеристики

• Тип устройства: УЗО электромеханическое - работает без внешнего питания, надёжно срабатывает даже при обрыве нуля.
• Номинальный ток: 80 А - подходит для мощных групповых линий и крупных потребителей.
• Ток утечки: 300 мА - уровень чувствительности для противопожарной защиты; не подходит для защиты человека напрямую (для этого нужны 30 мА).
• Напряжение: 230 В переменного тока, частота 50 Гц - стандарт для однофазных сетей РФ.
• Отключающая способность: 4,5 кА - способен безопасно отключить цепь при аварийном токе короткого замыкания до этой величины.
• Сечение провода: 1–25 мм2 - позволяет подключать медные провода любого распространённого сечения.
• Ширина: 2 модуля - занимает минимальное место на DIN-рейке.
• Глубина монтажа: 66 мм - требует достаточного места внутри щита.
• Рабочая температура: от -10C до +50C - рассчитан на использование в помещениях с нормальным микроклиматом.
• Защита IP20: защита от прикосновений к токоведущим частям и от предметов больше 12,5 мм - подходит только для внутренней установки в закрытые щиты.
• Изоляция: 660 В / импульс 4 кВ - обеспечивает прочную изоляцию между контактами и корпусом.
• Стандарт: ГОСТ Р 51329-2013 (соответствует МЭК 61543-1995).

Совместимость и монтаж

УЗО ВД-100 устанавливается на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через верхние и нижние зажимы для фазы и нуля - важно соблюдать полярность: вход снизу, выход сверху (по рекомендациям ЕКФ). Совместим со всеми автоматами серии PROxima и другими устройствами, соответствующими ГОСТ. Для правильной работы требуется наличие рабочего нулевого провода. Не подключайте к сети постоянного тока - устройство предназначено исключительно для переменного тока.

Безопасность и стандарты

УЗО ВД-100 сертифицировано по ГОСТ Р 51329-2013 и соответствует требованиям МЭК 61543. Электромеханическая конструкция гарантирует работу даже при отказе сети - например, при обрыве нуля или просадке напряжения. Отсутствие электронных плат снижает риск ложных срабатываний и увеличивает долговечность. Сертификаты подтверждают соответствие требованиям безопасности для использования в бытовых и промышленных условиях.

Преимущества

• Электромеханический принцип действия - не зависит от наличия напряжения в сети, работает при любых условиях.
• Высокая коммутационная способность (4,5 кА) - надёжно отключает даже серьёзные КЗ.
• Поддержка больших токов (80 А) - идеально для мощных групповых линий и промышленных нагрузок.
• Длинная гарантия - 84 месяца (7 лет) - указывает на качество сборки и материалы.
• Совместимость с серией PROxima - легко интегрируется в уже установленные щиты от EKF.

Ограничения применения

• Не предназначен для защиты человека от удара током - 300 мА слишком большой порог; для этого нужен УЗО на 10–30 мА.
• Не работает при постоянном токе - только для переменного тока (AC).
• IP20 - нельзя устанавливать во влажных местах, на улице или в открытом исполнении.
• Рабочий диапазон температур от -10C - не подходит для холодных помещений без отопления (например, неотапливаемых гаражей зимой).
• Требуется обязательное сочетание с автоматическим выключателем - само по себе не защищает от перегрузок.

Примеры использования

• Щитовая на этаже многоквартирного дома - защита группы розеток на кухне и в ванной.
• Производственный участок - защита линии питания станков с металлическими корпусами.
• Складское помещение - защита освещения и силовой сети от утечек через старую проводку.
• Автомобильный сервис - группа розеток для зарядки инструментов и сварочных аппаратов.

Практические советы

• Выбирая УЗО ВД-100, проверьте, что ваш автоматический выключатель имеет номинал не выше 80 А - иначе возможна некорректная работа.
• При монтаже используйте провода сечением не менее 10 мм2 для токов 80 А - меньшие сечения могут нагреваться.
• Обязательно проведите тестирование кнопкой “T” после установки - это проверяет работоспособность механизма.
• Если вам нужна защита от поражения током (например, в ванной комнате), установите дополнительно УЗО на 30 мА перед этим устройством - получится двухступенчатая система.
• Не забывайте про глубину монтажа - 66 мм. Убедитесь, что в щите достаточно свободного места для плотной установки и удобного доступа к клеммам.
