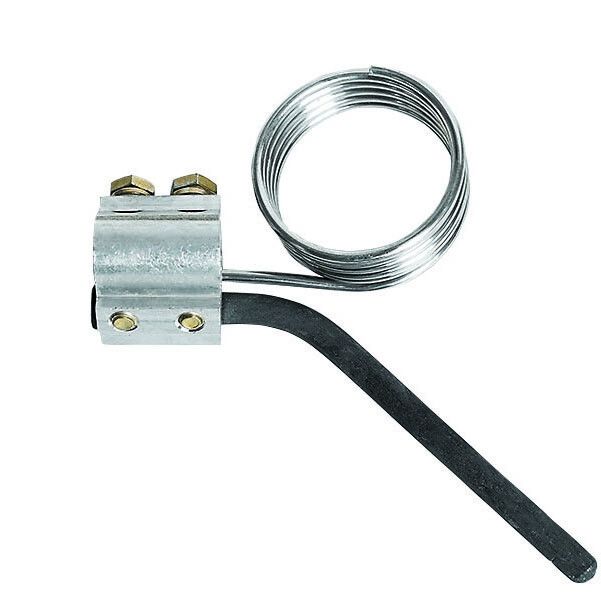

Устройство защиты от дуги с алюминиевой проволокой шунтом CE 2 | 13402322 NILED НИЛЕД

Устройство защиты от дуги CE 2 с алюминиевой проволокой шунтом (35–150 кв.мм) от бренда НИЛЕД предназначено для предотвращения возникновения опасной дуги на воздушных линиях с изолированными проводами. Артикул 13402322 обеспечивает надёжную работу в суровых условиях вне помещений, особенно там, где есть риск повреждения изоляции.

Назначение и область применения

Устройство защиты от дуги CE 2 применяется на воздушных линиях электропередачи (ВЛ) с защищёнными (изолированными) проводами. Его задача - предотвратить возгорание и распространение дугового замыкания при повреждении изоляции, например, после попадания дерева, птиц или механического воздействия. Монтируется стационарно на опорах ЛЭП. Подходит для установки в открытых зонах: сельские районы, лесные участки, прибрежные территории. Работает в любую погоду благодаря защите от ультрафиолета и широкому диапазону температур.

Технические характеристики

• Тип изделия: устройство защиты от дуги
• Диапазон сечений провода: 35–150 кв.мм - подходит для средних и крупных сечений, используемых в распределительных сетях
• Материал корпуса: алюминий и сталь - сочетание прочности и коррозионной стойкости
• Рабочий температурный диапазон: от –60 C до +50 C - выдерживает зимние холода и летнюю жару
• Защита от УФ-излучения: да - не теряет свойств под прямыми солнечными лучами
• Гарантийный срок: 60 месяцев - длительная надёжность без необходимости частой замены
• Способ монтажа: стационарный - закрепляется на опоре и остаётся в постоянном положении
• Шунт: алюминиевая проволока - создаёт безопасный путь для тока при пробое изоляции

Совместимость и монтаж

Устройство CE 2 устанавливается в паре - одно на каждую фазу. Для работы требуется наличие изолированного провода с сечением от 35 до 150 кв.мм. Алюминиевый шунт подключается параллельно изоляции и активируется при появлении дуги, перекрывая её путь через воздух. Монтаж выполняется на опоре ВЛ с помощью болтовых соединений. Не требует внешнего питания. Перед установкой проверьте соответствие сечения провода указанному диапазону - использование с проводами меньшего или большего сечения снижает эффективность защиты.

Безопасность и стандарты

Устройство соответствует требованиям к работе в условиях повышенной влажности, перепадам температур и длительному воздействию солнечного света. Хотя явного указания на ГОСТ или IEC нет, конструкция ориентирована на применение в соответствии с практиками эксплуатации ВЛ в России. Шунт исключает образование открытой дуги, что снижает риск возгорания и поражения людей.

Преимущества

• Не требует электроэнергии - работает пассивно, реагируя только на дуговое замыкание
• Высокая долговечность - гарантия 5 лет и устойчивость к УФ-излучению продлевают срок службы
• Простота установки - не нужна сложная подготовка или специальные инструменты
• Подходит для экстремальных климатических условий - от Arctic-зим до жаркого юга
• Алюминиевый шунт - легкий, хорошо проводит ток, не окисляется так сильно, как медь

Ограничения применения

• Не предназначен для использования на неизолированных проводах - без изоляции шунт не сможет выполнить свою функцию
• Не защищает от перегрузок или КЗ по току - только от дуговых замыканий
• Не рекомендуется использовать на проводах сечением менее 35 кв.мм или более 150 кв.мм - возможна некорректная работа
• Не является заменой автоматического выключателя - дополняет систему защиты, но не заменяет её

Примеры использования

• Защита ВЛ в лесных районах - предотвращает воспламенение при падении веток
• Линии в сельской местности - снижают риск пожара при контакте с животными
• Побережья и зоны с высокой влажностью - устойчивость к коррозии и УФ делает его идеальным
• Переходы между населёнными пунктами - где трудно контролировать состояние изоляции

Практические советы

• Установка всегда должна происходить в паре - по одному устройству на каждую фазу. Отсутствие одного элемента снижает уровень безопасности всей системы.
• Перед монтажом осмотрите провод: если изоляция уже повреждена, замените её перед установкой CE 2 - устройство не ремонтирует, а лишь предотвращает последствия.
• Проверяйте плотность крепления шунта к проводу - плохой контакт снижает скорость реакции на дугу.
• При обслуживании ЛЭП не трогайте шунт руками - он находится под потенциалом даже при отключенном питании из-за емкостной связи.
• Артикул 13402322 совпадает с моделью CE 2 от НИЛЕД - сверьте номер при заказе, чтобы избежать путаницы с другими сериями.
