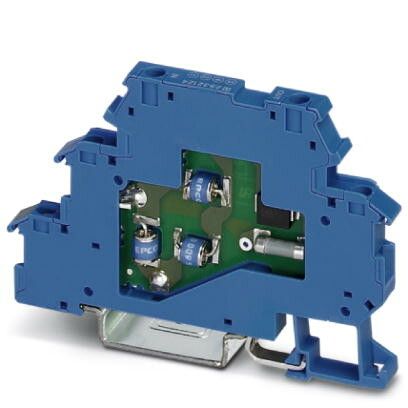

Устройство защиты от перенапряжений TT-EX(I)- 24DC | 2832124 Phoenix Contact

Устройство защиты от перенапряжений TT-EX(I)-24DC от Phoenix Contact предназначено для защиты слаботочного оборудования постоянного тока от импульсных скачков напряжения. Артикул 2832124 применяется в автоматизированных системах, где важна надёжная работа электроники.

Назначение и область применения

TT-EX(I)-24DC защищает цепи постоянного тока на 24 В от высоковольтных импульсов, возникающих из-за грозовых разрядов, коммутационных помех или сбоев в сети. Подходит для установки в контроллеры, датчики, модули ввода-вывода, приводы и другие устройства управления, работающие от 24 В DC. Часто используется в промышленной автоматике, на транспорте, в энергообъектах и объектах с повышенными требованиями к электромагнитной совместимости.

Технические характеристики

• Рабочее напряжение: 24 В постоянного тока (DC)
• Максимальный ток утечки: менее 5 мА
• Номинальный ток разряда (8/20 мкс): до 5 кА
• Класс защиты: Type 2 (по IEC 61643-11)
• Индикация состояния: светодиодный индикатор работоспособности
• Подключение: винтовые зажимы для проводов до 2,5 мм²
• Степень защиты: IP20
• Габариты: компактный корпус, монтируется на DIN-рейку 35 мм

Совместимость и монтаж

TT-EX(I)-24DC устанавливается на стандартную DIN-рейку в распределительном щите. Для работы требуется подключение параллельно защищаемой цепи: вход — к источнику питания, выход — к нагрузке. Устройство не требует внешнего питания — работает автономно. Клеммы рассчитаны на медные провода сечением до 2,5 мм². Перед монтажом проверьте соответствие напряжения цепи 24 В DC — применение выше допустимых значений повредит устройство.

Безопасность и стандарты

TT-EX(I)-24DC соответствует международному стандарту IEC 61643-11 для устройств защиты от импульсных перенапряжений. Соответствует директивам EMC и RoHS. Индикатор состояния позволяет оперативно выявить отказ — при потухшем светодиоде устройство необходимо заменить.

Преимущества

• Высокая устойчивость к кратковременным импульсам до 5 кА
• Автоматическое отключение при исчерпании ресурса (индикация отказа)
• Компактный размер и простота монтажа на DIN-рейку
• Надёжная защита чувствительной электроники без необходимости обслуживания
• Совместим с большинством промышленных систем на базе 24 В DC

Ограничения применения

• Не предназначен для переменного тока — нельзя использовать в сетях 230 В AC
• Не обеспечивает защиту от длительных перенапряжений — только от импульсов
• Не защищает от прямого удара молнии — требует совместного применения с первичными устройствами (Type 1) на входе объекта
• Не рекомендовано использование в средах с температурой ниже -25 °C или выше +70 °C

Примеры использования

• Защита PLC-контроллеров на производственных линиях
• Обеспечение стабильной работы датчиков давления и температуры в условиях частых помех
• Фильтрация импульсов в системах управления лифтами и эскалаторами
• Защита терминалов связи и интерфейсов Modbus в промышленных шкафах

Практические советы

• Перед установкой убедитесь, что напряжение в цепи не превышает 24 В DC — даже кратковременный перегруз может вывести устройство из строя
• Проверяйте состояние индикатора регулярно — при его погашении замените TT-EX(I)-24DC, даже если оборудование продолжает работать
• Для максимальной эффективности соединяйте устройство как можно ближе к защищаемому оборудованию — минимизируйте длину проводов
• Если система находится в зоне частых гроз или рядом с мощным электрооборудованием, используйте TT-EX(I)-24DC в сочетании с устройством класса Type 1 на входе
• Артикул 2832124 — это оригинальное решение от Phoenix Contact; аналоги могут иметь отличные параметры и срок службы
