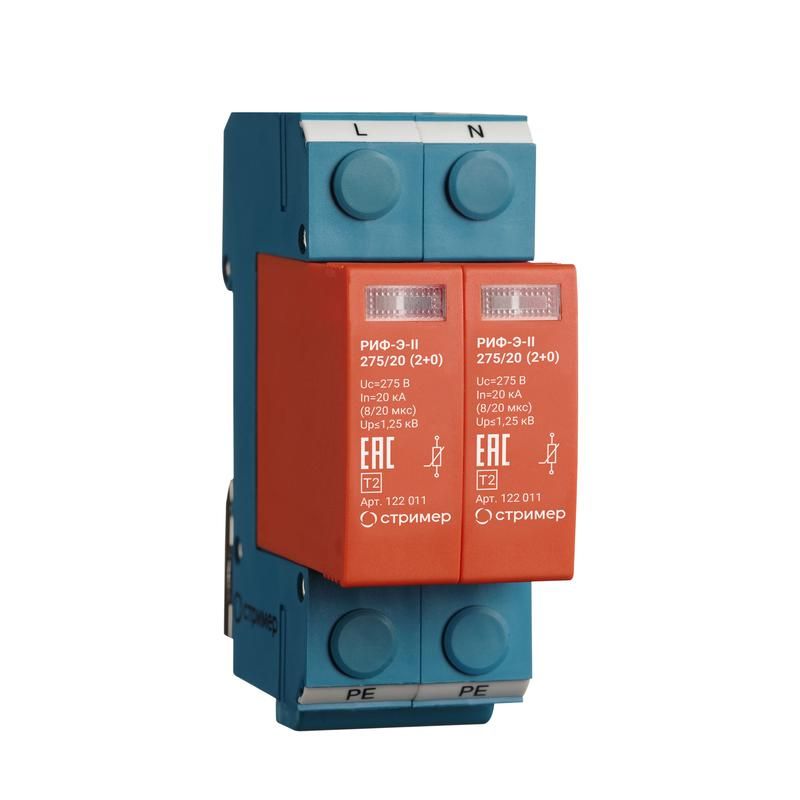

Устройство защиты от импульсных перенапряжений РИФ-Э-II 275/20 (2+0) Стример 122011

Устройство защиты от импульсных перенапряжений РИФ-Э-II 275/20 (2+0) Стример 230AC 20кА с визуальным сигналом для DIN-рейки предназначено для защиты электрооборудования от кратковременных скачков напряжения, таких как грозовые импульсы или коммутационные перенапряжения. Бренд Стример реализовал эту модель в виде компактного двухполюсного устройства, которое легко устанавливается на DIN-рейку и оснащено визуальной индикацией состояния. Артикул 122011 соответствует серийному решению РИФ-Э.

Назначение и область применения

Устройство защиты от импульсных перенапряжений РИФ-Э-II 275/20 (2+0) Стример 230AC 20кА с визуальным сигналом для DIN-рейки защищает электрические цепи от высоковольтных импульсов, возникающих при молнии или работе крупной нагрузки. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектов. Работает в сетях с системами заземления TN-S, TT и IT. Защищает провода L–PE и N–PE — то есть фазу и ноль относительно земли. Используется во второй зоне молниезащиты, после основного УЗИП первого класса.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока
• Количество полюсов: 2 (фаза + ноль)
• Тип: Ограничитель импульсных перенапряжений класса II
• Максимальный разрядный ток (8/20 мкс): 40 кА
• Защитное напряжение: 1,25 кВ (максимальное напряжение на выходе при прохождении импульса)
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Количество модулей DIN: 2
• Максимальное сечение подключаемого провода: 35 мм²
• Сигнализация: оптический индикатор (зелёный цвет — работает, красный — вышел из строя)
• Рекомендуемый номинал предохранителя: не менее 63 А, тип gL/gG

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений РИФ-Э-II 275/20 (2+0) Стример 230AC 20кА с визуальным сигналом для DIN-рейки монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются два входных и два выходных контакта: один для фазы, другой — для нуля. Оба провода должны быть соединены с заземляющим проводником PE через устройство. Каждый модуль заменяемый — при выходе из строя достаточно заменить варисторный блок, не трогая базу. Провода подключаются с помощью винтовых зажимов; максимальное сечение — 35 мм². Не допускается использование проводов меньшего сечения, чем 2,5 мм² — это снижает надёжность соединения.

Безопасность и стандарты

УЗИП соответствует требованиям ГОСТ IEC 61643-11 и ГОСТ Р МЭК 62305-1. Относится к классу испытаний II — предназначен для внутренней защиты на втором уровне молниезащиты. Конструкция имеет встроенный терморасцепитель, который автоматически отключает повреждённый модуль от сети при перегреве, исключая риск возгорания. Индикатор работоспособности позволяет оперативно диагностировать состояние устройства без тестера.

Преимущества

• Два сменных варисторных модуля — можно менять только вышедший из строя элемент, не заменяя всё устройство
• Визуальная индикация состояния — сразу видно, работает ли УЗИП
• Терморасцепитель обеспечивает безопасность даже при отказе варистора
• Компактная форма (2 модуля DIN) экономит место в щите
• Поддержка систем заземления TN-S, TT, IT — универсальность для большинства объектов

Ограничения применения

• Не применяется в сетях с напряжением выше 230 В — не рассчитан на 400 В
• IP20 не обеспечивает защиту от влаги — нельзя устанавливать вне помещений или в сырых местах
• Не заменяет первичное УЗИП класса I — требует наличия устройства более высокого класса перед собой в цепи
• Не предназначен для защиты оборудования постоянного тока
• При токе короткого замыкания свыше 63 А требуется обязательная внешняя защита (предохранитель gL/gG)

Примеры использования

• Щитовая в многоэтажном доме — защита этажного распределительного щита от импульсов, пришедших по ЛЭП
• Производственный цех — защита ЧПУ-станков, конвейеров, PLC-систем
• Офисный комплекс — обеспечение бесперебойной работы серверов, компьютеров, UPS
• Автомобильные сервисы — защита зарядных станций и диагностического оборудования

Практические советы

• Перед установкой проверьте, что в щите уже установлено УЗИП класса I — этот прибор работает как дополнительный уровень защиты
• Обязательно используйте предохранитель gL/gG на 63 А или выше — он защитит сеть от перегрузки при аварии УЗИП
• Проверяйте индикатор ежемесячно — если он стал красным, замените модуль немедленно
• При подключении соблюдайте полярность: фаза — на L, ноль — на N, земля — на PE
• Не закрывайте устройство крышкой или другими предметами — нужен доступ для визуального контроля
• После грозы или аварии в сети проверьте работу УЗИП — даже если индикатор зелёный, возможен скрытый износ
